Расчет и монтаж лотковых трасс

Расчет и монтаж лотковых трасс реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на расчет и монтаж лотковых трасс, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Расчет и монтаж лотковых трасс

Кабельная трасса это совокупность различных элементов таких как: кабельные лотки, кронштейны, кабельные каналы, колонны, и др., которые предназначены для прокладки, закрепления и хранения кабеля. Правильно спроектированная кабельная трасса должна обеспечить простоту прокладки кабеля, надежность хранения и удобство обслуживания кабельной системы.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

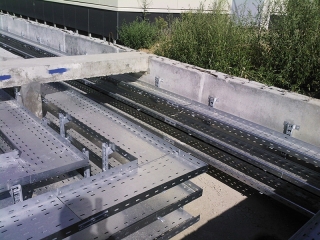

Кабельные лотки

Кабельные лотки являются элементом кабельной трассы и предназначены для прокладки кабеля в местах прохождения основной магистрали. В основном это за потолочное пространство коридоров, кабельные шахты, подводы к коммутационным (серверным) шкафам, пространство под фальшполом.

Отличительной особенность лотков является их универсальность, прочность, надежность. Лотки применяются повсеместно: промышленность, медицина, наука, образование, культура. Трудно встретить какую-либо современную инфраструктуру здания без применения в ее составе кабельного лотка. Кабельный лоток стал незаменимым элементом большинства кабельных систем.

Конструкции лотков представляют собой полые с защитным покрытием металлические каналы, рассчитанные на длительную эксплуатацию. При наличии в помещениях подвесных потолков кабельные трассы прокладываются в основном с применением металлических лотков. Такое решение позволяет создавать кабельные трассы большой ёмкости и высокой надежности, а также получить возможность без существенных материальных затрат проложить дополнительные информационные кабели для организации дополнительных портов СКС. Кабель в лотках размещается свободно и не испытывает механических нагрузок!

На данный момент на рынке присутствует полный перечень крепежных элементов к лотку, что позволяет крепить его к поверхности любой кофигурациии. Аксессуары к лоткам позволяют сконструировать систему любой сложности.

Существует четыре основных вида кабельного лотка:

Лоток металлический сплошной. Область применения:

  • организация кабельных шахт;
  • организация горизонтальных кабельных трасс;
  • организация трасс в доступных для посторонних лиц местах;
  • организация закрытой уличной трассы.

Лоток металлический перфорированный. Область применения:

  • организация кабельных шахт;
  • организация горизонтальных кабельных трасс;

Лоток металлический проволочный. Область применения:

  • организация легких кабельных шахт;
  • организация горизонтальных кабельных трасс с малой нагрузкай. (* не применятся при прокладке кабельной системы категории 6)

Лоток металлический лестничного типа. Область применения:

  • организация кабельных шахт большой нагрузки;
  • организация горизонтальных кабельных трасс большой нагрузки;
  • организация открытой уличной трассы.

Расчёт заполняемости лотков

При выборе габаритных размеров лотка необходимо знать объем проводов и кабелей, которые будут в нем проложены. Согласно "Правил устройства электроустановок" (п2.1.61 изд. 7-е) "В коробах провода и кабели допускается прокладывать многослойно с упорядоченным и произвольным (россыпью) взаимным расположением. Сумма сечений проводов и кабелей, рассчитанных по их наружным диаметрам, включая изоляцию и наружные оболочки, не должна превышать: для глухих коробов 35% сечения короба в свету; для коробов с открываемыми крышками 40%."

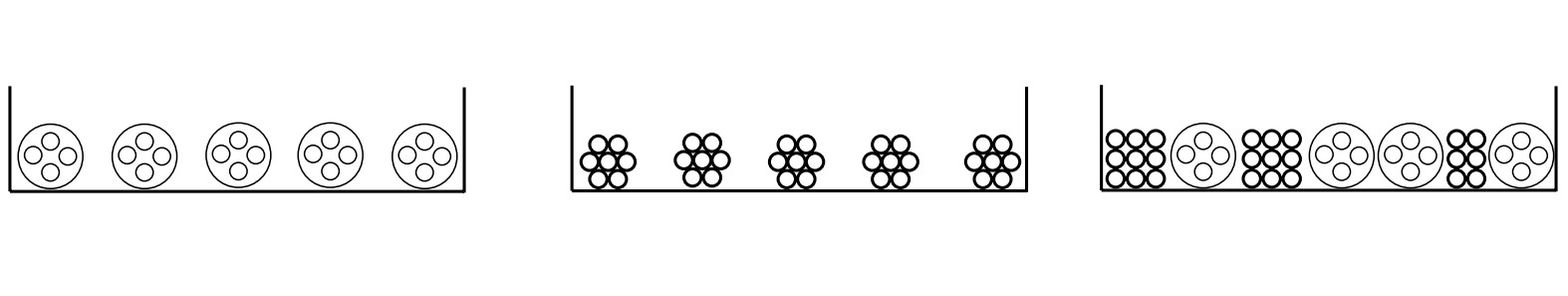

Существует несколько способов прокладки проводов и кабелей в лотках: рядами, пучками, пакетами.

Учитывая, что при прокладке провода или кабеля в лотке невозможно расположить вплотную, расчет площади определяется по формуле:

S = D2

  • S - площадь провода или кабеля
  • D - наружний диаметр кабеля

Для расчета общей площади нужно сложить сумму площадей всех проложенных проводов и кабелей:

S общ. = S1 + S2 + S3+...

Способы монтажа и крепления кабельных лотков

Для построения любой кабельной сети (силовые и слаботочные кабели, сигнальные линии, охранная и пожарная сигнализации, СКС и ЛВС и т.п.) необходимо проложить большое количество кабелей, которые выходят из рабочих помещений.

Использование металлических кабельных лотков для создания системы кабельных каналов на объекте является одним из стандартных решений. Лотки устанавливаются в технических помещениях, кабельных тоннелях и шахтах, монтируются в коридорах, цехах и даже в офисах и магазинах.

Рассмотрим основные способы крепления лотков. Для удобства схемы сведены в три группы: монтаж к стене, потолку и полу.

Крепление лотка к стене

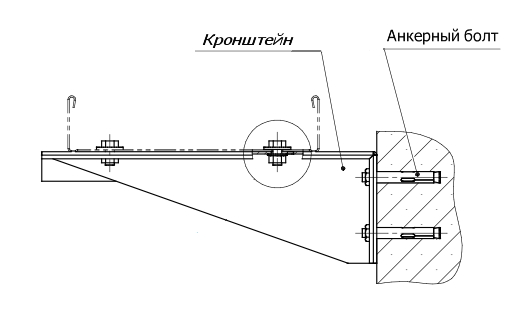

Популярный способ крепления лотка организуется за счет использования кабельных полок (консолей, кронштейнов настенных, кронштейнов консольных).

В свою очередь полки (кронштейны, консоли) могут крепиться напрямую к стене или на специальные стойки или профили, которые обеспечивают надежность и долговечность. Главным плюсом использования кабельных стоек при монтаже трассы на стену является возможность установки нескольких параллельных ярусов кабельных лотков для раздельной прокладки кабелей. Так кабельными стандартами, например, рекомендуется прокладывать оптические кабели отдельно от медных, что определяет необходимость монтировать несколько групп лотков параллельно. При прокладке трассы в вертикальной плоскости возможно использование скобы-кронштейна.



Преимущества использование полок и кронштейнов

  1. Простота и быстрота монтажа
  2. Прочность, надежность и высокая несущая способность конструкции
  3. Универсальность:
  • на базе одного профиля разной длины можно собирать настенные, потолочные и напольные конструкции с разной высотой подвеса и разной длиной полок;
  • конструкция многих консолей (кронштейнов, полок) позволяет крепить монтажные элементы как сверху, так и снизу от самой консоли;
  • возможность крепления лотков не только горизонтально, но и в вертикальном положении

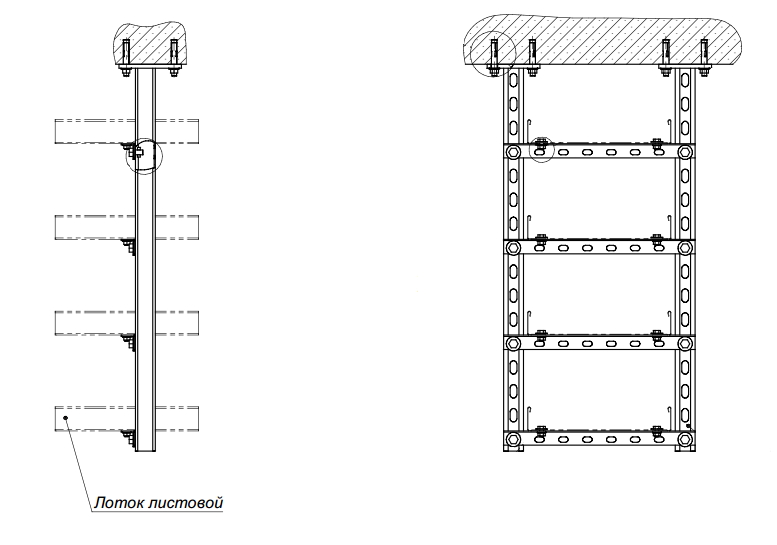

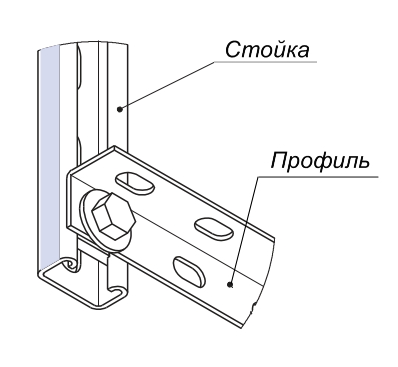

Как подобный можно рассматривать метод крепления кабельных полок на стойки (монтажный профиль) прикрепленный вертикально к полу, потолку или другим элементам конструкции здания (строения).

Крепление лотка к потолку и потолочным конструкциям

Рекомендации при способе крепления лотка на потолочные стойки

Способ подобен креплению полок и кронштейнов к стене с тем лишь исключением, что кронштейны крепятся не к стене, а к специальным потолочным стойкам или к сборным конструкциям из потолочных опор и монтажного профиля.

  1. Крепление лотков с помощью кронштейнов к потолку осуществляется с помощью сборной единицы — кронштейна потолочного.
  2. Потолочный кронштейн в сборе крепится к потолку с помощью анкеров-болтов или анкера забивного. Анкер забивной при помощи специального инструмента для забивки анкера, а затем в него заворачиваются болты. Анкерный монтаж позволяет легко перебрать или демонтировать монтажные конструкции.
  3. Кронштейн потолочный должен устанавливаться через 1-1,5 метра (т.е. также как и при любом другом способе монтажа: в местах стыковок и посередине кабельного лотка).

Подобным образом осуществляется монтаж лотков с помощью свободностоящих (без опоры к стене) напольных стоек.

Рекомендации по использованию перфорированной стальной ленты

  1. Крепление на перфоленте является наиболее дешевым решением, но из-за недостаточной жесткости имеет ограниченное применение: малая нагрузка, малая высота подвеса, малая ширина кабельных лотков, сложности с расширением монтажных конструкции.
  2. Перфолента крепится к потолку с помощью болтов вворачиваемых в анкеры.
  3. Каналы крепятся к перфоленте с помощью винтов, гаек и шайб.
  4. Расстояние выбирается так же как и при креплении кронштейнами — в местах стыков лотков и посередине лотка (1-1,5 м).

В качестве более удобной, практичной и надежной альтернативы данному методу предлагается крепить лотки к потолку с помощью С-образных подвесов.

Об использовании шпилек и монтажного профиля

Для крепления лотка к потолку, использующегося для прокладки большого количества кабелей на объектах, в основном используют две шпильки и профили, которые монтируется между шпильками. Для кабеленесущих систем с малой нагрузкой можно использовать используется одну шпилька с креплением профилей посередине. Это позволяет упростить и ускорить монтаж, при сокращении себестоимости монтажных конструкций, однако задает жесткие ограничения по несущей способности.

При помощи монтажа нескольких профилей можно создать несколько параллельных кабельных каналов.

Крепление лотка к полу

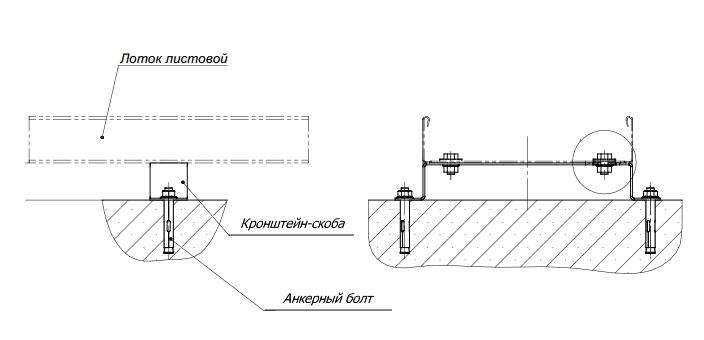

Данные схемы являются вариациями использования уже рассмотренных способов прокладки кабельной трассы по потолку или стене. Так в первых двух схемах потолочное крепление было заменено на напольное, а универсальная скоба-кронштейн так же просто монтируется на пол как и на стену.
