Монтаж ВРУ по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж вру, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Монтаж ВРУ

Основная функция вводно-распределительного устройства заключается в приеме и последующем распределении полученной электроэнергии по отдельным потребителям. Эти устройства обеспечивают защиту техники и оборудования от коротких замыканий и аварийных перегрузок. Контрольные приборы, установленные в вводно-распределительных устройствах (ВРУ), позволяют учитывать расходуемую электроэнергию и осуществлять контроль над правильным распределением нагрузок в сети. Чаще всего ВРУ используются в сетях переменного тока, при напряжении 220-380 вольт и частоте 50-60 Гц с глухим заземлением.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Что такое вводно-распределительное устройство

Вводно-распределительные устройства относятся к специальной электротехнической аппаратуре, в которой установлены различные аппараты и приборы. С помощью ВРУ электроэнергия не только принимается, но и распределяется по группам потребителей внутри объекта. Они устанавливаются на вводе питающего кабеля в самом здании или в пристройке. При наличии нескольких отдельных вводов в больших дамах, на каждый из них рекомендуется устанавливать отдельное ВРУ.

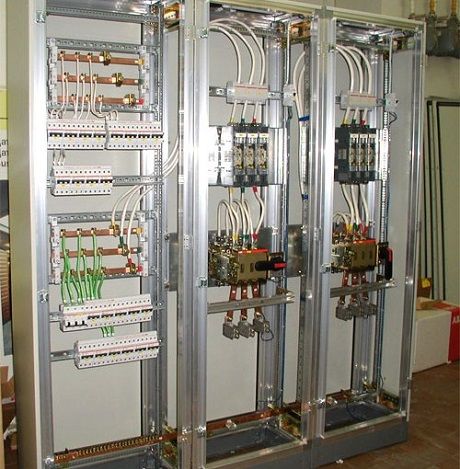

Если на территории основного объекта имеются дополнительные постройки, то после главного ВРУ, нужно установить вводно-распределительное устройство в каждую из них. Все оборудование устанавливается в специальные шкафы. Их стандартная комплектация включает в себя следующие составляющие:

  • Медные шины РЕ и N. Соединение проводов с медной шиной РЕ выполняется болтами шайбами и гайками. Для более надежного крепления дополнительно используются специальные гроверные шайбы. Для выполнения этих работ нужно обязательно использовать электрический или механический инструмент. Шина РЕ должна быть оборудована местами для подключения всех необходимых проводников – вводного PEN, заземляющего и других. К медной шине N подключаются нулевые рабочие проводники домашней электрической сети.
  • Автомат ввода или плавкие предохранители, объединенные в группу. Предназначен для подключения вводного питающего кабеля. Его номинал выбирается в соответствии с проектом системы электроснабжения. Вводной защитный автомат защищает домашнюю электропроводку от перегрузок, коротких замыканий, преднамеренных отключений питания перед проведением техобслуживания сети.

  • Разрядники или ограничители напряжения. Их установка производится после вводного автомата. Через эти устройства осуществляется соединение фазных проводов с защитной шиной РЕ. В случае импульсных перегрузок происходит срабатывание разрядников. На шину РЕ попадает фазное напряжение, что приводит к срабатыванию защиты ВРУ.
  • Блок автоматов распределительных сетей для отдельных групп. Основной функцией этих устройств является распределение электроэнергии по группам. Каждая группа соответствует кухне, ванной, комнатам, системе освещения и другим потребителям и требует отдельного защитного автомата. В случае необходимости дополнительно могут быть установлены устройства защитного отключения. Установка и подключение автоматического выключателя должна обеспечивать равномерное распределение нагрузки между фазами. Число автоматов для каждой фазы рассчитывается с учетом коэффициента спроса, определяющего вероятность максимальной нагрузки всех электрических сетей.

  • Провода и наборные клеммники для коммутации во ВРУ. Каждый провод должен иметь собственный цвет: красный – фазные провода, голубой – провод N, желто-зеленый – РЕ. Концы проводов во внутренних сетях маркируются специальными надписями. Фазные шины рекомендуется окрасить в разные цвета или пометить как L1, L2, L3. Каждый провод должен быть изолирован из расчета напряжения 660 В. При вводе во ВРУ они защищаются проходными втулками.

Кроме основных приборов и аппаратуры, во вводно-распределительное устройство помещается блок учета, куда входит счетчик учета расхода потребляемой электрической энергии.

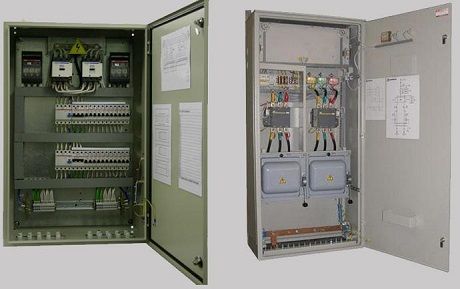

Виды

Классификация вводно-распределительных устройств производится по силе номинального тока – 250, 400 и 630 Ампер, размеру и количеству встраиваемых приборов контроля и защиты. Также они бывают следующих видов:

  1. С автоматическими выключателями энергии;
  2. С устройствами контроля освещения;
  3. Со специальным отделением для установки приборов учета электрической энергии.

Для индивидуального использования чаще всего покупают вводно распределительные устройства с дополнительными отсеками для УЗО и автоматов-выключателей. Модель на предохранителях поможет не только оградить Вас от скачков напряжения, но и при необходимости быстро отключить ток в разных частях квартиры или частного дома.

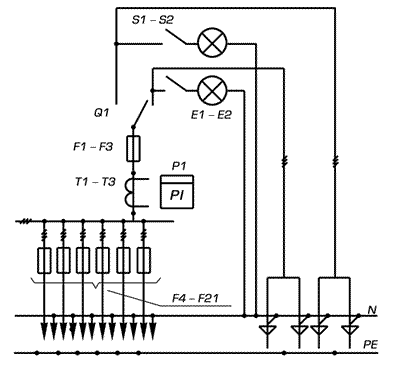

Оборудование с датчиками и приемниками датчиков контроля освещения идеально подойдут для наружной установки. Их монтируют на лестничных пролетах, в подъездах, тамбурах и прочих общественных местах.

Если в оборудовании присутствует дополнительный отсек для установки счетчиков, то они используются не только для защиты и измерения, но и контроля потребления электрического тока.

Наиболее доступными считаются варианты с автоматами, т. к. они имеют относительно небольшие габариты. Но если Вы не можете выбрать один вариант для установки, то можно скомпоновать несколько типов распределительных панелей, получив универсальный щит.

Требования и монтаж ВРУ

Чтобы собрать любой вводно распределительный щит или подключить готовое устройство, Вам понадобятся специальные схемы. В зависимости от типа установки, Вам понадобится взять разрешение у поставщика электрической энергии.

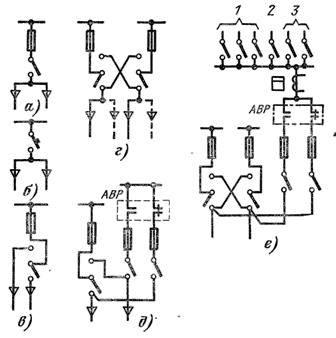

На фото показаны приблизительные схемы вводов такого типа:

  • Рубильники и предохранители при одиночном вводе (а);
  • Одиночный ввод и автомат защиты (б);
  • Переключатели и предохранители (в);
  • Двойной ввод, аналогичный схеме В (г);

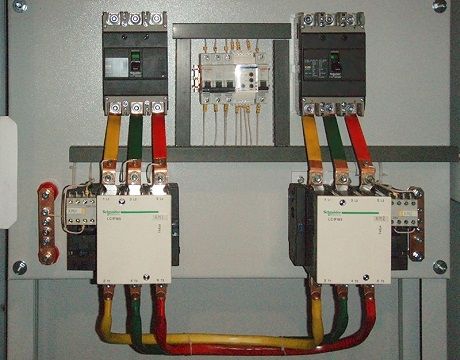

  • двойной с АВР (д).

Цена на вводно распределительное устройство зависит от его параметров и размера. Помимо проверки соответствия сертификату качества, необходимо также провести анализ требований, которым должно соответствовать каждое ВРУ:

  • Чтобы устройство работало надежно и без сбоев, очень важно проверить, чтобы автоматы и прочие защитные приборы могли быть установлена на всех входных и выходных линиях;
  • При подключении ВРУ, каждый узел соединяется согласно цветовой маркировке проводов и их назначения. Рекомендуется также поставить отметки на кабелях, если потребует ремонт вводно распределительного устройства;
  • Перед покупкой обязательно рассчитайте потребную силу тока и напряжение сети.

Купить ВРУ можно в любых городах России и стран СНГ: Москве, Минске и прочих. Также можно приобрести старый щит на радиорынках или интернет-порталах. Стоимость варьируется от нескольких сотен до десятков тысяч рублей.

Подробное описание процесса монтажа и сборки

Монтаж ВРУ (вводное распределительное устройство) как правило следует начать с определения места размещения щита. Если оно уже выбрано, т.к. обычно их размещают не далеко от рассчитанного проектантами места выхода кабелей из армированных отверстий в фундаменте здания или из специально оборудованного приямка, то можно приступать к монтажу щита ВРУ.

Для работ нам понадобится: перфоратор с буром на 10мм, шуруповерт со сверлом по металлу на 10 мм, набор ключей-головок, изолента, рулетка, уровень, болгарка или ножницы по металлу, нож диэлектрический или обычный канцелярский, маркер, набор матриц и пресс.

Щит должен быть зафискирован на стене на высоте 30 см от пола. Это нужно для того, что бы в последствии можно было бы беспрепятственно завести кабеля, в нашем случае алюминиевые бронированные кабеля. Для этого мы воспользуемся обычными силикатными кирпичами, установив их в качестве временной подставки под шкаф. После, устанавливаем на эту подставку из кирпичей сам щит, прислонив его вплотную к стене, на которой будем закреплять щит ВРУ.

Пришла очередь разметки отверстий под анкера. В корпусе щита, предварительно просверливаем четыре отверстия, что бы анкерный болт слегкостью проходил в него и переносим разметку отверстий на стену, обведя отверстия маркером. И так разметка закончена! Теперь снимаем щит ВРУ с кипричей, ставим рядом и приступаем к сверлению отверстий. Для этой цели нам понадобится перфоратор и бур на 10мм.

Отверстия насверлены, дюбеля в них забиты и мы снова устанавливаем щит на свое место, совместив отверстия просверленные в щите с отверстиями в стене. Для закручивания анкерного болта воспользуемся ключом-трещеткой. Мы применяли анкерные болты фирмы HILTI , т.к. они лучшие в своем роде. Вот пожалуй и весь процесс монтажа щита ВРУ на стену из бетона.

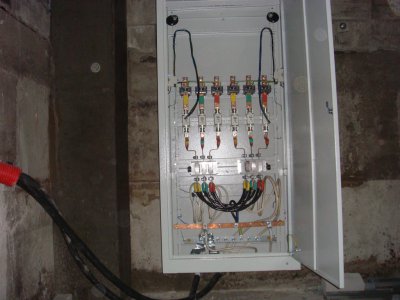

Сборка ВРУ процесс довольно трудоемкий и требующий определенных знаний и опыта. Начнем мы с разделки концов кабелей, в нашем случае их два, воспользовавшись для этого канцелярским ножом или специальным, диэлектрическим.

Надрезаем защитную оболочку кабеля вдоль и снимаем ее, предварительно отмерив так, чтобы зачищенная часть кабеля не была видно снизу щита, т.е. в щит с низу кабель должен заходить в оболочке, а уже внутри щита идти без нее. Т.к. кабель бронированный, необходимо смотать броню, но ни в коем случае не отрезать ее, потому, что она будет посажена на шину заземления.

Теперь приступаем к подготовке концов кабеля для опресовки алюминиевыми наконечниками. Зачистить концы кабелей необходимо не более 3-4 см, что бы оголенный конец кабеля полностью погрузился в полость наконечника. См фото:

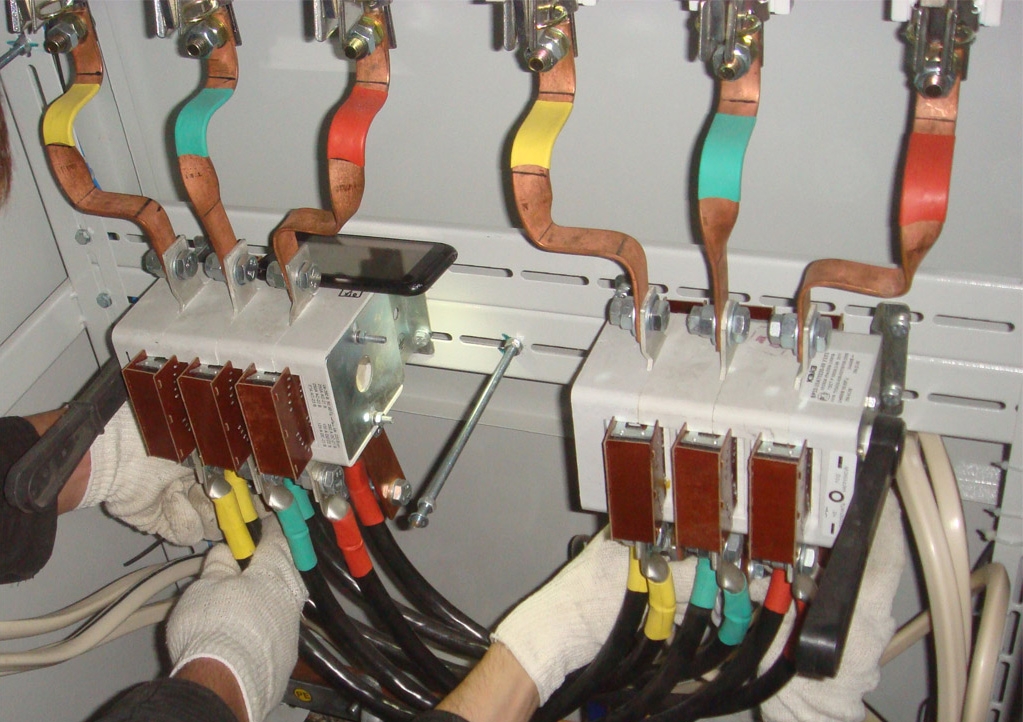

Опресовав все наконечники на кабелях, обматываем зажимаемую часть наконечников изолентой и приступаем к заведению кабелей в щит и фиксации их же на шинах фазных и нулевых. После заведения кабелей, их необходимо зафиксировать нейлоновой стяжкой в нижней части щита (для этого предусмотрена специальная планка). Для посадки фазных проводов предусмотрены специальные маленькие шины на автоматах снизу.

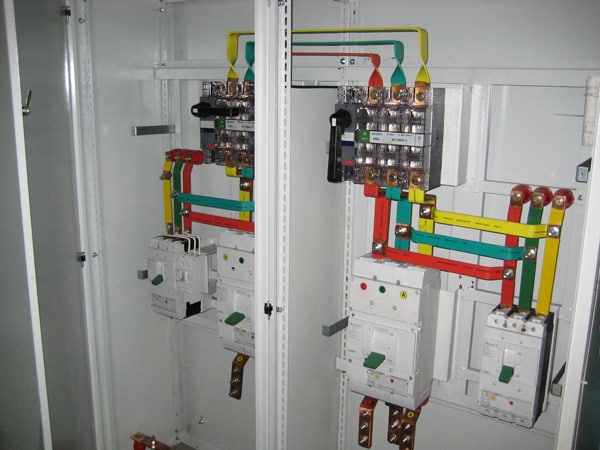

Для фиксации нулевого провода предусмотрена большая шина в низу щита, а самая нижняя шина для заземления. Сажать фазные кабеля будем по принципу БЧК (белый, черный, красный). Т.е. белую жилу сажаем на шину желтого цвета, черную на шину зеленого цвета, а красную, в нашем случае коричневую, сажаем на шину красного цвета. Очень важно сильно зафиксировать наконечники кабелей на шине гайками с шайбой, т.к. от качества соединения зависит бесперебойная и правильная работа ВРУ. Так же необходимо перед высаживанием кабелей на шины проверить фазировку кабелей. Она ни в коем случае не должна быть перепутанной с фазами на подстанции.

После того, как фазные кабеля закреплены на фазных шинах, можно приступать к посадке нулевых кабелей на нулевую шину. Процесс все тот же! Изгибаем, насаживаем на болт, закрепленный на шине, зажимаем гайкой с шайбой и сильно затягиваем трещеткой. Снизу нулевой шины расположена шина заземления. На нее необходимо закрепить алюминиевую обмотку кабеля, которую мы скручивали при зачистке кабелей. Сверлим в ней отверстие, обрезаем нужной длинны и аналогично предыдущим действим с фазной и нулевой шиной, затягиваем гайкой с шайбой.

Теперь нам остается только установить два счетчика учета электроэнергии и сборка ВРУ будет завершенной.
