Монтаж СКС по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на монтаж скс, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Монтаж СКС

Структурные кабельные системы, они же СКС, на слуху у многих людей, только подробности монтажа, преимущества применения и их состав известны не всем. Исходя из составленных профессионалами стандартов, СКС характеризуется как общая телекоммуникационная инфраструктура основы здания, выполняющая функцию передачи всех сигналов – слуховых, видео, информационных или речевых. Установка СКС может быть произведена как до момента согласования требований по скорости передачи, так и до окончательного выбора всех сетевых протоколов. Как правило, кабельные системы могут быть построены на части конкретного дома или одного его подъезда, а могут объединять несколько жилых комплексов, главное, чтобы не нарушались рекомендуемые нормативы. Границы (верхняя и нижняя) СКС насчитывают от 50 до 50000 заказчиков, находящихся на площади с размерами в 1000000 метров квадратных метров.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Чтобы монтаж СКС был по максимуму эффективным и прочным, они должны регламентироваться в соответствии со стандартами (европейским - EN 50173; международным - SO 11801 и американским NSI/EIA/TIA 568-B).

Кабельные системы имеют иерархическую подчиненность и состоят из взаимосвязанных подсистем, обеспечивающих длительный эксплуатационный срок, настоящее качество в передаче данных и, естественно, надежность. Эти параметры дают возможность одновременно повысить эффективность организации и снизить ее расходы в области обслуживания клиентов.

Если структурные кабельные системы отвечают требуемым стандартам, то преимуществ их пользования очень много. Во-первых, они способны передавать информационные и речевые сигналы, в отличие от раздельных информационных и телефонных сетей и обеспечивать полноценную работу целых поколений ПК. Во-вторых, монтаж СКС особо неприхотлив, поэтому использование стандартного оборудования по сети будет достаточно. В-третьих, сетевые системы охватывают большой диапазон действия и сокращают затраты, связанные с обслуживанием сети. Простое администрирование, легкость управления, свобода в перемещении пользователей по сети, высокая надежность и прозрачность деятельности – все это явные достоинства СКС.

Принципы построение СКС

Ключевым принципом СКС является интеграция вычислительных, телефонных сетей, систем видеонаблюдения и безопасности, телевизионных сетей и кабелей пожарной и охранной сигнализации в единую систему, которая состоит из ряда дискретных подсистем или блоков, каждый из которых обладает специфическими характеристиками. Блоки организуются иерархически в рамках единой системы связи.

Правильный монтаж СКС производится на длительную перспективу с учетом взаимодействия как с существующими, так и с перспективными видами информационных технологий и оборудования, что позволяет просто интегрировать различного рода устройства, а также избежать прокладки новых кабелей в случае изменения требований к системе коммуникаций.

Структурированные кабельные сети должны обладать отличной пропускной способностью и мощностью для внедрения дополнительных устройств и оборудования. Принцип модульного построения СКС обеспечивает быструю локализацию неисправностей и в дальнейшем процессе эксплуатации это позволяет легко осуществлять контроль за состоянием узлов СКС и оперативно ликвидировать развитие аварийных ситуаций.

Важным моментом для построения структурированной кабельной сети является рациональное использование оборудования и комплектующих. Достичь этого можно путем составления грамотной схемы-проекта инфраструктуры здания, на которой рассчитывается оптимальное расположение кабельных трасс, кроссовых полей и т.д. И немаловажную роль тут играет опыт специалистов по монтажу слаботочных сетей. Только квалифицированный мастер найдет разумное решение. В нашей компании работают ведущие специалисты, способные создать кабельную сеть любой сложности и выполнить все пожелания заказчика.

Стандарты СКС

Создание структурированной кабельной сети подразумевает объединение функциональных элементов СКС, таких как кабели, оснащенные разъемами в точках подключения, устройства распределения, розетки и панелей. Организация магистральных линий осуществляется с помощью специальных коробов, лотков, лестниц и т.д.

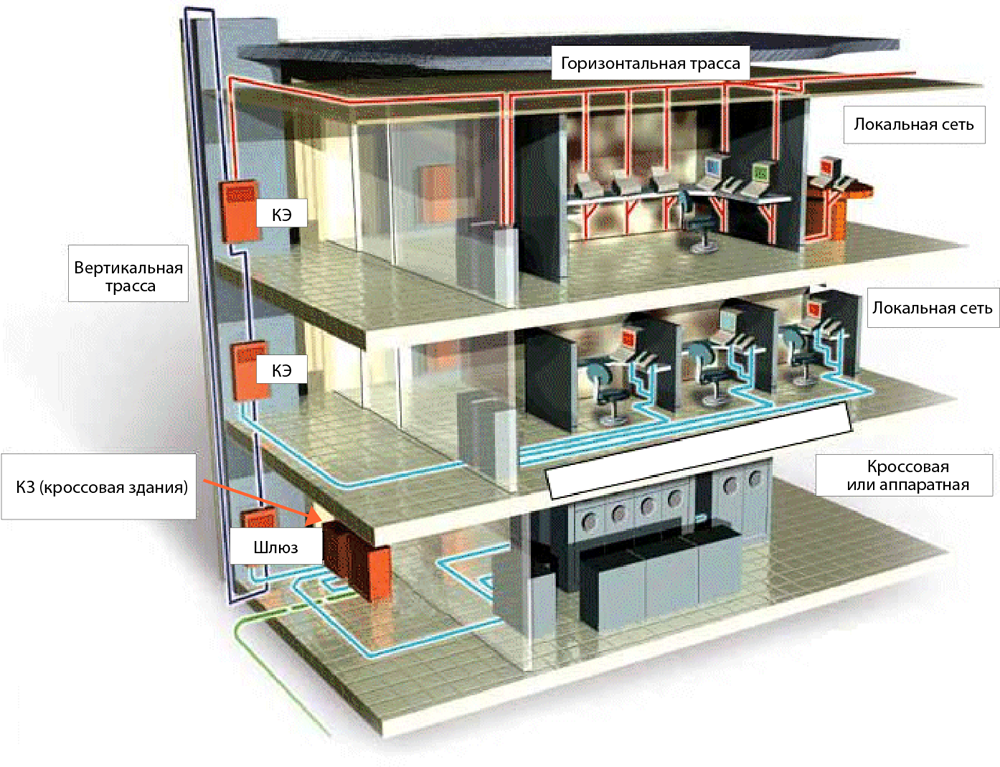

Построение СКС включает подсистемы внешних магистралей, подсистемы внутренних магистралей, горизонтальной подсистемы.

  • Внешние магистрали обеспечивают связь между несколькими зданиями.
  • Кабельная система внутренних магистралей связывает коммуникационные узлы внутри здания. Она обеспечивает связь между распределительной панелью здания и панелями этажей.
  • Горизонтальная кабельная подсистема объединяет в себе кабели, проложенные между КЭ (кроссовыми этажей) и розеточными модулями информационных розеток, информационные розетки и коммутационное оборудование, к которому подключаются горизонтальные кабели. Для горизонтальной проводки допускается использование одной точки перехода на тракт, в которой происходит изменение типа прокладываемого кабеля (например , переход на плоский кабель для прокладки под ковровым покрытием с эквивалентными передаточными характеристиками). Обычно при построении горизонтальной подсистемы не рекомендуется использовать коаксиальный кабель.

На каждом этаже здания в специальных распределительных шкафах и стройках расположен коммутационный узел этажа КЭ, соединяющий линии горизонтальной подсистемы с помощью патч и кросс-панелей.

Основной узел КЗ (кроссовая здания), так сказать, аппаратный комплекс, объединяющий все кабели узлов коммуникаций с каналами, обычно расположен на первом этаже. В нем заводятся внутренние магистральные кабели, подключающие к ним кроссовые этажей.

В качестве дополнительных связей, увеличивающих надежность и гибкость системы, целесообразна прокладка внешних магистральных кабелей между КЗ и внутренних магистральных кабелей — между КЭ.

Все коммутационное оборудование СКС, сетевое и прочее вспомогательное оборудование обычно располагаются в отдельном помещении — аппаратной, или кроссовой, которая может быть совмещена с КЗ.

Этапы монтажа СКС

  1. Изучение объекта для монтажа. Чтобы ясно представить весь объем предполагаемых работ, необходима точная информация о состоянии объекта, его возможностях для прокладки кабельных систем. Для этого осуществляется выезд специалистов, которые осматривают не только здания, но и прилегающие к ним территории. На этом этапе ведутся переговоры с заказчиком, выясняются его ожидания и требования к работе будущей СКС, определяется выбор оптимального стандарта.
  2. Разработка технического проекта. В этот период проводится кропотливая работа по подготовке технического задания, включающего различные схемы, графики, также на основе полученных данных на первом этапе подробно расписывается способ прокладки кабельной системы. Проект согласовывается с заказчиком, уточняется и, при необходимости, перерабатывается согласно его пожеланиям. Затем идет предварительная оценка и подсчет предстоящих расходов.

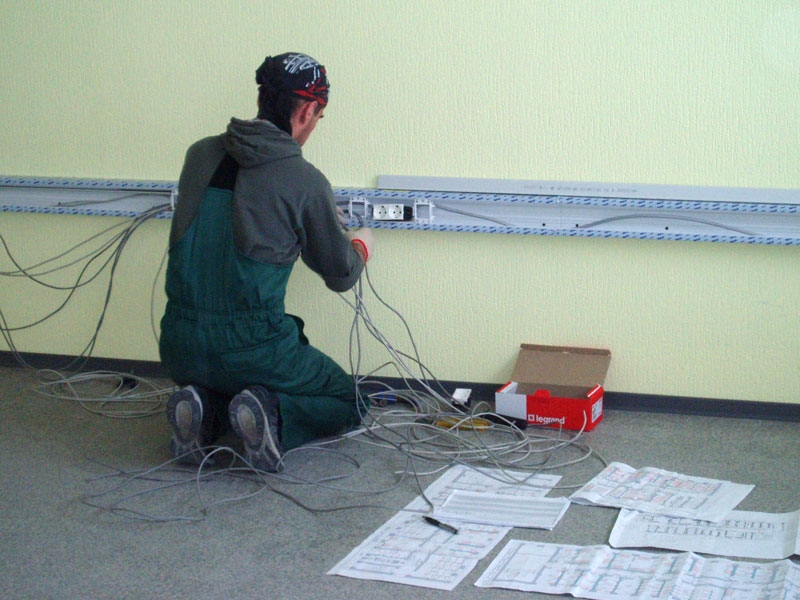

  3. Подбор необходимого оборудования и монтаж на объекте. Все элементы СКС тщательно подбираются и доставляются на объект. Далее согласно ТЗ проходит монтаж и установка оборудования. На этом этапе делаются проходные отверстия в стенах и перекрытиях, осуществляется монтаж кабельных каналов, устанавливаются системы кабельных лотков под подвесным потолком, потом идет прокладка магистральных и горизонтальных кабелей, их подключение к розеточным модулям. И наконец, сборка телекоммуникационных шкафов, стоек и подключение кабелей к коммутационному оборудованию.
  4. Тестирование и сертификация, сдача работ заказчику. После того, как была выполнена основная часть труда, остается провести не менее важную работу по тестированию линий СКС и сдаче заказчику всей системы в эксплуатацию. Несмотря на предполагаемую качественную постройку СКС, необходимо оценить работоспособность ее сетей, поскольку скрытые возможные дефекты, не выявленные в процессе монтажа, могут свести на нет все усилия по организации СКС. Тестирование осуществляется специальными приборами, например, кабельным анализатором, проверяющим на соответствие стандартам СКС. После того, как были получены положительные результаты, подтверждающие работоспособность всей кабельной системы, подключены сетевая аппаратура и коммутированы каналы передачи информации, заказчику передается исполнительная документация на СКС.
  5. Послеустановочная поддержка и обучение. Переход к новой СКС требует определенных знаний в этой области и в интересах заказчика осуществляется обучение работе с ней. В случае возникновения ряда вопросов или проблем предусматривается техподдержка и гарантийное сервисное обслуживание, обеспечивающего бесперебойность офисных приложений и всей системы в целом.

10 правил при монтаже СКС

В настоящее время на рынке присутствует множество компаний, предлагающих услуги по монтажу СКС, ЛВС, иных сетей передачи данных, качество работы которых зависит от их внутреннего убеждения, что «вот так будет правильно».

Но так ли это на самом деле? Получается ли при таком подходе к выполняемой работе гарантированный системный качественный результат? Далеко не всегда. Зачастую при выполнении подобных работ монтажник не всегда выполняет расплетение пар по стандарту, так как выпрямленные проводники удобнее заводить в патч-панель или розеточный модуль. Зачастую не соблюдается ограничение на минимальный радиус изгиба или допускается хождение монтажников по растянутому перед протяжкой кабелю.

Давайте же рассмотрим основные моменты, которые позволят выполнить работу по монтажу СКС качественно и со стабильным высоким результатом.

  1. Запас кабеля в кроссовой. Запас кабеля в кроссовой позволяет проводить работы по переносу шкафов или стоек в помещении при возможной модернизации конфигурации стоек без перекладки кабельной системы здания. Запас кабеля желателен в размере 3-5 метров, либо отмеряется в размере «до дальнего конца помещения» + 2 метра в запас. Указанный запас кабеля аккуратно жгутируется и укладывается в задней части стойки или кроссового шкафа в виде 8-ки или кольца. При этом подвешивание такого кольца в 1 точке не допускается по причине высокой сдавливающей нагрузки на кабель в месте перетяжки и, как следствие, нарушение изоляции, перегиб кабеля меньше допустимого радиуса и ухудшения параметра NEXT и др. параметров, характеризующих качество СКС.
  2. Протяжка кабеля через стены, перегородки, перекрытия. Указанные процедуры должны в обязательном порядке проводится через «гильзы», смонтированные в отверстиях. Это сохранит изоляцию кабеля и витых пар в пределах нормальных значений и не позволит увеличить затухание, отражение и перекрестные наводки на данных участках. По противопожарным нормам каждый такой переход должен быть загерметизирован противопожарной мастикой. При вертикальной протяжке кабеля необходимо предусмотреть крепление кабеля через каждые 1-1.5 метра, для избежания перегрузки кабеля в его верхней части и ухудшения его параметров. Максимальная нагрузка на кабель при растяжении составляет 11 килограмм (110Н). Дальнейшее увеличение снижает частотные и переходные характеристики кабеля, что затем отражается на тестах.
  3. Маркировка кабеля. Если вы делаете сеть для 3х компьютеров, для Вас зачастую не имеет важности маркировка. Подергав за кабель, вы всегда найдете нужный. Но если у Вас проект на 50…100…1000 портов, тут без маркировки не обойтись. Виды маркировки при протяжке кабеля бывают следующими: несмываемый маркер с тонким наконечником, пластиковые самоклеящиеся этикетки. Преимущества маркера в данной ситуации в том, что его сложно содрать. Впитываясь в структуру изоляции кабеля, качественный маркер наносит устойчивую надпись, которую сложно удалить при протяжке через стены, перекрытия и др. Другим способом является нанесение на кабель кольцевых самоклеящихся меток, предварительно отпечатанных на лазерном принтере. Применение таких меток снижает трудозатраты при маркировке кабеля, но к наклейкам стоит относиться осторожнее, так как их возможно ободрать при прокладке, что в последствии может привести к прозвонке кабеля специальным поисковым тестером.
  4. Нагрузка на кабель. При протяжке кабеля важно соблюдать и не превышать максимальную величину нагрузки на кабель в размере 11 килограмм или 110Н. Превышение этих значений приводит к изменению шага повивки кабеля и изменению параметров NEXT, FEXT, ACR и др. и возможному выходу характеристик кабеля за пределы норматива на заявленную производителем категорию, что не позволит провести сертификацию на категорию при ее проведении, либо привести к проблемам в ЛВС при не сертифицированной сети в случае малобюджетного монтажа.
  5. Минимальный радиус изгиба при прокладке СКС составляет не менее: внешних диаметров кабеля для 4-парных кабелей на основе не экранированной витой пары при эксплуатации; 8 внешних диаметров кабеля для 4-парных кабелей на основе не экранированной витой пары при монтаже; 8 внешних диаметров кабеля для 4-парных кабелей на основе экранированной витой пары при эксплуатации; 10 внешних диаметров кабеля для 4-парных кабелей на основе экранированной витой пары при монтаже; 10 внешних диаметров кабеля для многопарных кабелей на основе витой пары проводников при эксплуатации; 15 внешних диаметров кабеля для многопарных кабелей на основе витой пары проводников при монтаже. Это ограничение налагается по причине того, что каждая пара и пары между собой имеют определенный индивидуальный шаг скрутки. За счет однородности этого показателя взаимная компенсация наводок так же имеет максимальное значение. При локальных изменениях в этой однородности возрастают наводки между парами и соответственно ухудшение параметра ACR (он фактически характеризует отношение полезного сигнала к уровню наводок)
  6. Разделка кабеля. При разделке кабеля на коммутационной панели и на розеточных модулях очень важно соблюдать предельные длины разделки кабеля. Ограничение стандартов в области СКС как мирового ISO11801, так и TIA регламентируют расплетение пар при заделке не более 1/2 дюйма (12.7мм). Длинные проводники, конечно, монтировать удобнее, но мы же делаем качественную сеть, не так ли
  7. Разведение проводников (568А или 568B?). Ответ тут прост. В РФ практически все сети делаются по 568В. Применение в рамках одной СКС одновременно нескольких стандартов категорически недопустимо.
  8. Кабель. Кабели для СКС и ЛВС бывают двух типов: цельнотянутые и многожильные. Первые из них бывают цельномедными и омедненными, вторые, как правило, медные. Настоятельно не рекомендуем использовать омедненный кабель. Наша практика монтажа СКС и практика наших коллег показывает отрицательные результаты как при непоследственном тестировании, так и дальнейшее ухудшение качества со временем. Многожильный кабель используется для соединительных шнуров (т.н. патч-корд) и за счет своей гибкости обеспечивает большую долговечность при знакопеременных нагрузках. Кроме того многожильный кабель имеет худшие характеристики по затуханию по сравнению с цельнотянутым кабелем. Омедненный кабель имеет маркировку CCA(aluminium) или CCS(steel)
  9. Соединительные шнуры. Как делаются соединительные шнуры? Обычно из остатков кабеля при протяжке. Правильно ли это? При несертифицированном монтаже возможно. Опыт показывает, что такие кабели вполне успешно работают до 1ГБит/с. Но если вам нужна гарантия до 25 лет от производителя — то необходимо использовать только фабричные кабели. И ни один из брендов в области СКС не продает коннекторы отдельно.

Стоимость монтажа СКС сетей

Задумываясь над тем, какова будущая стоимость монтажных работ и расходных материалов не лишним будет подумать о том, что вы конкретно хотите получить от СКС сети, чтобы проект и последующие монтажные работы удовлетворяли всем Вашим запросам и требованиям, а не разочаровали в своей бесполезности, из-за отсутствия целевого назначения для некоторых установленных элементов. Предоставление комплекса такой услуги, предусматривает индивидуальный подход к каждому клиенту. Стоимость монтажных работ напрямую зависит исключительно от Ваших пожеланий по оборудованию СКС сети, в отдельном офисе или комплексе помещений.

Несмотря на то, что монтаж сетей СКС сейчас популярен, благодаря своему целевому и практическому назначению, далеко не все кампании которые предлагают такие услуги в действительности способны осуществить оборудование технически сложной сети на должном уровне. Качественные монтажные работы и правильное оборудование обеспечат высокий уровень безопасности, надежность работы СКС сети и комфортабельные условия для персонала обслуживающего систему.

СКС сети с прицелом в будущее

Продуманное проектирование СКС предполагает и учитывает все факторы будущей эксплуатации системы. Как правило, монтаж СКС осуществляют, в большинстве своём, для офисных зданий, в которых локальные сети первую очередь объединяют в систему компьютерные сети, что не только удобно, но и наиболее соответствует целевому назначению структурированных кабельных сетей. Однако иногда бывает не лишним подумать о перспективах будущего расширения и внести в проект СКС и произвести последующие монтажные работы системы по универсальному варианту, что впоследствии позволит без проблем подключить необходимое Вам дополнительное оборудование в любое удобное время.
