Разработка проекта и монтаж вентиляции частного дома или коттеджа

Разработку проекта вентиляции частного дома или коттеджа по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на проект, позвоните по телефону: 8(495)146-65-64. Отправить письменную заявку Вы можете на email info@air-ventilation.ru или через форму заказа.

Разработка проекта вентиляции частного дома

Современная система вентиляции помещений - это сложное инженерное оборудование, подбором и установкой которого должны заниматься специалисты. Подбор системы вентиляции всегда начинается с разработки технического задания , по которому затем выполняется проект . Устанавливать систему вентиляции гораздо проще и дешевле на стадии строительства. Потом установить систему, отвечающую всем требованиям заказчика, будет намного сложнее (придётся менять дизайн, прокладку электросетей, нарушать уже выполненную отделку), а иногда это становится вовсе невозможным.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Разработка проекта

Инженеры-проектировщики рассчитывают мощность системы, диаметры воздуховодов, подбирают оборудование для того, чтобы система обеспечивала необходимый воздухообмен при минимальном потреблении электроэнергии и уровне шума. В разработке принимает участие и дизайнер (если Вы пользуетесь его услугами), ему нужно продумать, как вписать в интерьер элементы системы, где лучше расположить воздухораспределительные устройства и какие именно (решётки, плафоны, воздухораспределительные панели).

Существует 3 типа систем вентиляции, и только для механической общеобменной вентиляции требуется полноценный проект с расчетом воздуховодов, решеток и подбором оборудования. Кратко разберем особенности проектирования в зависимости от типа здания.

Как рассчитать воздухообмен в частном доме

В помещении всегда должен происходить непрерывный обмен воздуха. Процесс важен и в холодное, и в теплое время года.

В первую очередь это необходимо для поддержания санитарно-гигиенических норм, для очистки воздуха от пыли, грязи, повышенной влажности. В закупоренном помещении возникает «эффект консервации», и все микробы и бактерии размножаются в повышенном темпе.

Кроме того, посредством воздухообмена может проходить процесс охлаждения или нагрева помещения.

Особенности организации воздухообмена в помещениях регулируются Строительными нормами и правилами (СНиП).

Различают нормы для общественных зданий, жилых многоквартирных домов, промышленных построек и общие нормы и требования.

В помещениях жилой направленности вентиляция бывает:

  • с естественной циркуляцией воздуха;
  • с механической (включая функцию отопления);
  • смешанная.

Поступление кислорода в комнаты происходит через окна, форточки, стеновые клапаны. Удаление обычно производится через вытяжки в кухнях, ванных комнатах, санузлах.

Норма воздухообмена:

  • до 30 м3/час на 1 м2 при условии, что на 1 человека приходится менее 20 м2 площади;
  • от 30 м3/час — если более 20 м2.

В кухонные помещения воздух проникает так же, как и в жилые. Но работа плит, пар от приготовления еды делают необходимой организацию усиленной естественной тяги либо установку вытяжек.

Нормы для кухни: от 60 до 100 м3/час.

В санузлах воздухообмен должен быть от 25 м3/час, т. к. должны удаляться неприятные запахи и химикаты. В комнатах, где стирается и сушится белье, — от 90 м3/час. Поступает воздух через двери и дверные щели из соседних комнат.

В офисных помещениях воздухообмен составляет от 60 м3/час на одного человека.

Можно выделить главные требования к системе вентиляции в помещении:

  • полноценное снабжение свежим воздухом;
  • бесшумность;
  • приток и отток;
  • экономичный расход тепло- и электроэнергии.

Приток воздуха в помещение осуществляется следующими способами.

  1. Сквозь неплотные ограждения.

Процесс называется инфильтрация. Заключается в поступлении воздуха сквозь стены, щели в оконных рамах и дверных проемах.

  1. Проветривание.

Производится путем открытия окон и дверей полностью или частично. В зависимости от широты обмена меняется скорость полной замены воздуха в помещении: от 3-х до 80-ти минут.

  1. Встроенные клапаны инфильтрации.

Представляют собой специальные отверстия в оконной раме, через которые проникает воздух с улицы. При отсутствии таковых используют специальные клапаны с заглушкой, которые помещаются либо в стену рядом с окном, либо над радиатором, для получения теплого воздуха.

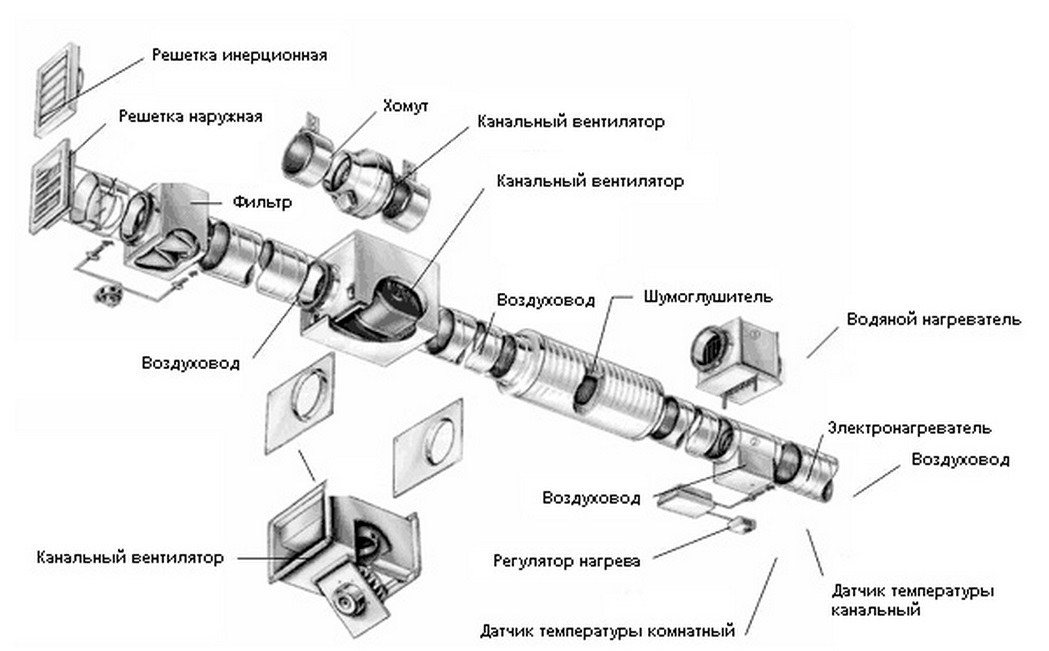

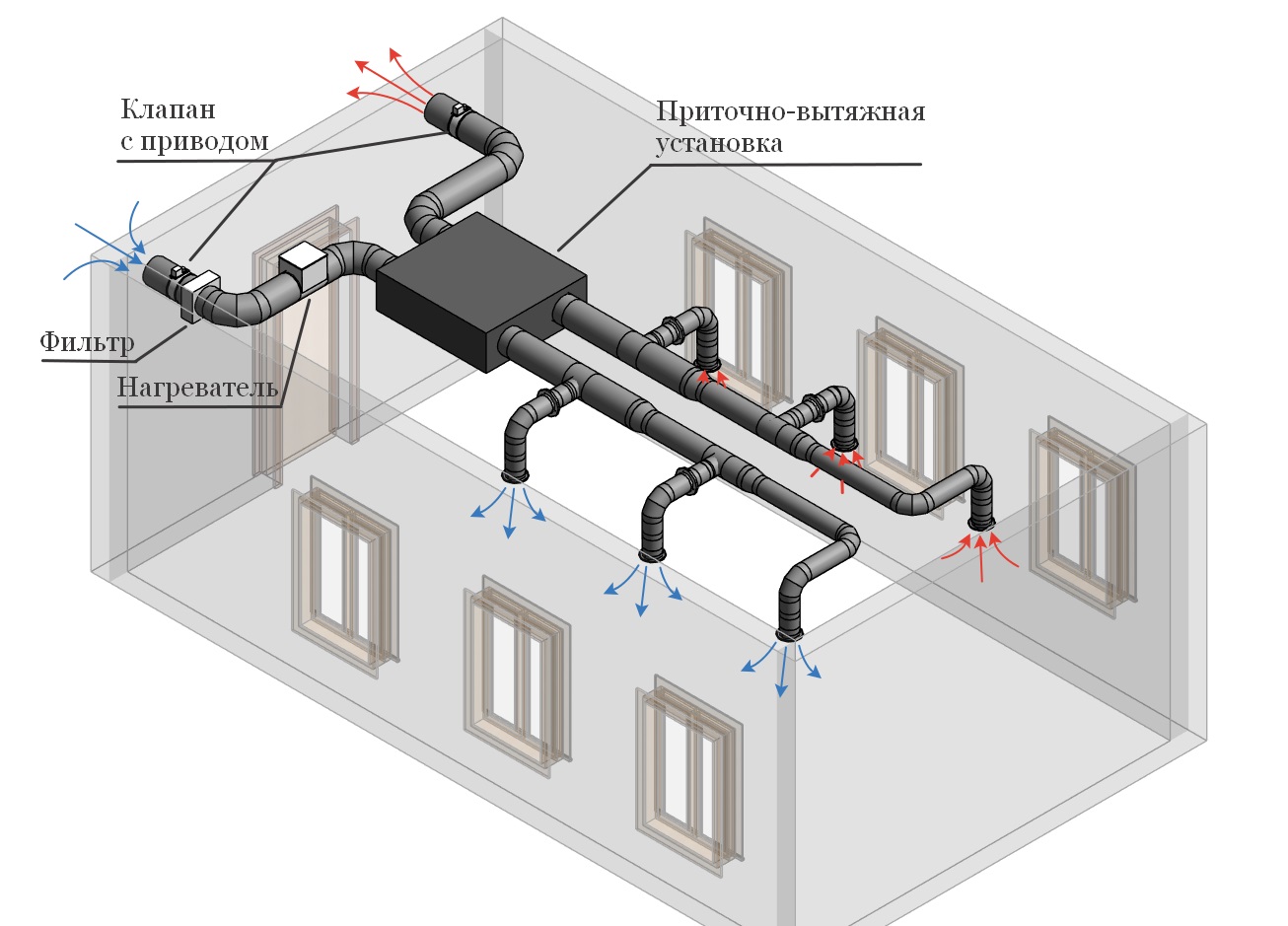

  1. Принудительная вентиляция.

Речь идет об использовании вентиляторов, калориферов, фильтров, шумоизолирующих элементов.

Система вытяжки воздуха бывает двух видов:

  • естественная,
  • механическая.

Естественная система применяется в том случае, если нет необходимости в отведении больших объемов воздуха. Либо тогда, когда в конструкции здания предусмотрена вентиляционная шахта. Механическую же используют в санузлах, ванных комнатах, кухнях, т. е. там, где нужно очищать крупные потоки воздуха. Для этого используют встраиваемые вытяжки, электрические вентиляторы.

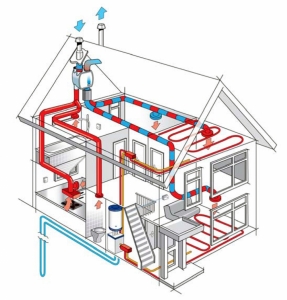

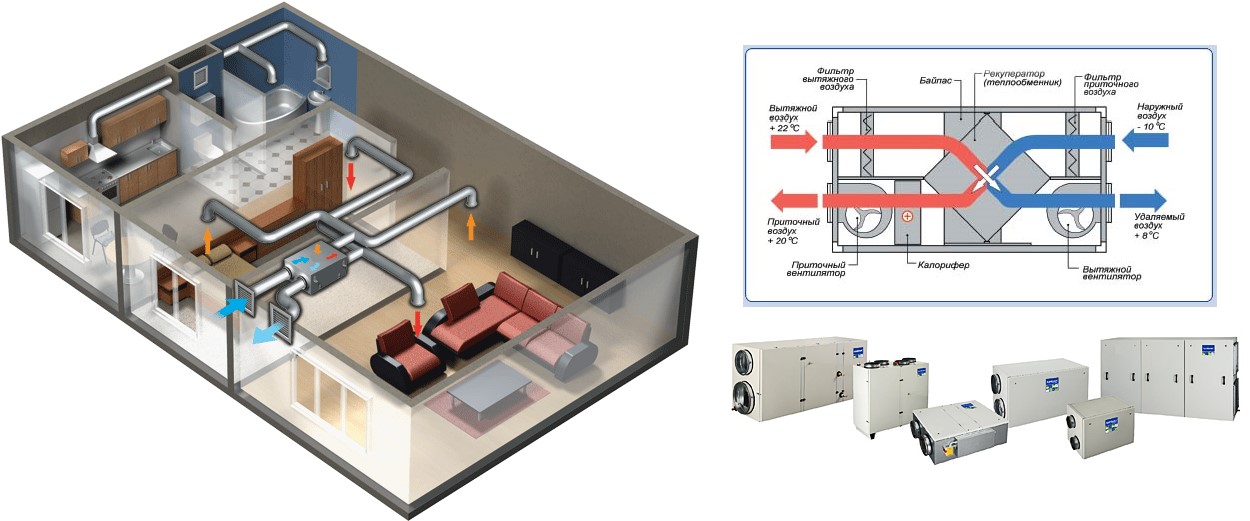

Организация вентиляции в частном доме

Прежде чем приступить к монтажу вентиляции в доме, необходимо изучить достоинства и недостатки различных систем.

К достоинствам естественной системы можно отнести следующие:

  • не требуется установка дополнительного оборудования;
  • отсутствие поломок, нет необходимости в обслуживании;
  • совмещение с кондиционером.

Недостаток — отсутствие возможности контролировать и ускорять процесс, а также потребность в наличии ветра для функционирования.

Достоинства механической системы:

  • работа не зависит от погодных условий;
  • очистка, нагрев, охлаждение воздуха;
  • контроль количества перерабатываемого воздуха.

Недостатки — высокая стоимость установки и потребность в постоянной проверке и техническом обслуживании.

Выбор системы вентиляции будет зависеть от того, инерционный или безынерционный дом.

Инерция — это свойство дома сохранять заданную температуру в течение определенного времени. Чем выше степень инерционности, тем дольше дом остается теплым при выключенном отоплении. Безынерционный дом охлаждается практически сразу.

Инерционные дома долго прогреваются, так как накапливают и аккумулируют тепло. Следовательно, в этом случае лучше использовать естественный способ вентиляции, так как циркуляция воздуха с улицы не будет влиять на быстрое охлаждение или нагрев.

В безынерционных домах лучше установить механическую систему, так как будет возникнет необходимость быстро либо нагреть, либо охладить помещение.

В частных домах следует учитывать, что устройство вентиляции каждого отдельного вида помещения отличается друг от друга.

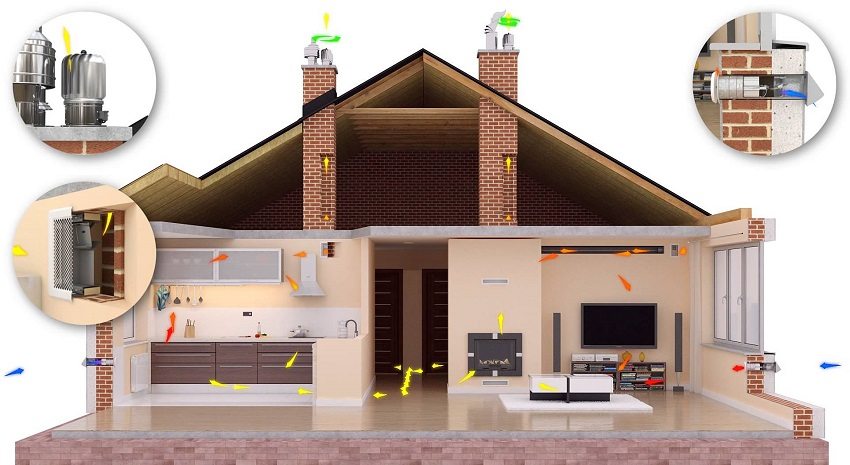

В жилых комнатах важно обеспечить приток воздуха путем открытия окон и форточек, установки воздушных клапанов либо посредством щелей. Отток происходит через вытяжные отверстия в санузлах, ванных комнатах и кухнях.

На кухне приток обеспечивают окна и смежные помещения, отток — встраиваемые вытяжки. Такая же ситуация с ванными комнатами, санузлами, прачечными и гладильными помещениями.

Гаражи, подвалы, котельные, т. е. места с повышенной вероятностью скопления вредных отравляющих веществ, в обязательном порядке должны быть оборудованы приточно-вытяжной системой вентиляции. Необходимо установить две трубы с выходом на улицу. Через одну будет поступать свежий воздух, другая вытягивает переработанный. Трубы должны находиться в разных концах помещения. Это учитывается при проектировании вентиляции в частном доме.

Подробнее об установке вентиляции: https://www.airclimat.ru/ventilyatsiya.htm

Состав проекта вентиляции

Рассмотрим подробнее состав листов которые обязательно входят в проект:

  • Общие данные по чертежам

Включает краткое описание систем, чтобы любой монтажник и строитель мог быстро сориентироваться в проекте. В общие данные входит сводная таблица характеристик систем вентиляции с параметрами всего вентиляционного оборудования и нагрузками на систему электроснабжения и теплоснабжения здания.

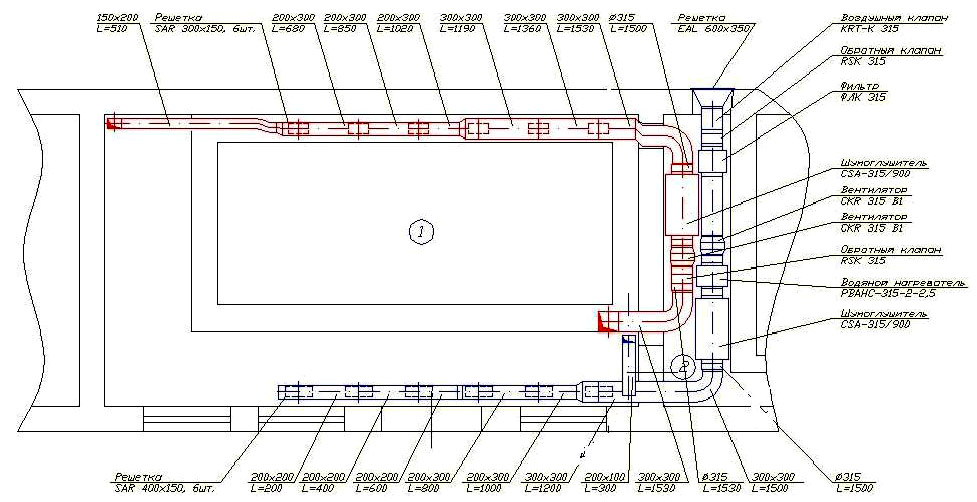

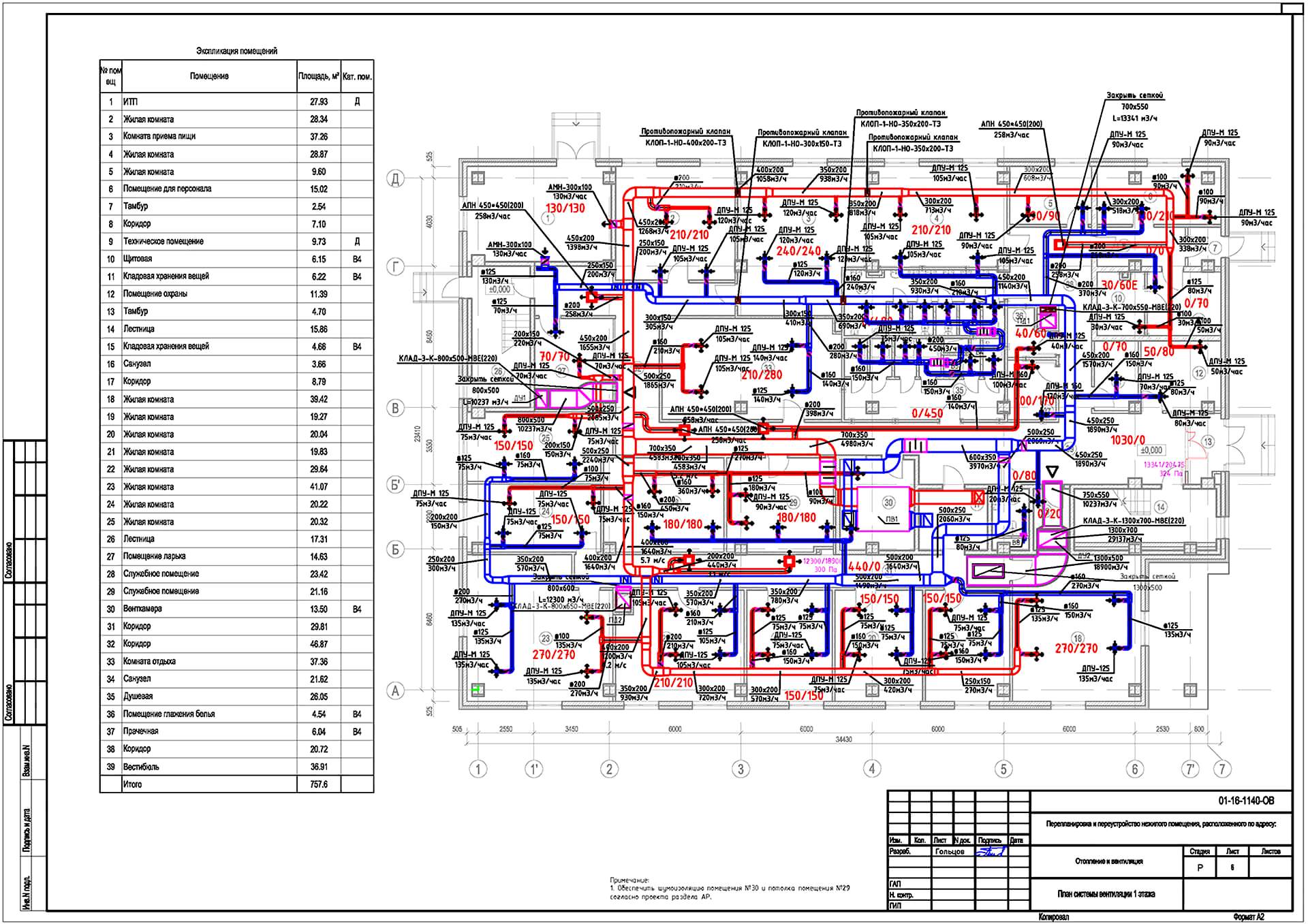

  • Планы систем вентиляции

Ключевые листы проектной документации. По ним выполняются монтажные работы, согласование инженерных систем и последующее сервисное обслуживание. На планах показывают трассировки воздуховодов, их размеры, расходы воздуха на каждом участке, марки решеток и вентиляционного оборудования.

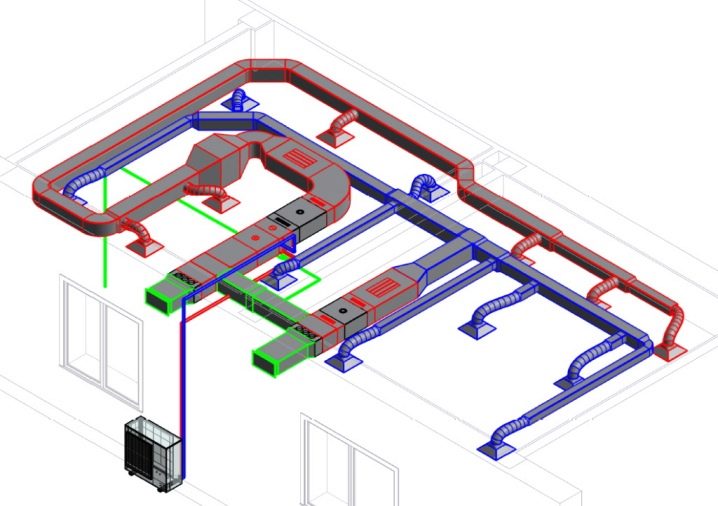

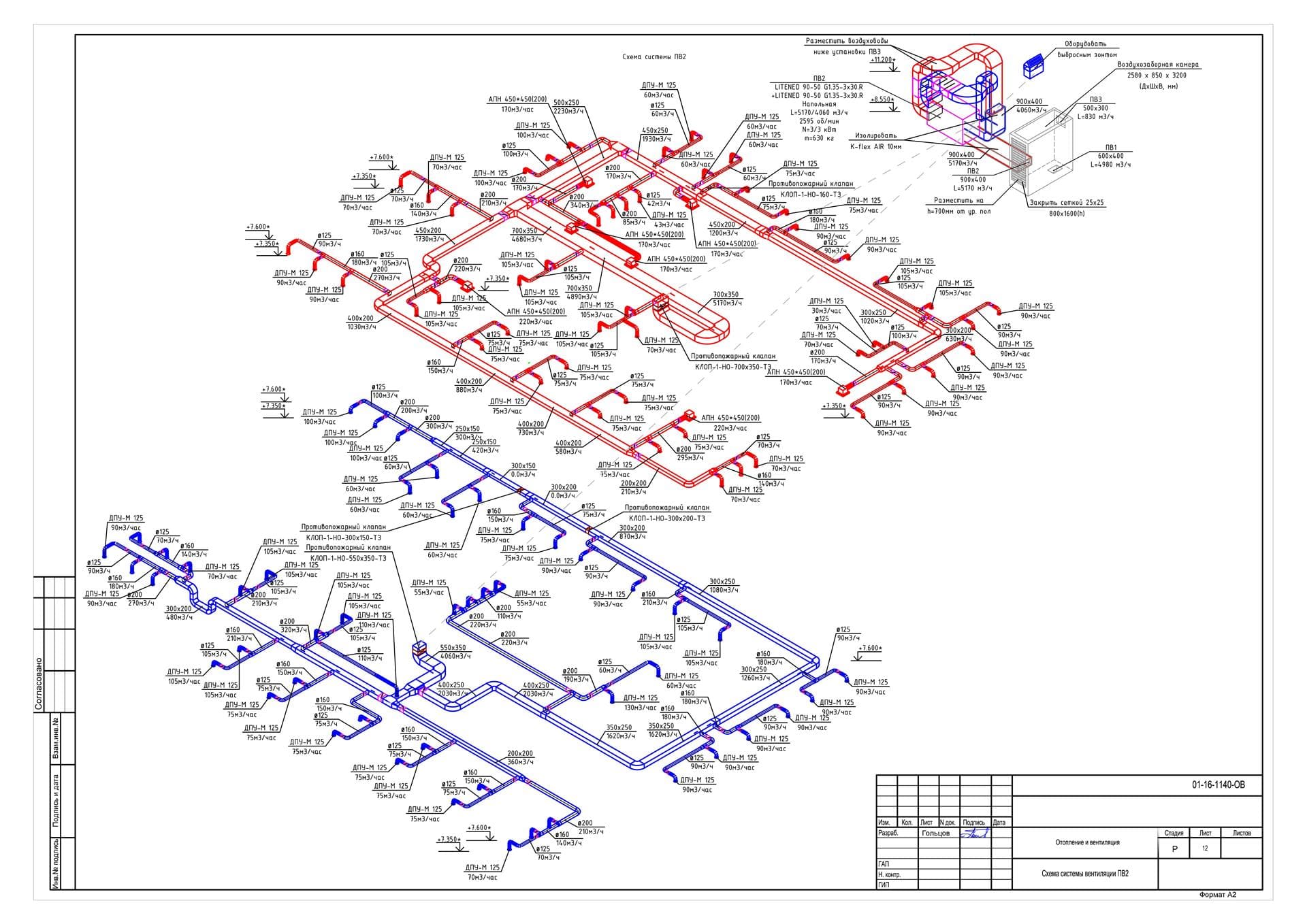

  • Схемы систем вентиляции

На схемах показывается размещение воздуховодов по вертикали и возможные опуски в местах пересечений. В нашей команде схемы строятся в 3D программе MagiCAD. Программа автоматически просчитывает расходы воздуха и балансирует ветки.

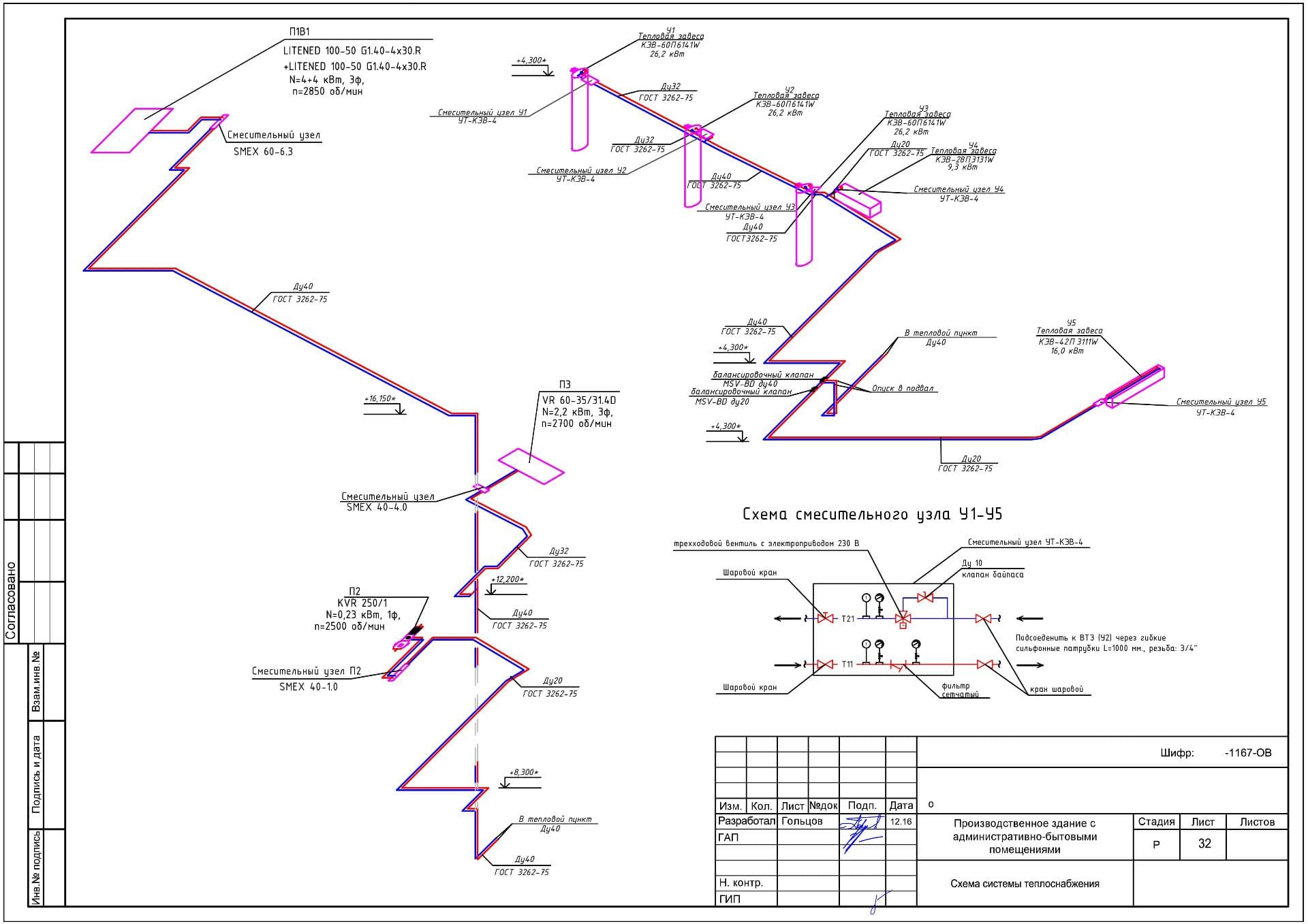

  • План и схемы систем теплоснабжения

В комплект проекта вентиляции обязательно входит раздел теплоснабжения приточных установок. Приточный воздух зимой должен подогреваться. Для этого чаще всего используется водяной нагреватель и рекуператор. Воздух нагревается в рекуператоре, а затем проходить через секцию водяного нагрева, которая подключается к системе теплоснабжения. Трубы теплоснабжения и всю обвязку нагревателей должен просчитать инженер-проектировщик. Система теплоснабжения должна быть сбалансирована с другими потребителями.

Без планов и схем теплоснабжения невозможно запустить вентиляцию в зимнее время! Эту работу должен выполнить инженер-проектировщик вентиляции.

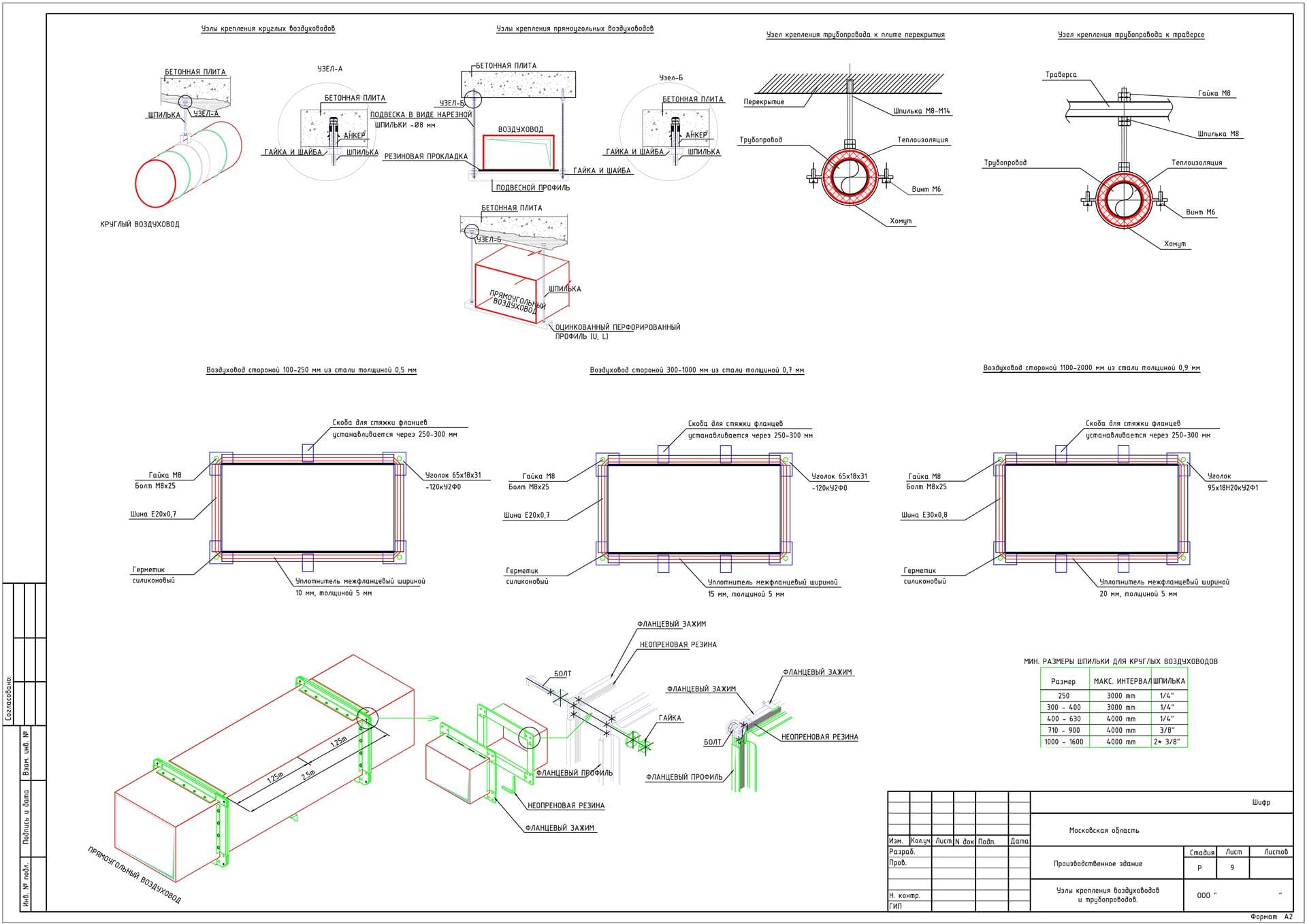

  • Узлы крепления воздуховода

Стандартные элементы любого проекта. Воздуховоды разного размера и конфигурации крепятся по-разному. Крепежные элементы дополнительно заказываются монтажной организацией и должны строго соответствовать указанным в проекте требованиям.

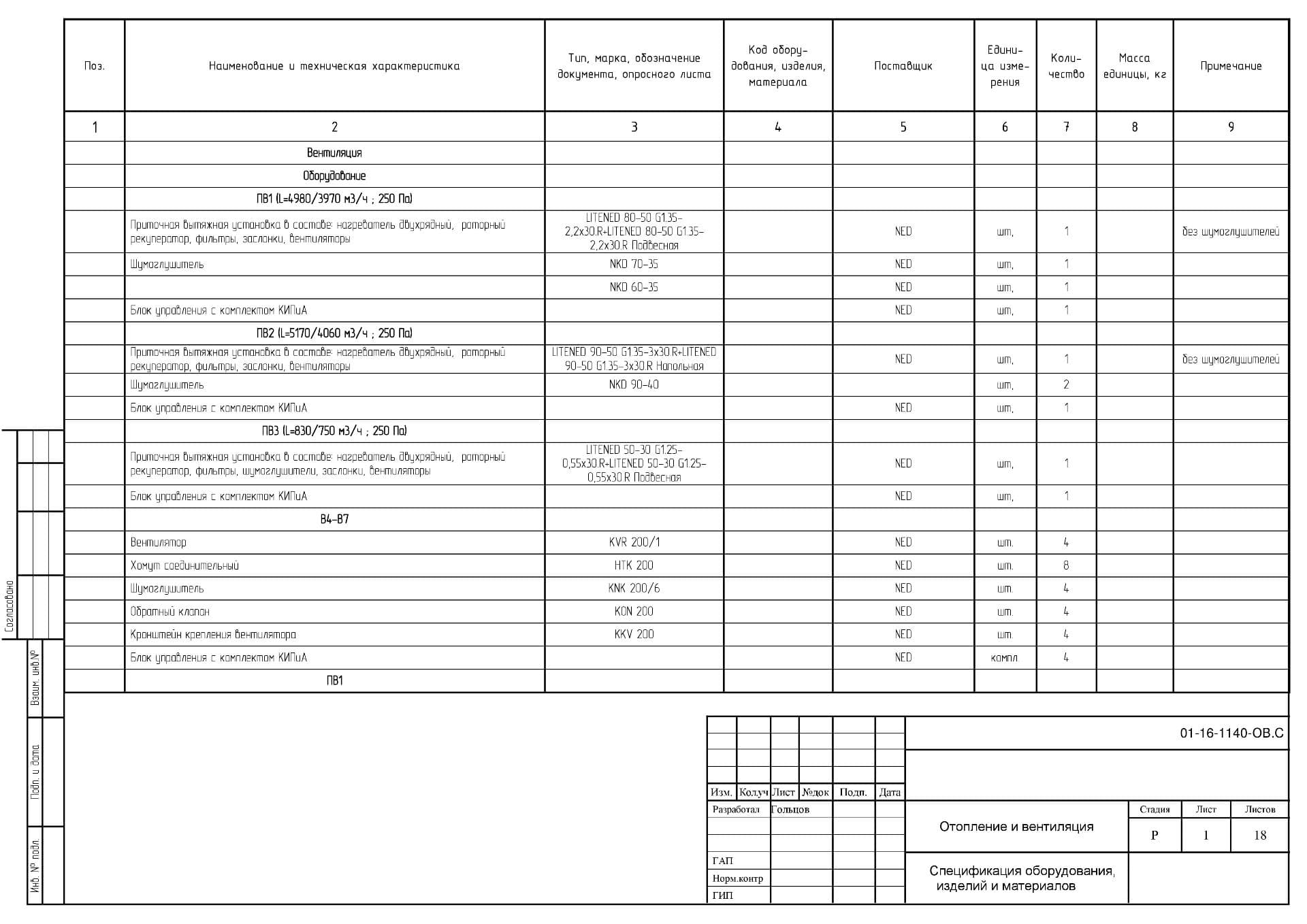

  • Спецификация оборудования и материалов

Спецификация — это точное количество материалов и оборудования, которые понадобятся для прокладки систем. В современном проектировании это стало намного проще. Программа MagiCAD автоматически просчитывает длины воздуховодов по чертежу. Проектировщику остается проверить расчет и самостоятельно дополнить недостающие элементы.

Без проекта невозможно правильно выбрать размеры воздуховодов, решеток, точно закупить необходимое количество материалов. Без проекта будет сложно сбалансировать систему.

В ходе проектных работ выполняются следующие расчеты:

  • расчет воздухообменов. Расход воздуха в каждом помещении рассчитываем по нормам кратности или дополнительным расчетам на удаления избытков тепла или влаги.
  • аэродинамический расчет. В ходе расчета мы решаем 2 задачи. Во-первых, узнаем полное давление, которое должен обеспечить вентилятор, чтобы гарантировано подавать воздух во все помещения. Во-вторых, мы балансируем ветки системы вентиляции между собой. Одна ветка вентиляции длиннее, а другая короче. Воздух всегда идет по кратчайшему пути, и нам необходимо сбалансировать систему так, чтобы воздух по всем веткам системы подавался равномерно.
  • дополнительные расчеты на удаление избытков тепла и влаги. В некоторых помещения главной задачей является не подача воздуха на дыхание человека, а удаление избытков теплоты (например, на кухне) или влаги (например, в бассейнах). Есть много помещений, гдевоздухообмен не считается по нормам, а выполняется свой отдельный расчет.

Основные этапы проектирования

Застройщикам очень важно знать и этот момент, чтобы лучше проконтролировать исполнение своего замысла. На каждом из этапов подготовки проекта требуется почти неизбежно содействие опытных специалистов. Чтобы отобрать их, нужно смотреть на уровень квалификации, проверять присутствие государственных сертификатов и других подтверждений грамотности исполнителя. Начать исполнитель должен с выполнения расчетов, которые покажут требуемые параметры воздухообмена во всех частях объекта. Раньше этого момента подбирать основные компоненты, продумывать схемы не имеет никакого смысла.

Определив ключевые характеристики будущей вентиляции, проектировщики делят ее условно на части. Такой ход помогает обеспечить наивысшую функциональность и добиться безопасности в работе системы. В отдельных секторах могут монтироваться обособленные противопожарные аппараты. Дополнительно при создании схем учитывается, какие опасные ситуации могут возникнуть. На этой стадии проектировщики обязаны продумать, как избежать проникновения загрязненного воздуха из одной части дома или производственного здания в другую.

Только затем приступают к отбору технических средств. Их характеристики анализируют, принимая во внимание техническое задание и выявленную ранее специфику объекта, условий его использования. Далее, наступает очередь формирования трехмерных моделей с использованием современного ПО. Убедившись, что все сделано правильно, модель преобразуют в плоскую схему. В таком виде она становится частью пакета документации, отдаваемого на проверку и регистрацию в государственных органах.

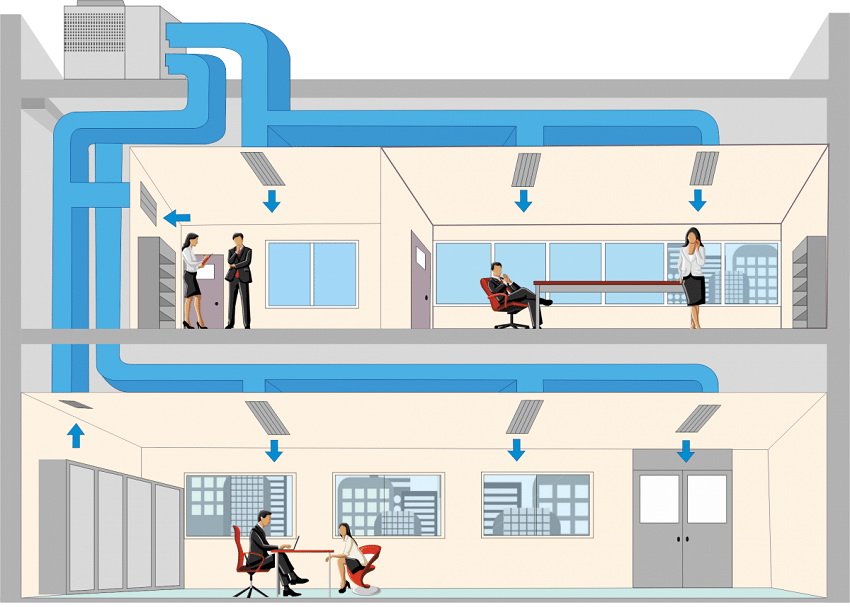

Распределение воздуха

Вентиляция должна непросто подавать внутрь определенное количество воздуха. Ее цель – это доставка этого воздуха непосредственно туда, где в нем есть необходимость. Во внимание при планировании распределения воздушных масс принимаются такие показатели:

  • суточный режим их применения;
  • годичный цикл использования;
  • поступление тепла;
  • скопления влаги и ненужных компонентов.

Любое помещение, где люди находятся постоянно, заслуживает поступления приточного воздуха. А вот если здание используется для общественных нужд или решения административных задач, примерно половину его можно направлять в соседние помещения и в коридоры. Там, где отмечается повышенная концентрация влаги или выделяется много тепла, требуется вентилировать области конденсации воды на ограждающих элементах. Недопустимо перемещение воздушных масс из участков с повышенным загрязнением в места с менее засоренной атмосферой. Температура, скорость и направление движения воздуха не должны способствовать появлению туманного эффекта, конденсации воды.

Расчеты

Грамотный расчет приточно-вытяжной вентиляции подразумевает определение таких ее параметров:

  • общий расход воздуха;
  • нормальное давление в системе;
  • мощность подогрева;
  • площадь сечения;
  • величина входного и выходного отверстий;
  • потребление электрической энергии (для механических систем).

Производительность рассчитывается на основе данных о высоте и площади помещений, об использовании каждого участка и о его загруженности. При выборе кратности прохода воздуха через вентиляцию нельзя отклоняться от значений, предписанных СНиП. При необходимости вводятся только поправки на характеристики отопления и на количество присутствующих людей. Для большинства жилых квартир требуется обеспечить поступление 100–500 куб. м воздуха за 60 минут. А если площадь квартиры велика (или нужно проветрить частный дом), этот показатель составит уже 1–2 тыс. куб. м.

Обзор проектирование систем вентиляции смотрите в следующем видео:
