Монтаж вентилируемых фасадов

Монтаж вентилируемых фасадов

Вентилируемые фасадные системы – современный, удобный и самое главное экономически выгодный способ отделки наружной части здания. Такие фасадные системы, благодаря специально создаваемому зазору, работают по принципу «вытяжки». Они призваны обеспечить непрерывную циркуляцию воздуха между облицовочным материалом, несущей стеной и утеплителем. Таким образом, из конструкции быстро выводится любая влага, попадающая снаружи, при этом воздушный промежуток служит своего рода термическим буфером, сохраняющим тепло.

Нормальную функциональность навесным вентилируемым фасадным системам обеспечивает воздушный зазор в 20 мм. Поскольку установка вентилируемых фасадов должна гарантировать максимально быстрое удаление влаги, то при монтаже верх и низ конструкции оставляют открытыми, что обеспечивает беспрепятственное движение воздуха в системе.

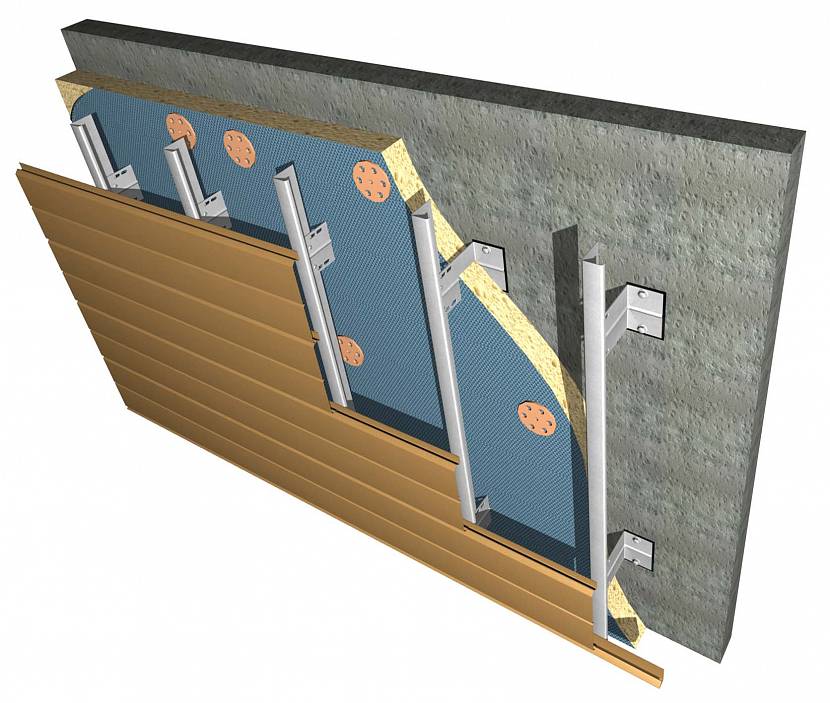

Основными элементами навесных вентилируемых фасадов являются:

  • крепёжная подсистема для вентилируемых фасадов, предназначенная для закрепления декоративной облицовки;
  • утеплитель, снабженный гидрозащитными мембранами;
  • материал для облицовки.

Крепёжная подсистема для вентилируемых фасадов состоит из кронштейнов, крепящихся на стену и несущих профилей, являющихся базой для облицовки. Такие подсистемы могут быть изготовлены из различных материалов. При монтаже важно проследить, чтобы подсистема для вентилируемых фасадов не совмещала оцинкованные и алюминиевые элементы, поскольку это может привести к окислению и соответственно снижению срока службы фасада.

Утеплитель закрепляется на стене при помощи специальных зонтичных дюбелей. Для качественной защиты от попадания атмосферных осадков и выветривания, сверху он покрывается паропроницаемой мембраной. Для теплоизоляции применяют утеплитель, плотность которого не ниже показателя 100 кг/куб.м. Такие утеплители, благодаря своим аэрорегулирующим свойствам, быстро и легко выводят влагу со стены, предотвращая ее разрушение, появление плесени и трещин.

В качестве декоративной облицовки для фасада зданий может быть применено более 50 различных видов современных отделочных материалов, обладающих самыми разными свойствами и физико-техническими параметрами.

Подготовка технической документации

Так проводят испытания вентфасада в печи на присвоение класса пожарной опасности

В соответствии с постановлениемПравительства Российской Федерации от 27 декабря 1997 г. № 1636 новые материалы,изделия, конструкции и технологииподлежат подтверждению пригодности натерритории Российской Федерации.

Это положение распространяется на вентфасады, требования к котором ГОСТомне регламентированы.

Это значит, что главный документ, регламентирующий возможностьприменения системы в строительстве – этоТехническое свидетельство Госстроя.

По данным ФГУ «Федеральный центр технической оценки продукции встроительстве», в настоящее время в России более 50 фирм и компаний имеюттехнические свидетельства на фасадные системы с воздушным зазором.

Кстати, если хотите заказать монтаж вентилируемого фасада, то рекомендую строительную компанию “Кронотэк”. У них хорошие отзывы и большое портфолио. На странице есть калькулятор. Переходите!

Но Техническое свидетельство не заменяет и не исключает необходимость наличия длямонтажа вентфасадов также следующих документов:

  • Заключение на присвоение класса пожарной опасности;
  • Заключение о коррозионной устойчивости с указанием срока службы в различныхсредах;
  • Заключение о сейсмической устойчивости;
  • Заключение о несущей способности системы и др.

Это небольшой перечень документов, которые должны быть готовы без привязки к определенному объекту. Но есть еще комплект документов, создаваемый под объект.Набор документов стандартный, но уникальный по содержанию. Это:

  • Статический расчет нагрузок системы;
  • Теплотехнический расчет;
  • Проект вентилируемого фасада;
  • Технологическую карту на нвф;
  • Проект производства работ (ППР) на вентилируемый фасад;
  • Смета на фасад.

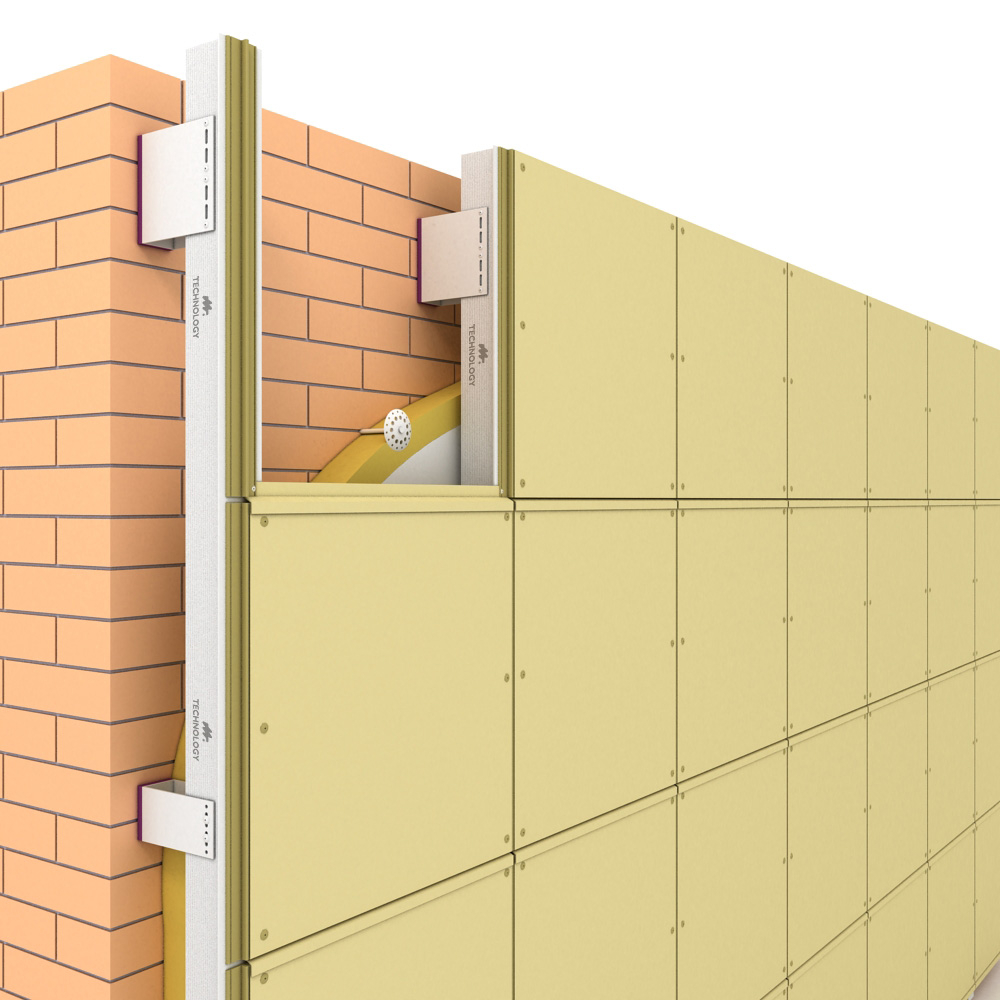

Монтаж вентилируемых фасадов: специфика, этапы

Чтобы стены здания смотрелись аккуратно, выглядели красиво и привлекательно, необходима качественная отделка. Монтаж вентилируемых фасадов — отличный метод для наружной отделки строительных объектов из различного облицовочного материала.

Подобное решение существенно увеличит эргономику конструкции и позволяет уберечь ее от:

  • Конденсата
  • Влаги
  • Образования грибка и плесени

Главная особенность вентфасада заключается в том, что между стеной и облицовочным материалом создается зазор, позволяющий воздуху свободно циркулировать. Срок службы навесных фасадов напрямую зависит от степени качества используемых материалов и профессионализма исполнителей, которые будут выполнять монтаж. Вентфасады позволяют существенно сократить бюджет на финишной отделке. Купить отделочные материалы для монтажа вентфасада в Москве не составит труда. Современный строительный рынок предлагает множество различных вариантов на любой бюджет.

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

  • первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
  • второй толщиною 80 мм с плотностью не ниже 60 кг/м³.

Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

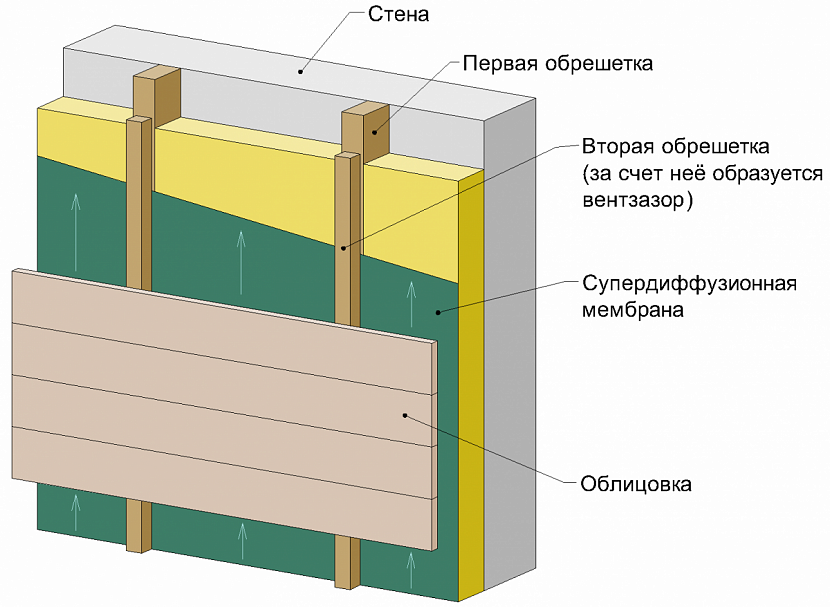

Нужна ли ветрозащитная плёнка

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

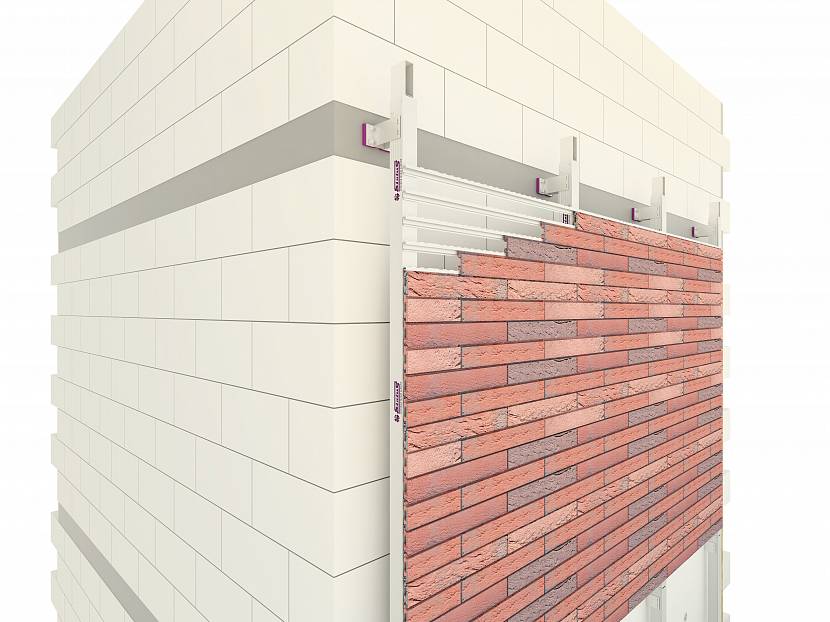

Облицовка вентилируемого фасада клинкерной плиткой

Пошаговая инструкция монтажа фасада из керамогранита

Перед тем как разбираться с темой – вентфасад из керамогранита, стоит напомнить несколько важных моментов:

  • Перед началом производства строительных операций, необходимо обозначить границы так называемой опасной зоны. Это 3 м от стен здания. Именно за этой зоной производится складирование материалов, оборудования и инструмента. Здесь же организуется мастерская, где будет производиться сборка узлов.
  • Проводить работы при сильном ветре и при минусовых температурах запрещено.
  • Строго соблюдать правила техники безопасности.

Понятно, что все эти требования предъявляются при отделке высотных зданий. Но не стоит ими пренебрегать, когда проводится отделка частного дома.

Итак, сам монтажный процесс начинается с нанесение на стены точек, по которым будет монтироваться подсистема для вентилируемого фасада. То есть это разметка для кронштейнов. Здесь важно точно соблюдать все размерные параметры, которые указаны в проектно-технической документации. Никаких отклонений, которые могут привести к ослаблению фасадной конструкции.

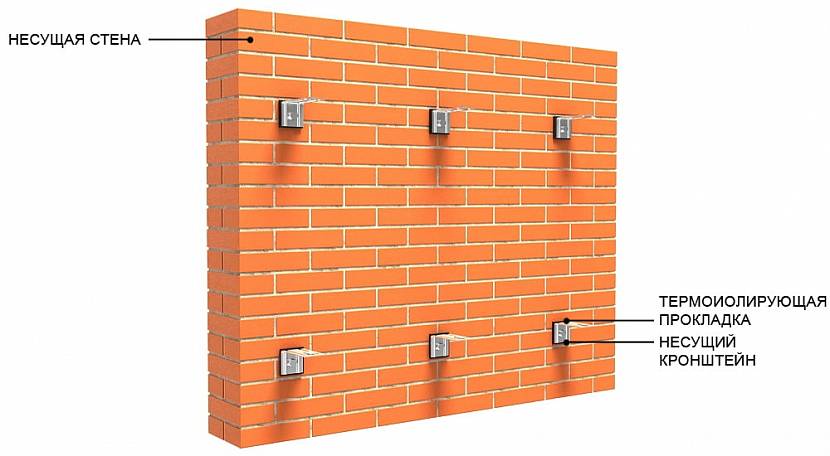

Разметка и установка несущих кронштейнов

Разметку начинают с нижней границы, где будет установлен профиль, с верхней и с двух крайних для вертикальных элементов. Все точки выставляются нивелиром. После этого проводиться разметка промежуточных точек. Эту чёткую последовательность надо соблюдать в обязательном порядке. Кстати, точки наносят несмываемой краской.

Итак, если разметка готова, переходят к монтажу кронштейнов. Здесь все проще простого. По точкам в стене делают отверстия, к ним прижимают кронштейны и вставляют дюбель, который закручивается до полного прижима. Для этого лучше использовать шуруповёрт.

Следующий этап – установка утеплителя. Здесь важно создать слой с минимальными стыковочными границами. Поэтому в теплоизоляционных плитах делают прорези под кронштейны. Как было уже сказано выше, крепление теплоизолятора проводят на плоскость фасадной стены при помощи или клея, или грибовидными саморезами. Если есть необходимость, то теплоизоляционный слой закрывают ветрозащитной плёнкой. Тогда крепление утеплителя производят вместе с плёнкой только саморезами.

Внимание! Монтаж теплоизоляционного материала проводят только снизу вверх. Под первый ряд обязательно устанавливается стартовый профиль. Можно для этого использовать цокольную часть фундамента дома. Не забываем, что плиты утеплителя на стену укладываются в шахматном порядке.

Монтаж утеплителя вентилируемого фасада

А вот теперь можно переходить к монтажу направляющих. Для этого профили укладывают на кронштейны, к которым они закрепляются разными способами. Чаще с помощью заклёпок. Отметим, что в каркасе фасада из керамогранита есть два вида кронштейнов: опорные и несущие. С помощью первых можно перемещать профили каркаса на небольшое расстояние. Это позволяет провести подгонку элементов под требуемые размерные показатели.

Итак, каркас собран, можно переходить к облицовке фасада керамогранитом.

Этот облицовочный материал имеет достаточно большой удельный вес, поэтому производители к его крепежам подходят основательно. Для этого используют стальные кляймеры, которые крепят к элементам каркаса с помощью саморезов по металлу.

Сам процесс установки керамогранита не так сложен. Здесь важно провести точную установку кляймеров в определённых местах. Особенно это относится к первому нижнему ряду, с которого и начинается процесс облицовки. Их надо точно выставить в горизонтальной плоскости.

В конструкции кляймера присутствуют четыре крючка: два смотрят вниз, два вверх. Именно этими крючками керамогранит прикрепляется к каркасу, а точнее, плитки материала просто вставляются в эти крючки. Последовательность установки такая:

  • к профилям каркаса крепится нижний ряд крепёжных изделий;
  • в них сверху вставляется керамогранит;
  • поверх облицовки устанавливается ещё один ряд кляймеров, которые предварительно как бы надеваются на плитку облицовки;
  • после чего крепёж сам крепится к каркасной конструкции.

Преимущества и недостатки

Популярность и востребованность фасадов такого типа можно объяснить следующими факторами:

  • Простота и удобство сборки.
  • Широкий ассортимент различных декоративных отделок.
  • Малый вес конструкции, которая не оказывает влияния на несущую стену.
  • Возможность проведения монтажа в любое время года и в различных климатических условиях.
  • Большой срок эксплуатации. Составляет не менее 60 лет, не требуя при этом за весь период проведения работ по ремонту. Такие работы возможны только при оказании какого-либо физического воздействия или порыва ветра.
  • Простота обслуживания. Для поддержания облицовки в чистоте ее достаточно ополоснуть из шланга водой.

Плюсы во время эксплуатации:

  • Возможность внести корректировки в параметры несущей стены, например, её толщины. Что позволит увеличить объем внутри помещения и сэкономить на материале для несущих стен.
  • Такой фасад создаёт повышенный уровень комфорта, а также имеет высокие характеристики по звуко — теплоизоляционным характеристикам стен.
  • Благодаря высокому уровню удержания тепла позволит снизить затраты на отопление здания.
  • Высокий уровень коррозионной стойкости металлического каркаса и стен дома.
  • При монтаже конструкции не потребуются дополнительные работы с несущей стеной. Устранению подлежат явные грубые изъяны в поверхности стены, такие как трещины и глубокие впадины. А наклон стены можно компенсировать регулировкой несущего каркаса.

Материалы, применяемые при монтаже, имеют высокие параметры по огнестойкости и пожаробезопасности. Самым слабым местом в этом плане будет утеплитель, но изделия, изготовленные на основе минеральной ваты, компенсируют этот недостаток.
