Устройство перекрытий

Одним из конструктивных элементов дома является перекрытие. Оно делит внутреннее пространство на функциональные зоны, расположенные на разных уровнях, воспринимает нагрузки и обеспечивает жесткость строения. При строительстве зданий сооружаются различные виды перекрытий, отличающиеся применяемым материалом, конструктивными особенностями и методами монтажа. Остановимся детально на классификации, особенностях и характеристиках.

Кессонные плиты перекрытия

Что такое перекрытие в строительстве

Являясь неотъемлемой частью строения, перекрытие – это прочная основа, которая выполняет определенные функции:

  • разделяет внутреннее пространство здания на отдельные зоны;
  • обеспечивает поперечную жесткость коробки дома;
  • воспринимает нагрузки от внутренних предметов интерьера;
  • повышает прочностные характеристики строения;
  • снижает тепловые потери, поддерживая комфортную температуру;
  • преграждает доступ в помещение посторонних шумов и влаги;
  • локализует очаги воспламенения в пожароопасной ситуации.

Защитные конструкции сооружаются в различных частях здания, отличаются нагрузочной способностью и назначением.

Требования, предъявляемые к конструкции

Устройство перекрытий должно удовлетворять достаточно высоким требованиям по функциональному назначению и общим для всего сооружения. Прежде всего, перекрытие должно обладать высокой механической прочностью на изгиб, разрыв и сжатие. Так, цокольные системы должны выдерживать нагрузку до 2,1 кН/кв.м, а чердачные — до 1,1 кН/кв.м. Межэтажные и чердачные конструкции должны иметь достаточную звукоизоляцию. Высокие требования по гидроизоляционным свойствам предъявляются к цокольным и чердачным системам, что должно защитить помещение от осадков сверху и воды снизу. Все перекрытия (особенно цокольные и чердачные) должны иметь высокие теплоизоляционные характеристики. Общим для всех элементов здания является требование пожарной и сейсмической безопасности.

Монтаж перекрытий вызывает дополнительные условия в направлении надежности крепления к опорным элементам, технологичности, доступности изготовления и транспортировки в конкретных обстоятельствах.

Кроме того, имеются требования в части размещения коммуникационных систем.

Виды перекрытий для дома

Перекрытия одноэтажного дома

При строительстве частного дома различной конструкции применяют следующие виды перекрытия:

  • балочные – грамотно созданная комбинация несущих частей (балок) и наполнителей;
  • безбалочные – монтируются из однородных составляющих, например, плит либо настилов.

К тому они могут быть:

  • межэтажными – для разделения малоэтажного жилого строения на этажи;
  • цокольными – отделяют жилые комнаты от подвала;
  • чердачными – «отсекают» неотапливаемые чердаки от обитаемых комнат.

Также перекрытие между этажами в частном доме может завесить от строительной конструкции здания.

Балочные перекрытия

Крепление балки перекрытия

В качестве несущих составляющих данных конструкций традиционно используют балки перекрытия, располагая их на одинаковом расстоянии. А уже между ними укладывают заполнители.

Для изготовления балок применяют:

  1. дерево;
  2. железобетон;
  3. фасованный металлопрокат.

Деревянные межэтажные конструкции

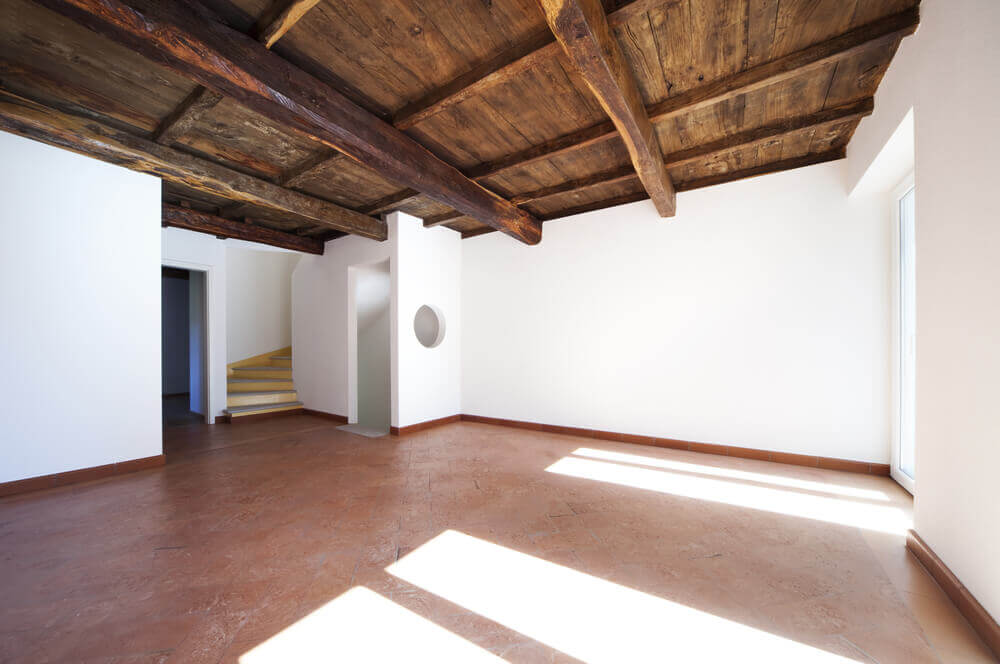

Деревянная межэтажная конструкция

Традиционно при возведении деревянных и каркасных малоэтажных архитектурных жилых строений применяются балочные межэтажные конструкции из дерева. Однако деревянные балки перекрытия не рекомендуется устанавливать на пролетах шириной более 5 метров.

На заметку! Если вы планируете обустраивать межэтажное разделение в доме с применением балок из дерева, то рекомендуем ознакомиться с техническими условиями на них.

На верхней стороне межъярусной перекрывающей конструкции, как правило, укладывают настил, выполняющий роль пола. Если под перекрытием будет находиться жилая комната, то снизу его также подбивают досками, оформляя потолок. В образовавшейся пустоте укладывают тепло- и звукоизолирующий материал.

Достоинства деревянной межэтажной конструкции:

  • деревянное перекрытие достаточно просто и оперативно можно смонтировать даже самой сложной конфигурации без привлечения специализированной техники, например, крана;
  • есть возможность получить довольно легкую, но прочную конструкцию при сравнительно недорогой стоимости.

Основным минусом является повышенная огнеопасность. К тому же при неправильной обработке древесина спустя некоторое время начинает гнить и заражаться жучком-короедом.

Особенности обустройства деревянной межэтажной конструкции

Традиционно деревянное перекрытие монтируется в несколько этапов:

Установка балок из дерева

Перед монтажом эти элементы несущей конструкции необходимо тщательно обработать антисептическими и огнезащитными составами. Если в качестве опоры будет использоваться стена из кирпича, бетона, пеноблоков или газобетона, то концы балки нужно обмотать двумя слоями рубероида. После установки ее в посадочное гнездо свободное пространство рекомендуется заполнить утеплителем, к примеру, монтажной пеной.

Установка наката

Его делают из щитов, собранных из досок. Накатные пластины крепятся к специальным брусьям, имеющие сечение 4*4 либо 5*5 см, называемыми черепными. А их заранее прибивают к боковым граням несущих балок. На накат уже фиксируют «чистый» потолок.

На заметку! Для грамотного подбора материалов, используемых при обустройстве наката, советуем ознакомиться с конструкциями деревянными для строительства. А также с деталями и изделиями из дерева для малоэтажных жилых зданий.

Укладка изолирующей прокладки. Для обеспечения хорошей звуковой и тепловой изоляции пустоты деревянной межэтажной конструкции непременно заполняют утепляющим материалом. В качестве утеплителя можно использовать минеральную вату, пенопласт, керамзит и даже стружку либо солому.

Применение «ватных» матов более предпочтительно перед другими «собратьями» — по весу вата намного легче керамзита, что позволяет значительно уменьшить нагрузку на перекрытие. Благодаря волокнистой структуре она способствует свободному проникновению воздуха между помещениями. К тому же данный утеплитель отличается достаточно высокими изолирующими параметрами.

На заметку! Перед обустройством изолирующей прокладки необходимо непременно между балками расстелить специальную пароизоляционную пленку, пергамин либо толь. При этом их концы должны заходить на несущие элементы межэтажной конструкции на высоту не менее 5 см.

Толщина изолирующей прокладки из любого материала должна быть больше 10 см. А при разделении холодных и отапливаемых помещений – в два раза толще.

Безбалочные перекрытия

Данная межэтажная конструкция собирается из однородных составляющих (плит либо панелей), уложенных вплотную. Также это может быть залитый монолит. С учетом технологий, используемых для обустройства перекрытия, они могут быть:

  • сборными;
  • монолитными;
  • сборно-монолитными.

Сборные межэтажные конструкции

Такой вид конструкций наиболее востребован в кирпичных домах. Для их обустройства используют сплошные легкобетонные либо многопустотные панели. Размеры плит перекрытия подбирают с учетом двух параметров: их несущей способности и ширины пролета.

Бетонным элементам межэтажной конструкции, в сравнении с деревом и металлом, не страшна повышенная сырость. Такие конструкции способны выдерживать полезные нагрузки более 200 кг/м2.

Но при их укладке нужно непременно привлекать грузоподъемную технику. И второй минус – специализированные заводы выпускают данные изделия лишь стандартных размеров, что ограничивает возможность возводить малоэтажные строения оригинальной конфигурации.

Особенности монтажа

Плиты перекрытия укладывают на «подушку» из песчано-бетонной смеси. Их края должны заходить на стену не менее чем на 100 мм. Все стыки непременно заделываются таким же раствором.

Полистиролбетон для перекрытий

Облегчённый бетон, используемый в основе конструкции, позволяет монтировать несколько видов перекрытий:

  • монтажное перекрытие, при котором монтируются несущие балки и используются плиты перекрытия;
  • полумонтажное перекрытие, наличие железобетонного слоя, позволяет и защищает цельность структуры;
  • монолитную, используемую по профнастилу.

Весовые характеристики позволяют облегчить давление на каркас строения. В таком случае, требования к прочности стен уменьшаются, что позволяет дать распространенность такому перекрытию и обеспечивают его универсальность. Прочность, наличие защиты и сопротивление шуму не уменьшаются из-за пористости структуры. Лёгкий монтаж дополняет положительные аспекты использования именно такого перекрытия.

Монолитные железобетонные перекрытия

Выбор на железобетонные покрытия падает при необходимости в надёжных и крепких конструкциях. Устройство такого перекрытия обязывает соблюдения норм безопасности. Техника, используемая при установке, должна быть проверена и использоваться только профессионалами. Применение балок любой длины и размера, позволяют конструировать помещения любой сложности. Здесь необходим большой объём работ, установка опалубки, правильно уложенная и залитая бетоном арматура, обеспечит значительный объём работ и затраты средств.

Сооружение съёмной опалубки горизонтальной ориентации – первый процесс. Для неё используются деревянные щиты, либо фанера. Установка ригелей для выравнивания опалубки обеспечивается опорными стойками в вертикальном положении.

Составные части временной опалубки просты в изготовлении и представлены на рынке строительных услуг. Размеры щитов часто приходиться переделывать под размер помещения, особенно, если перекрытие особой формы.

Монолитные перекрытия на порядок качественнее разборных, а также отсутствует необходимость в дорогостоящей перевозке. При отсутствии швов, бетон имеет более цельную структуру и отличается повышенной прочностью.

Опалубка устанавливается горизонтально, исключая наличие зазоров. По протяженности устанавливают арматуру, оплетая проволокой в виде сетки, делая ячейки по 20х20 сантиметров. Арматура укладывается с зазором более 2,5 сантиметров. Для соблюдения размерностей необходимо использовать специальные подставки. Есть возможность самостоятельного изготовления их из подручных материалов.

Размерность арматурных стержней высчитывается в соотношении с размером перекрытия. Учитывается способность сопротивления нагрузке. При необходимости добавляется дополнительный ряд арматуры. Для этого необходимо специальным образом заранее подготавливать плоскость первого ряда.

Между железобетонным перекрытием и несущими стенами необходимо использовать пояс из хомутов, для увеличения прочности. Бетон может быть заказным, а также рентабельно производить его на месте используя бетономешалки. Равномерность распределения бетона необходимо поддерживать весь процесс заливки, следя за скоростью и непрерывностью наполнения в опалубку. Снимать опалубку можно только после того как бетон наберет необходимую прочность.
