Водосточные системы

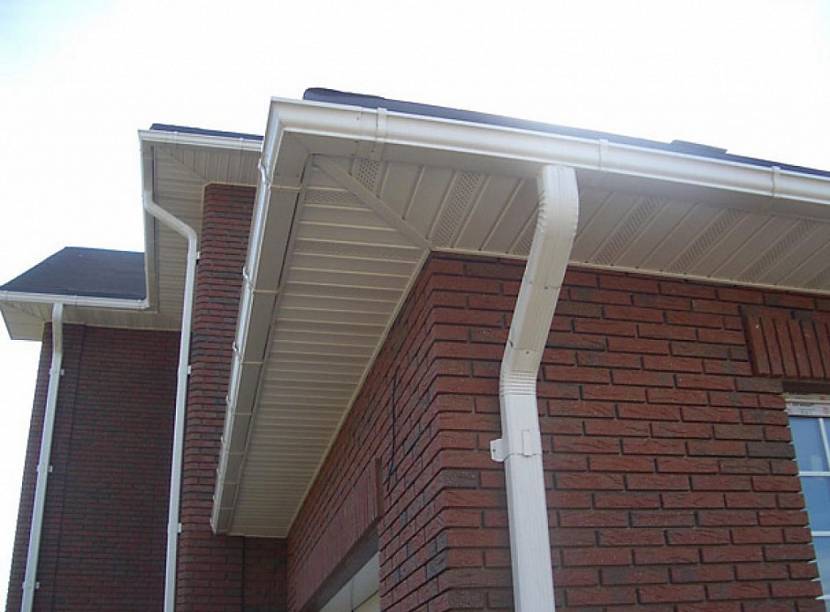

Водосток с крыши – система, обязательная при сооружении зданий. Основная её обязанность – собрать и удалить подальше от фундамента дождевую, талую воду, стекающую со скатов кровли. Обычно водосточную систему начинают собирать в процессе сооружения кровельной конструкции до сборки обрешётки. Хотя нередко случаются ситуации, когда крыша уже покрыта кровельным настилом, а водосток не был собран. Как пример, можно привести замену старой водосточной системы на новую.

Что такое водосток

Состоит системы из двух основных элементов:

  • Желоба (лотки), которые монтируются под свесом карниза.
  • Трубы, которые крепятся к стенам здания в вертикальном положении.

Дополнительно в состав входят:

  • кронштейны, поддерживающие желоба;
  • хомуты – крепление для труб;
  • воронки – промежуточный элемент между желобами и трубами;
  • сливы – нижняя часть водосточной трубы,
  • которая даёт направление сливу воды; различные фитинги (заглушки, отводы, тройники).

По каким параметрам выбирается водосток

Как и любые изделия, элементы водостока крыши дома имеют свои размеры. Основной из них – диаметр. Здесь имеется в виду диаметр вертикально устанавливаемых труб и горизонтально укладываемых желобов. Последние – это, по сути, те же трубы, только разрезанные вдоль пополам.

Выбирая водосточную систему, надо обязательно учитывать этот параметр, от которого зависит эффективная работа всей системы в целом. А его подбирают под площадь ската, под которую водосток смонтирован. Давайте обозначим соотношение этих двух параметров, а именно площадь ската и диаметры труб и желобов:

  • если площадь кровли не превышает 70 м², то водосточную систему собирают из желобов диаметром 90 мм, и труб 75 мм;
  • если площадь увеличивается до 130 м², то соответственно параметры диаметра увеличивают до 130 и 100 мм;
  • на более больших крышах диаметр водостока устанавливают 200 и 120 мм соответственно.

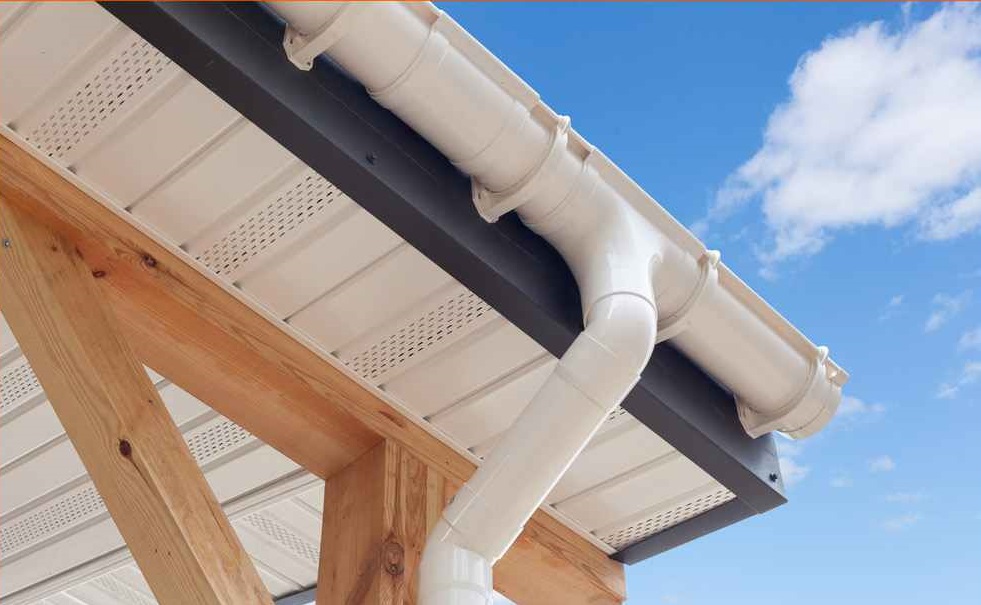

элементы системы водостока

Но в соотношении двух параметров иногда вклинивается количество стояков, расположенных на одном скате. Обычно трубные элементы устанавливают на расстоянии 10-12 м друг от друга. Поэтому приходится предварительно измерить длину карниза крыши, а уже потом рассчитывать количество трубных стояков. Чем больше вертикальных частей в конструкции водосточной системы, тем меньших параметров можно их выбирать. Хотя это не всегда приемлемо. Ведь на параметр площади ската влияет не только его длина, но и ширина. А она может быть разной. Поэтому в процессе проведения расчетов берут именно те показатели, а точнее соотношения, которые были обозначены выше.

Как выбрать количество элементов водосточной системы

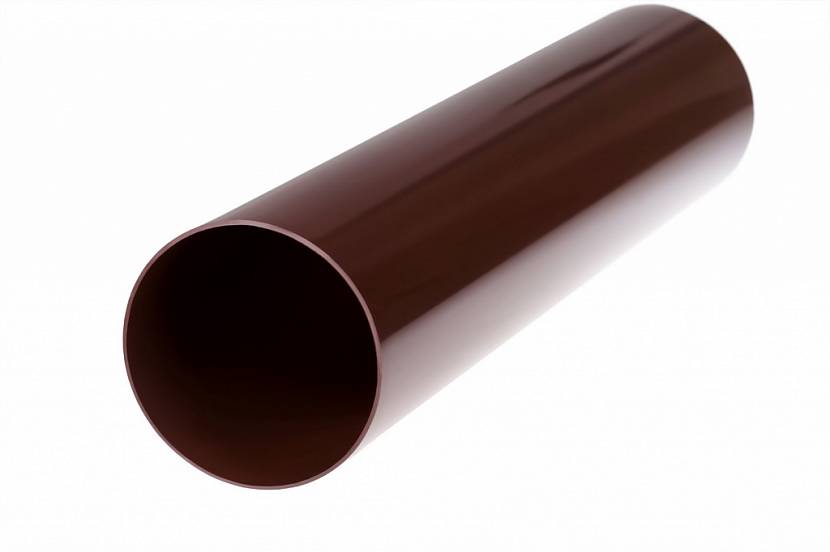

Итак, со стояками разобрались – между ними должно быть определенное расстояние: 10 или 12 м. А так как длина труб для водосточной системы стандартная – 3 м (хотя производители сегодня не придерживаются стандартного размера), то можно легко подсчитать, какое количество труб требуется на каждый водосточный вертикальный стояк. Он зависит от высоты дома. То есть высоту здания надо разделить на длину трубы, вот вам и количество требуемых элементов.

элементы системы водостока

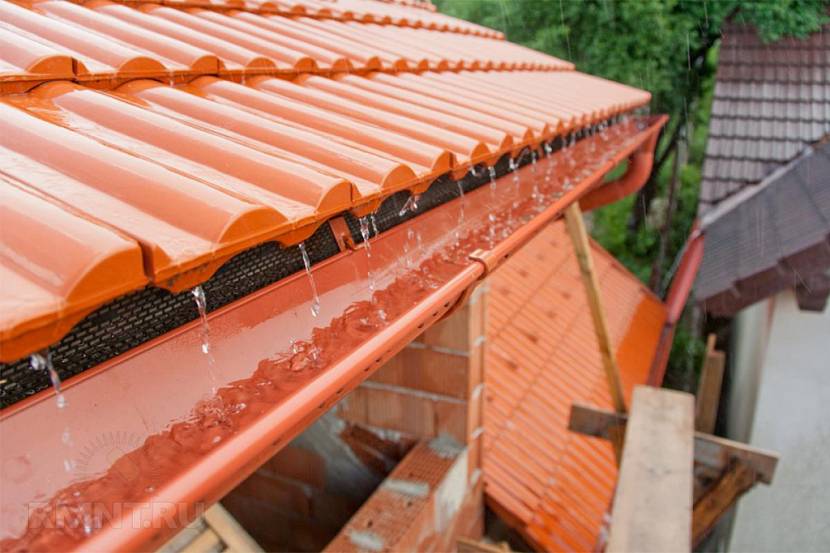

Точно также рассчитывается количество желобов. Только для этого надо измерить длину ската крыши по карнизу и разделить на длину приобретаемых лотков.

И количество остальных элементов системы водостока:

  • сколько стояков, столько водоприемных воронок;
  • количество заглушек зависит от количества концов горизонтальных частей, к примеру, для двускатной крыши потребуется четыре заглушки, по две с каждого ската;
  • кронштейны устанавливаются через каждые 50-60 см, поэтому их количество зависит от длины карниза;
  • монтажные хомуты, с помощью которых крепят к стене трубы, устанавливают через каждые 1,8-2 м, если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м;
  • сколько стояков, столько сливных отводов, устанавливаемых на нижнем конце трубной конструкции;
  • что касается колен, то на каждый стояк обычно устанавливают по две штуки.

Это самый простой расчет, который можно применять для простых скатных крыш. Если кровля, которая покрывает дом, имеет сложную конструкцию, то количество элементов водостока рассчитывают с учетом индивидуальных особенностей кровельной конструкции.

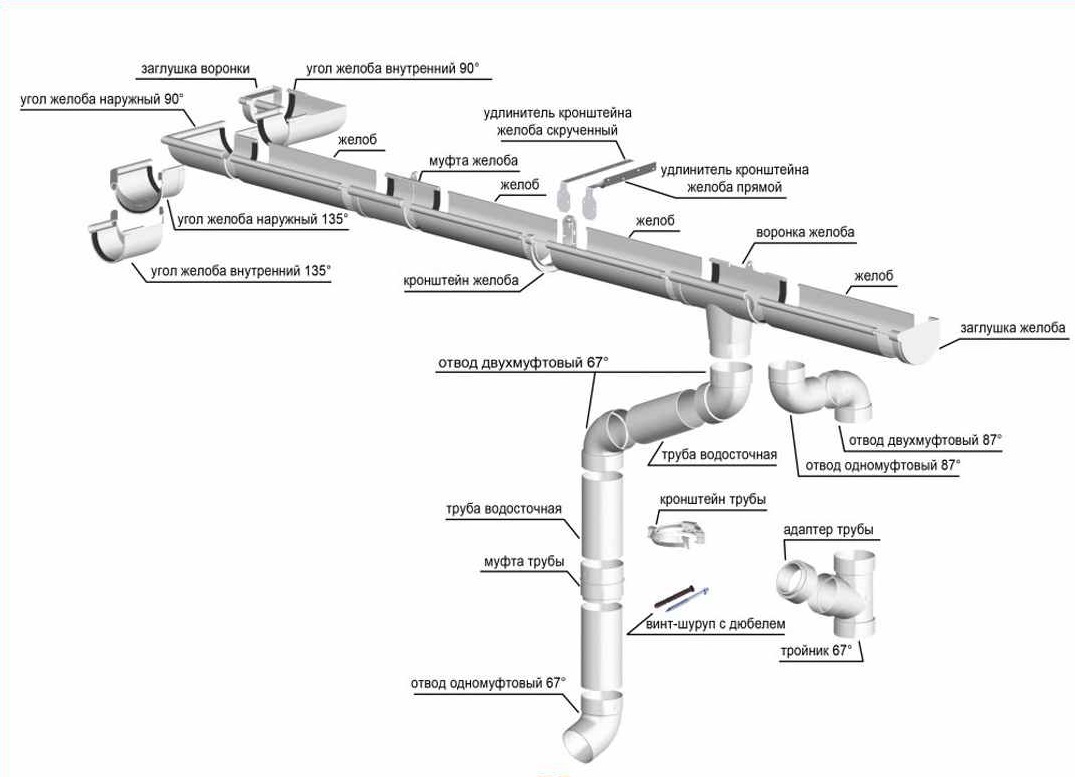

элементы водосточной системы кровли

Внутренний водосток

Это обязательный элемент плоских кровель.

Водосточные трубы в этом случае располагаются внутри здания. В домах из железобетонных панелей они находятся на лестничных клетках снаружи, а в кирпичных спрятаны в штробы, которые закладываются в проект и делаются при сооружении стен. После монтажа водосточной системы они закладываются кирпичом или зашиваются гипсокартоном.

Слив такой системы чаще всего подсоединен непосредственно к водосборному колодцу, но встречаются случаи, когда он выходит на улицу с цоколя здания.

Особые требования предъявляются к водосборным воронкам. Роль желоба на плоских крышах выполняет разуклонка, хотя в домах с техническим этажом встречается и большой центральный желоб, в котором и находятся воронки. Они должны иметь герметичное соединение с водосточной трубой, а прижимной фланец — с гидроизоляцией кровли. На инверсионных кровлях применяются двухуровневые воронки, собирающие воду как с гидроизоляционного слоя, так и с балластного.

Водосточные трубы ранее делались из чугуна, теперь приобрел распространение пластик. Это обычные канализационные трубы, но именно они не подвергаются коррозии и могут служить практически вечно.

Иногда в систему внутреннего водостока встраивается сифон, создающий водяную пробку, аналогичный сифону бытовой канализации. Он создает вакуумный эффект, благодаря чему вода не скапливается у воронки, а всасывается внутрь.

Практические рекомендации

Для скатных кровель существует одно требование по количеству водосборных воронок — не менее 1 на 24 метра желоба. Его диаметр зависит от интенсивности осадков в вашем регионе: чем их больше, тем больше должен быть диаметр как желоба, так и труб.

На плоских кровлях к этому расчету необходимо подойти ответственнее, так как застой воды на них может привести к порче кровельного покрытия. Максимальная площадь водосбора одной воронки составляет от 800 до 1200 квадратных метров, причем крайние из них должны располагаться как минимум на 1 метр дальше парапета. На частный дом хватит двух воронок — на случай, если одна выйдет из строя.

Монтаж наружных водосточных труб осуществляется после фасадных работ, но иногда проще закрепить кронштейны до их окончания. Так, при устройстве мокрого фасада их целесообразно установить до наклейки утеплителя, правильно рассчитав длину.

Во избежание засора системы рекомендуется установить в водоприёмные воронки решетки. У воронок внутреннего слива они входят в комплект, для наружных лучше приобрести их отдельно, особенно если рядом с вашим домом находятся деревья.
