Вентиляция с рециркуляцией

Вентиляция с рециркуляцией

Вентиляции с рециркуляцией воздуха представляет собой систему, где часть забираемого из помещения воздуха смешивается с холодным наружным воздухом, нагревает его до необходимой температуры и затем подает в помещение. Причем, эта система может быть применена только если воздух, поступающий из помещения, не содержит вредных веществ и токсичных примесей. Тогда как объем наружного воздуха в этой смеси должен соответствовать всем санитарно-гигиеническим нормам, указанным в СНиП, и должен быть не меньше значения санитарной нормы, предусмотренной для данного типа помещения.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Примечание: Рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами. Рециркуляция воздуха - это подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения.

Принципы работы вентиляции с рециркуляцией

Общая схема работы приточно-вентиляционной системы с рециркуляцией такова: через приток в помещение подается уличный воздух, который спустя некоторое время затягивается в систему вытяжки. Часть его безвозвратно выбрасывается на улицу, а часть поступает в смесительную камеру. Там воздух перемешивается со свежим притоком, охлаждая или нагревая его (зависит от типа и настроек системы), далее уже поступает в калорифер или кондиционер, из которых по вентиляционным трубам снова поступает в помещение. Основная цель рециркуляции – снижение нагрузки на системы обработки воздуха (калориферы, кондиционеры, проч.).

Чтобы воздух в помещении оставался свежим и пригодным для дыхания, при использовании рециркуляции в вентиляционной системе необходимо соблюдать такие условия:

  • Объем поступающего извне чистого воздуха должен составлять минимум 10% от производительности приточной установки;
  • В поступающем в помещение воздухе должно содержаться максимум 30% вредных веществ от предельно допустимой их концентрации.

Вентиляция с рециркуляцией и нагревом.

Холодный наружный воздух смешивается с теплым воздухом, забираемым из помещения, нагревается до необходимой температуры, а затем подается в помещение

  • вентиляторы включены
  • клапаны наружного и вытяжного воздуха открыты
  • нагреватель работает

  • приточные и вытяжные вентиляторы включены
  • клапаны наружного, вытяжного, рециркуляционного воздуха открыты, каждый в зависимости от установленного количества наружного воздуха
  • нагреватель работает

Вентиляция с рециркуляцией без нагрева

В переходный период при повышении температуры наружного воздуха и работающей системе отопления внутри помещения, задача приточной системы вентиляции сводится только к подаче свежего воздуха. При этом можно обойтись без дополнительного нагрева воздуха после рециркуляции.

  • вентиляторы включены
  • клапан рециркуляционного воздуха открывается пропорционально требованиям к температуре приточного воздуха
  • клапан наружного воздуха закрывается пропорционально требованиям к температуре приточного воздуха
  • нагреватель не работает

  • приточные и вытяжные вентиляторы включены
  • клапаны наружного, вытяжного и рециркуляционного воздуха открыты — в зависимости от требований к температуре приточного воздуха
  • нагреватель не работает

Применение рециркуляции воздуха в системах вентиляции допускается лишь в холодный и переходный периоды года (для установок кондиционирования в любое время года). При этом в помещение должен подаваться наружный воздух в количестве не менее указанного выше.

Рециркуляция воздуха не допускается:

  • из помещений, в воздухе которых имеются болезнетворные бактерии и грибки в концентрациях, превышающих установленные Госсанэпиднадзором России, или резко выраженные неприятные запахи
  • из помещений, в которых максимальный расход наружного водуха определяется массой выделяемых вредных веществ 1-ого и 2-ого классов опасности
  • из помещений, в которых имеются вредные вещества, возгоняемые при соприкосновении с нагретыми поверхностями воздухонагревателей, если перед воздухонагревателем не предусмотрена очистка воздуха
  • из помещений категорий А и Б (кроме воздушных и воздушно-тепловых завес у наружных ворот и дверей)
  • из 5-метровых зон вокруг оборудования, расположенного в помещениях категорий В1-В4, Г и Д, если в этих зонах могут образовываться взрывоопасные смеси из горючих газов, паров, аэрозолей с воздухом
  • из лабораторных помещений научно-исследовательсткого и производственного назначения, в которых могут производиться работы с вредными или горючими газами, парами и аэрозолями
  • из систем местных отсосов вредных веществ и взрывоопасных смесей с воздухом
  • из тамбур-шлюзов

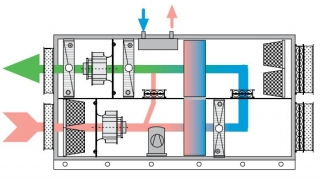

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Дополнительные схемы рециркуляционной вентиляции

Рециркуляция воздуха внутри помещения при помощи потолочного вентилятора

Рециркуляция с помощью одного потолочного вентилятора и разведенных в пределах одного помещения воздуховодов не предназначена для подачи или изменения объема притока наружного воздуха. Такие схемы, лишенные фанкойла и подключения к забору уличного воздуха применяются в ряде типов помещений (кафе, магазины, административные здания) исключительно для увеличения подвижности воздуха в рабочей зоне.

Внимание! Данный вариант нельзя назвать полноценной рециркуляцией, ведь при нем воздух забирается из одной части помещения в другую, чтобы он не застаивался.

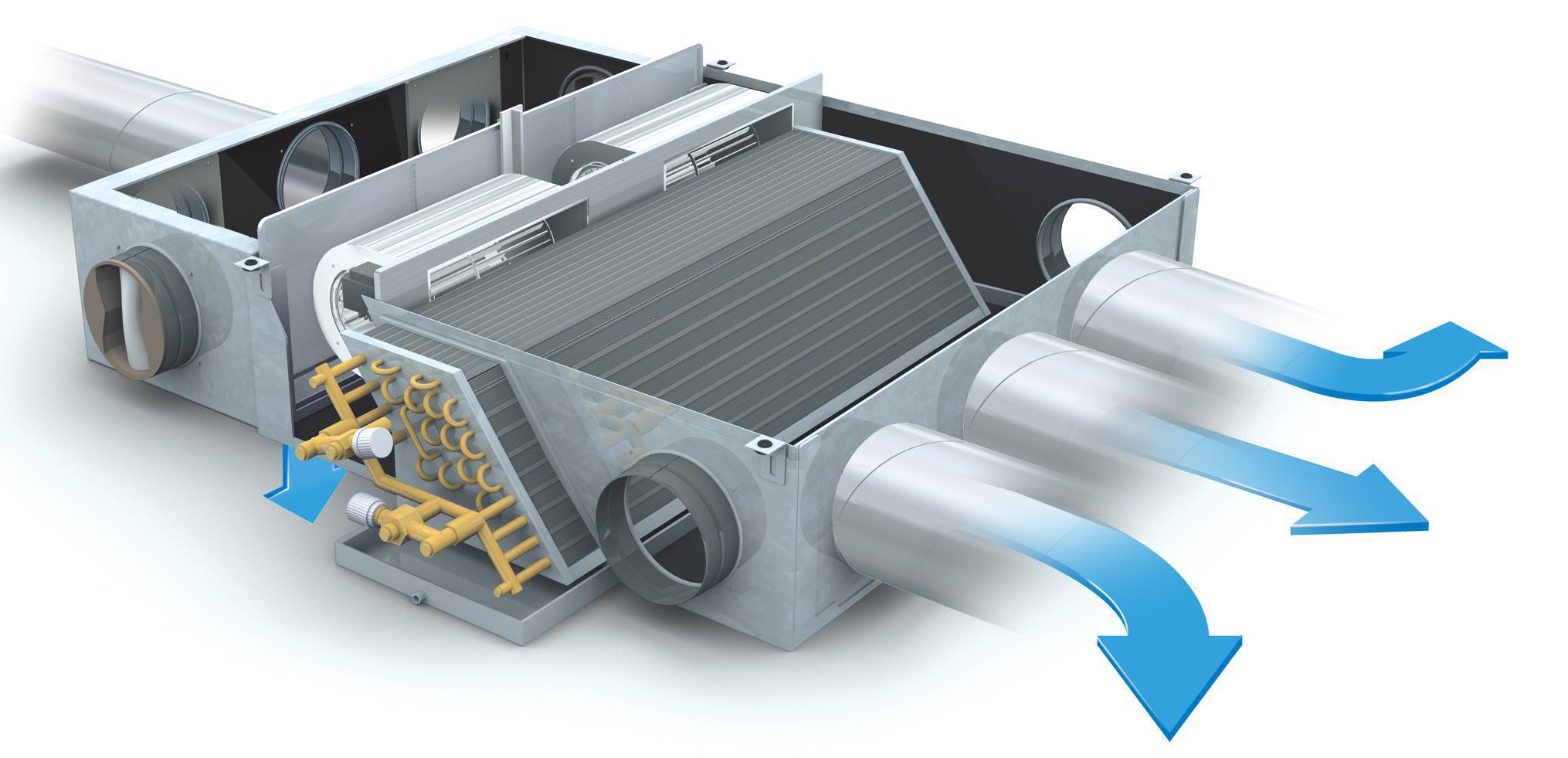

Рециркуляция воздуха внутри помещения при помощи фанкойла

Рециркуляция по данной схеме довольно распространена. В фанкойле присутствует теплообменник для охлаждения или подогрева воздуха, и промышленный вентилятор, осуществляющий его перемещение. Фактически, это канальный кондиционер, точнее его аналог. Такая система монтируется отдельно от основной приточно-вытяжной вентиляции и работает следующим образом: в одних зонах помещения забирается воздух, по воздуховодах подается в теплообменник, где подогревается или охлаждается, после чего другой сетью воздуховодов отправляется в другие зоны помещения.

Применение данной системы можно считать рациональным в малых и средних помещениях, где приточно-вытяжная вентиляция представлена, например, только стеновыми вентиляторами, смонтированными в вентиляционные шахты. Здесь выполнение полноценной комбинированной рециркуляционной вентиляции затруднено и нецелесообразно, а такой подход позволит создать приемлемый микроклимат при минимальных затратах без необходимости полной переделки всей вентиляции.

Рециркуляция при помощи фанкойла с подмешиванием уличного воздуха

Основой здесь выступает та же самая система с фанкойлом, что и в предыдущем случае, с единственным отличием – она имеет возможность забирать воздух и с улицы. Уличный забор регулируется вручную или автоматически управляемой заслонкой. Ее применение оправдано в основном тогда, когда в помещении уже смонтирована эффективная приточно-вытяжная вентиляция, модернизировать которую нет желания или возможности.

Такая система может применяться для нагрева или охлаждения воздуха в помещении, а также в качестве вспомогательной приточной установки.

Рециркуляция с применением заслонок

При применении двух двигателей разрешается использование как приточно-вытяжной системы вентилирования, так и полноценной или частичной вентиляции с рециркуляцией.

Температурный режим внешних воздушных масс в различное время года имеет разные значения и может изменяться в довольно широком диапазоне, в это же время температурный режим внутренних воздушных масс всегда должен находиться приблизительно на одном уровне, комфортном для жителей или работников.

Чтобы создать комфортную температуру в здании в зимний период года, нагреватель воздействует на рециркуляционные воздушные массы и нагревает их до заданной температуры воздуха в помещении и температурный режим выравнивается по заранее заданным параметрам. Каждое оборудование обладает своей тепловой емкостью, поэтому объемы подмешиваемых очищенных воздушных масс в различные периоды года могут составлять различное соотношение, все зависит от управления заслонками.

В теплое время года осуществляется точно такой же процесс, но уже производится охлаждение воздушных масс. Единственный момент, который необходимо учитывать — это то, что в теплое время года рециркуляционные воздушные массы обладают более низкой температурой и добавление очищенного воздуха осуществляется с учетом мощности кондиционера.

При создании рециркуляционной системы схема ее монтажа и функционирования должна разрабатываться только специалистами.

Достоинства и недостатки конструкции

Установка вентиляции такого типа не отличается от стандартного размещения аналогичной бытовой техники, но их автономность гораздо выше. У них нет привязки к вентиляционной системе, поэтому дизайнеры разработали ряд компактных вытяжек выдвижного типа, где применяется рециркуляция. Называются они телескопические вытяжки. Во время работы они осуществляют фильтрацию путем создания сильной боковой тяги, всасывая все загрязнения вместе с воздушным потоком. После отключения система утапливается в столешницу стола, очень удобно и оригинально.

Достоинства

У такого типа устройств производительность и мощность немного меньше, но это позволило производителям снизить и их стоимость, что только радует пользователей. Все составляющие систем испытывают меньшие нагрузки, поэтому работать безаварийно могут значительно дольше.

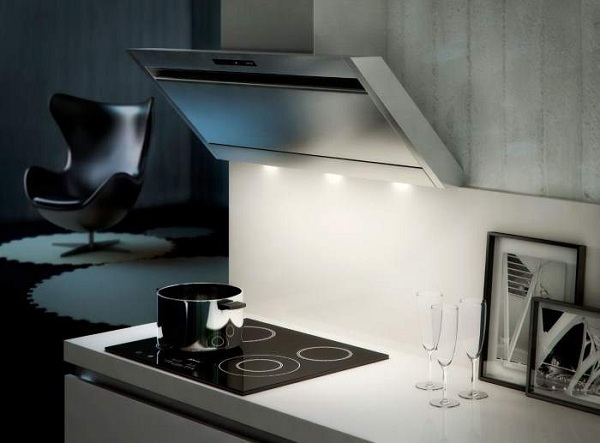

При функционировании такой системы нет места обратной тяге. Автономное расположение дает возможность свободной установки плиты — пользователи ее ставят там, где им наиболее удобно, не зависимо от расположения входа в вентиляционную шахту. Рециркуляционная вытяжка Рециркуляционная вытяжка в интерьере кухни

Недостатки

Самым большим минусом устройств с рециркуляцией можно назвать частую замену фильтров, которая происходит у вытяжки такого типа не реже 1—2 раз в год. Тем более что для качественной фильтрации применяется комбинация из жировых и угольных фильтров. Жировые фильтры можно просто мыть, как жирную посуду, используя специальные средства
