Проектирование вентиляции

Проектирование вентиляции

Проектный отдел «ИНТЕХ» выполняет полный комплекс работ по проектированию внутренних инженерных систем зданий и сооружений гражданского и промышленного назначения и решает следующие задачи:

  1. Разработка предпроектных вариантов с укрупненными расчетами стоимости реализации
  2. Подготовка нескольких вариантов технико-коммерческих предложений, на основе использования различных типов оборудования
  3. Эскизное проектирование
  4. Проектирование кондиционирования, вентиляции, отопления, а также электрических коммуникаций и автоматизации (в т. ч. интеллектуальное здание) необходимых для безупречной работы
  5. Разработка полного комплекта проектной документации
  6. Проект реконструкции существующих систем вентиляции
  7. Авторский и технический надзор за выполнением монтажных работ

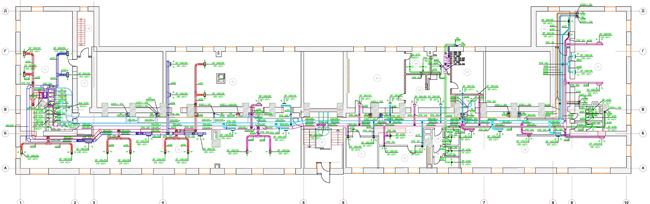

Проектирование вентиляции

увеличить +

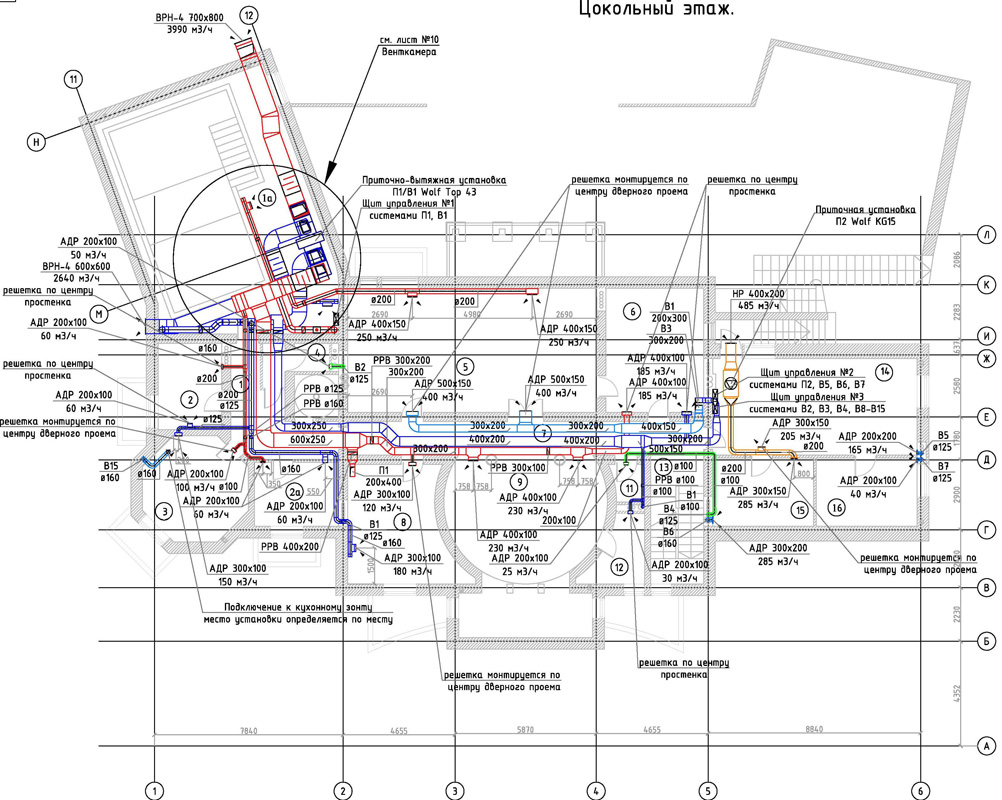

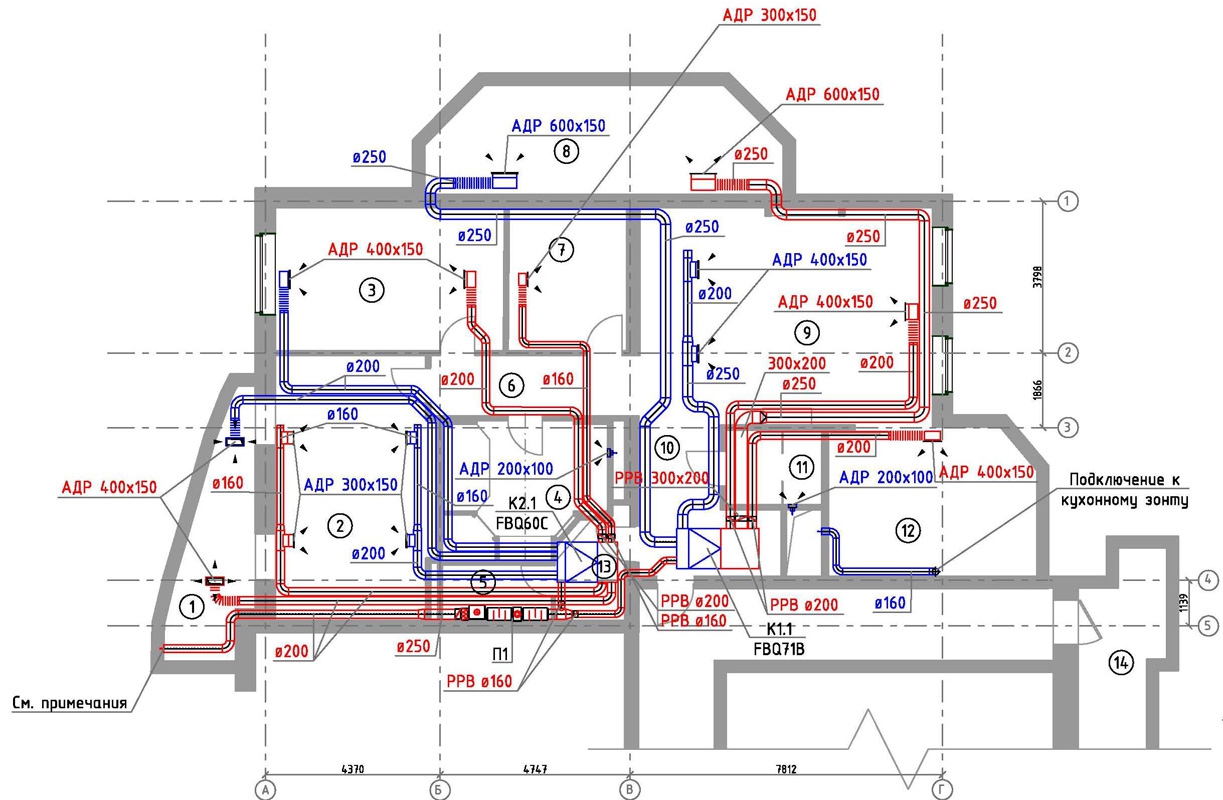

Примеры проектов

Технология проектирования

Используется технология сетевого проектирования с созданием электронной базы, которая существенно сокращает время, затраты и риски при разработке проектов.

Такая организация процесса способствует оптимизации полного комплекса работ: проектирование, комплектацию, отгрузку, монтаж, интеграцию и программирование, документирование.

Процесс разработки документации производится с применением передовых программных технологий и позволяет максимально автоматизировать тепловые, гидравлические, аэродинамические и акустические расчеты и оптимизировать технические решения для достижения высокого качества и надежности.

Проект выполняется руководствуясь требованиями:

  • санитарные требования
  • строительно-архитектурные требования
  • противопожарные требования
  • эксплуатационные требования
  • надежность оборудования
  • экономическая эффективность

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил, ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

увеличить +

Состав проекта

  • разработка общей схемы: общие данные и характеристики оборудования
  • выполнение расчёта теплопритоков и параметров воздухообмена
  • пояснительную записку и технико-экономическое обоснование
  • чертежи с нанесенными на них элементами
  • аксонометрические схемы вентиляции и кондиционирования воздуха
  • спецификации вентиляционного оборудования
  • результаты программы подбора оборудования и спецификацию

При подборе оборудования используются компьютерные программы подбора оборудования, предоставляемые компаниями - производителями, что позволяет подбирать оборудование с оптимальным соотношением цены и качества, а также обеспечивать гибкость и технологичность внедрения.

Расчетная часть включает в себя

  • расчеты тепло- и влагопоступлений в помещения;
  • количество вредных газовыделений (в основном углекислого газа CO2);
  • аэродинамический расчет.
На основании приведенных выше расчетов определяется расход приточного и вытяжного воздуха, определяется вид вентиляции, подбирается основное оборудование.

Графическая часть

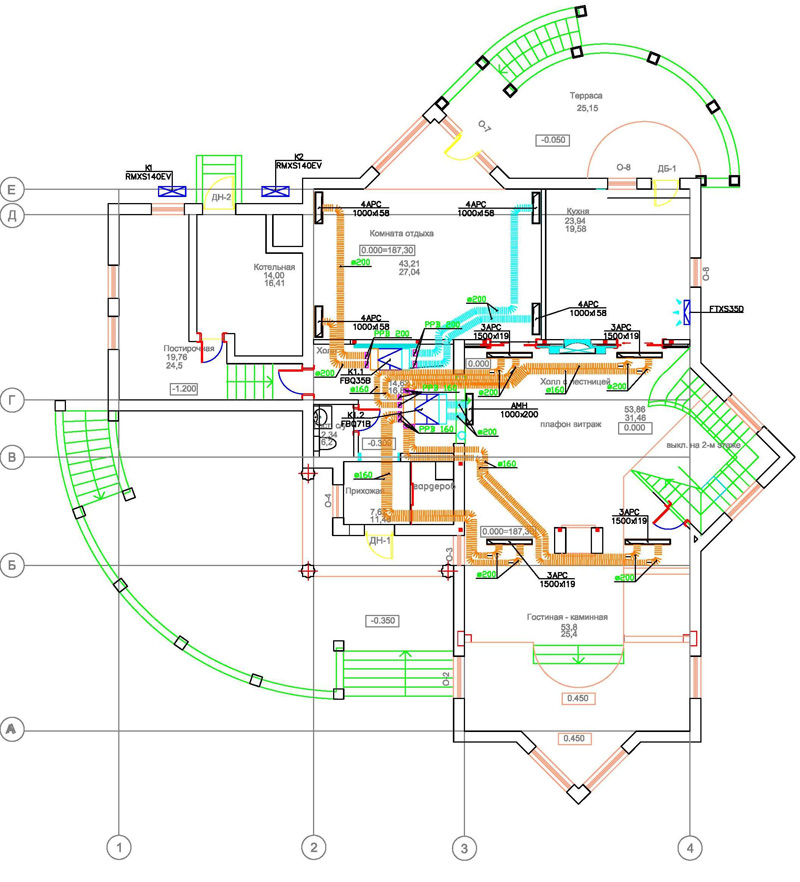

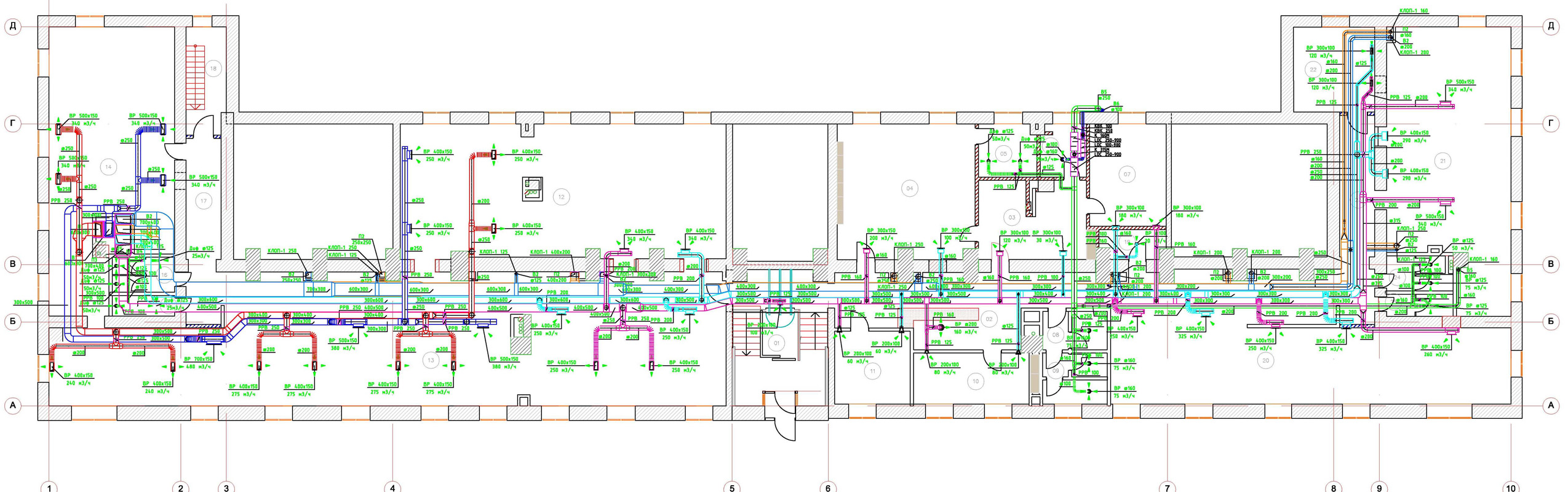

Графическая часть состоит из поэтажных планов, разрезов и фрагментов помещений с нанесенными на них элементами: воздуховодов, вентиляторов, воздухораспределителей и т.п.

На заметку!
Использование автоматизированной системы диспетчеризации приводит к значительному снижению эксплутационных расходов!

Процесс создания проектной документации в нашей компании осуществляется высококвалифицированными инженерами с применением передовых программных технологий, что позволяет максимально автоматизировать расчеты и оптимизировать технические решения для достижения высокого качества проектной документации.

Все проектные решения выполняются в соответствии с требованиям строительных норм и правил , ГОСТами, санитарно-гигиеническими, противопожарными и других нормами, действующими на территории Российской Федерации.

Этапы проектных работ:

  1. Предпроектная подготовка (разработка технического задания на проект);
  2. Проект, ТЭО (технико-экономическое обоснование);
  3. Рабочий проект;
  4. Исполнительная (рабочая) документация (разрабатывается после завершения монтажных работ).

Предпроектные предложения (ПП)

На стадии предпроектных предложений составляется исходно-разрешительная документация и разрабатываются соответствующие документы, которые проходят согласование в различных инстанциях.
Разработка документации
Разработка документации на стадии предпроектных предложений включает в себя следующие позиции:
  • общая пояснительная записка (содержит краткую характеристику состояния объекта, основные технико-экономические показатели и результаты расчетов экономической эффективности проектных решений, данные об объемах строительных и монтажных работ и др.);
  • расчет нагрузок (определение тепловых нагрузок и основных нагрузок объекта для присоединения к сетям);
  • принципиальные схемы инженерных систем (принципиальные решения по инженерному обеспечению – оборудованию системами вентиляции, кондиционирования, отопления, диспетчеризации, автоматизации и управлению инженерными системами);
  • технологические решения (чертежи, планы, спецификация оборудования и материалов с привязкой и др.);
  • инженерные системы и оборудование (обследование возможностей монтажа инженерных систем и оборудования на стадии строительства объекта, изменение качества инженерно-технического обеспечения при реконструкции объекта, замена сетей инженерно-технического обеспечения при капитальном ремонте объекта).

увеличить +

Рабочий проект (РП)

Разрабатывается на основании:

  • строительных планировок;
  • теплотехнических характеристик строительных конструкций;
  • технологического (подробного со спецификацией) задания.
На стадии рабочего проекта:
  • производится расчет тепловлаговыделений и на его основании расчет воздухообмена и кондиционирования для каждого помещения, обеспечивающего требуемые параметры;
  • подбирается оборудование (с определением всех его характеристик);
  • определяются потери напора в сети;
  • окончательно выбираются тип и принципиальная схема системы и определяется ее характеристики, количество воздухораспределителей и т.д.;
  • вычерчиваются планы с нанесением расположения оборудования и разводкой сетей воздуховодов и трубопроводов.
Далее:
  • чертятся аксонометрические схемы климатических систем;
  • выполняются аэродинамические и гидравлические расчеты;
  • определяется уровень шума;
  • заполняется спецификация по оборудованию, материалам, арматуре и т.д. с указанием фирмы-изготовителя и стоимости.

Рабочий проект вентиляционной системы утверждается в согласующих организациях (СЭС, пожарная инспекция, и т.п.) На основе этой документации производят заказ оборудования.

На этом стадия проектирования заканчивается. Рабочие чертежи передаются монтажной службе на объект.

Рабочая документация

После окончания монтажных работ разрабатывается рабочая документация: составляются исполнительные чертежи и исполнительная спецификация.

Основные принципы проектирования. Расчет теплового баланса помещения

Составление теплового и влажностного баланса для проекта вентиляции и кондиционирования производится общеизвестными методами, здесь должны быть учтены все факторы, влияющие на изменение состояния воздушной среды помещения. Для составления теплового баланса помещения необходимо определить все поступления и потери тепла в помещении. В помещениях различного назначения действуют две основные категории тепловых нагрузок:

  • тепловые нагрузки, возникающие снаружи помещения (наружные)
  • тепловые нагрузки, возникающие внутри зданий (внутренние).
Наружные тепловые нагрузки

Наружные тепловые нагрузки представлены следующими составляющими:

  • Теплопоступления или теплопотери в результате разности температур снаружи и внутри здания через стены, потолки, полы, окна и двери. Разность температур снаружи здания и внутри него летом является положительной, в результате чего имеет место приток тепла снаружи вовнутрь помещения, и наоборот - зимой эта разность является отрицательной и направление потока тепла меняется;
  • Теплопоступления от солнечного излучения через застекленные площади; данная нагрузка проявляется в виде ощущаемого тепла. Солнечное излучение всегда создает положительную тепловую нагрузку, как летом, так и зимой. Летом эта нагрузка должна быть компенсирована, а зимой она незначительная и интегрируется с теплом, вырабатываемым установкой искусственного климата.

Наружный вентилируемый воздух и проникающий в помещения воздух (за счет инфильтрации) может иметь также различные свойства, которые, однако, почти всегда контрастируют с метеорологическими требованиями помещений. Летом горячий и влажный (в некоторых широтах наоборот - сухой) наружный воздух существенно влияет на работу установки, охлаждающей и осушающей воздух; зимой холодный и сухой (или наоборот - влажный) наружный воздух должен быть подогрет и увлажнен. И только в промежуточный период между двумя этими временами года наружный воздух может в какой-то мере быть использован в форме бесплатного охлаждения помещений.

Следует отметить, что наружные тепловые нагрузки могут обладать различными свойствами, то есть, могут быть положительными и отрицательными в зависимости от времени года и времени суток.

Внутренние тепловые нагрузки

Внутренние тепловые нагрузки в жилых, офисных или относящихся к сфере обслуживания помещениях слагаются в основном из:

  • Тепла, выделяемого людьми;
  • Тепла, выделяемого лампами и осветительными приборами, электробытовыми приборами: холодильниками, плитами и т.д. (в жилых помещениях);
  • Тепла, выделяемого работающими приборами и оборудованием: компьютерами, печатающими устройствами, фотокопировальными машинами и пр. (в офисных и других помещениях).

В производственных и технологических помещениях различного назначения дополнительными источниками тепловыделений могут быть:

  • Нагретое производственное оборудование;
  • Горячие материалы, в том числе жидкости и различного рода полуфабрикаты;
  • Продукты сгорания и химических реакций.

Все перечисленные внутренние тепловые нагрузки являются всегда положительными, и поэтому в летний период они должны быть устранены, а зимой за их счет снижается нагрузка на установки обогрева.

Принципы выбора систем вентиляции и кондиционирования воздуха

Задача выбора системы кондиционирования или вентиляции должна решаться на основе технико-экономического сравнительного анализа нескольких возможных вариантов (2-х, 3-х и более). Для этого необходимо всесторонне рассмотреть и оценить объект по предъявляемым к нему требованиям, основными среди которых являются:

Санитарные требования
  • Необходимо поддерживать определенную температуру или температуру и влажность. Следует отметить, что поддержание влажности существенно удорожает проект.
  • Подавать в помещения свежий воздух (естественным или механическим путем) или использовать рециркуляционные системы;
  • Удалять воздух через местные отсосы или общеобменной вытяжкой (в производственном корпусе), либо с использованием естественной вытяжки (в жилых помещениях).
Архитектурно-строительные требования
  • Возможность установки наружного блока кондиционера на фасаде здания, а внутреннего блока кондиционера - в помещении (шкафные кондиционеры) или в подшивном потолке (сплит-система с притоком свежего воздуха). Возможность установки центрального кондиционера на техническом этаже или крышного кондиционера Roof-top на крыше здания;
  • Возможность проложить по зданию или помещению коммуникации воздуховодов, трубопроводов (особенно в реконструируемых зданиях).
Противопожарные требования по категориям помещений

Нормальные условия - помещения категории "Д" или пожароопасные "В", или взрывопожароопасные "А" и "Б" и соответствующие этим категориям проектные решения (установка обратных и огнезадерживающих клапанов, раздельная установка блоков оборудования, различные схемы прокладки коммуникаций).

Эксплутационные требования

Допустимо ли обслуживание и управление системой с центрального пульта управления или необходимо управлять (регулировать параметры) автономно (например, в случае, когда одна часть помещений ориентирована на юг, другая - на север) и необходимо обеспечить раздельные режимы работы оборудования на группы помещений.

Надежность системы

Особенно важны требования к надежности в прецизионном кондиционировании при точном поддержании микроклиматических параметров различных технологических процессов.

Экономические требования
  • Необходимо оптимизировать цену, сравнивая в проекте оборудование различных производителей и различного класса.
  • Для объектов необходимо разработать несколько принципиальных вариантов систем на базе различных типов оборудования и провести их сравнительную оценку.

ТКП и ТЭО в проектировании

Учет всех требований к вентиляционной системе, то есть нахождение оптимального проектного решения - это самая квалифицированная и ответственная часть работы. Это дело для наиболее опытных проектировщиков. Необходимо заметить, что в любом случае готовится не одно принципиальное решение, а несколько (2-3). Принципиальная схема вентиляции у всех решений, как правило, одна и та же, но имеются отличия в нюансах.

На этом этапе пишется Технико-Коммерческое Предложение Клиенту с основными показателями проектных решений, приблизительным составом оборудования для проектируемой системы вентиляции, и предварительной калькуляцией. Для выбранного варианта, или просто для варианта, который наиболее заинтересовал Заказчика, пишется Технико-Экономическое Обоснование.

Технико-экономическое обоснование проекта вентиляции

ТЭО - документ, в котором еще нет точного расчета проектируемой системы вентиляции, но уже записано:

  • Принципиальная схема вентиляции;
  • Основные характеристики производительности;
  • Какое примерно предполагается установить вентиляционное оборудование;
  • Где предполагается расположить оборудование;
  • Сколько будет стоить такая система вентиляции.

На этом трудная часть работы проектировщика как раз и заканчивается, потому что после одобрения ТЭО Заказчиком остаются практически только расчетные работы, такие как точный выбор вентиляционного оборудования и привязка к плану здания и т.п. Это уже рабочий проект - логическое завершение проектирования вентиляции.

Подведем итог по этапам

  • Обращение Заказчика;
  • Расчет воздухообмена;
  • Выбор принципиальной схемы;
  • Расчет теплопритоков;
  • Учет дополнительных требований;
  • Выбор оптимального проектного решения (самый трудный этап);
  • ТКП (технико-коммерческое предложение), 2-3 варианта;
  • ТЭО (технико-экономическое обоснование), 2-3 варианта;
  • Принятие решения Заказчиком;
  • Рабочий проект;
  • Согласование рабочего проекта;
  • Передача рабочей документации монтажной службе.

Монтажная служба составляет исполнительные чертежи и исполнительную спецификацию, по которым и будут производить монтаж спроектированной системы.

BIM проектирование систем вентиляции, кондиционирования и холодоснабжения
