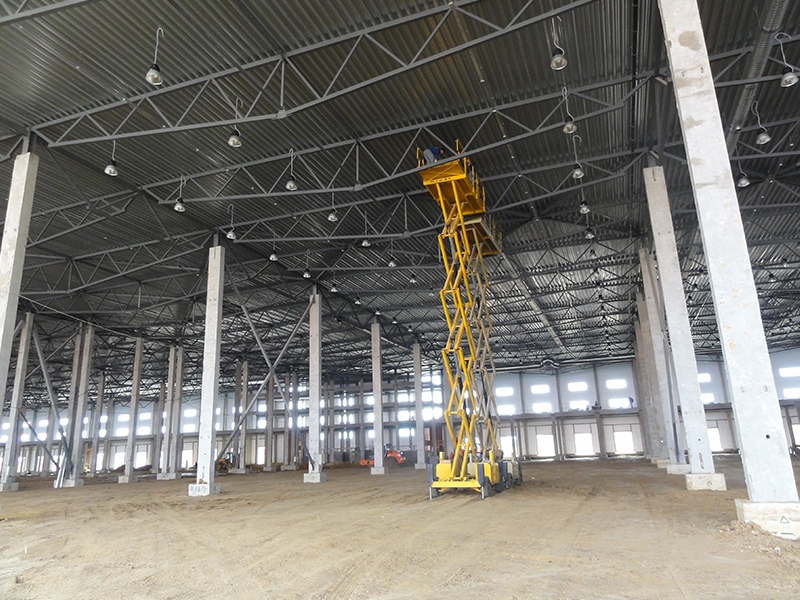

Монтаж вентиляции

Монтаж вентиляции

Монтаж вентиляции производится в соответствии с рабочей документацией, соблюдая четкую последовательность технологии операций. Вентиляция монтируется непосредственно под потолок. Монтаж производится с пошаговой проверкой каждого узла. Обязательно должен быть предусмотрен доступ к оборудованию для дальнейшего его технического обслуживания. На заключительном этапе производится наладочные работы.

Решим любую задачу по системам вентиляции, кондиционирования и отопления на вашем объекте в рамках вашего бюджета и сроков в Москве и Московской области! Звоните: +7 (495) 118-27-34

Бытовая вентиляция

В жилых помещениях размещают системы приточно-вытяжной вентиляции. Их задача - удаление загрязненного воздуха и обеспечение притока свежего воздуха. Монтаж может производится на любом этапе строительства. При проектировании бытовой вентиляции учитывается этажность и климатические условия эксплуатации. Так же часто предусматривают подогрев воздуха в холодное время года. Комнаты с повышенной влажностью оборудуются системой естественной вентиляции могут быть установлены канальные вентиляторы.

Промышленная вентиляция

В первую очередь устанавливаются воздуховоды. Затем устанавливают вентиляционные установки (приточно-вытяжные установки). На крупных объектах монтаж производится поэтапно по мере выполнения строительных работ. По завершению установки всех элементов вентиляции производится пуско-наладочные работы.

Важно учитывать при проектировании и монтаже, какая у вас будет кратность, т.е. сколько раз в час у вас будет происходить обмен воздухом на 100%.

Этапы монтажа

  • После согласования с заказчиком проектных решений или монтажных схем, составляется график выполнения работ. График отражает порядок поставки оборудования и материалов, а также последовательность и продолжительность этапов.
  • На основании проектно-сметной документации производится комплектация объекта оборудованием и материалами.
  • После завершения определенного этапа, производятся испытания с подписанием актов и исполнительных схем с представителями заказчика или генподрядчика.
  • После окончания всех монтажных работ производится пуско-наладка и сдача объекта в эксплуатацию: составляется исполнительная документация, включающая в себя акты скрытых работ, исполнительные схемы, сертификаты и т.п. для представления заказчику.
  • В ходе монтажа вентиляции выполняется авторский и технический надзор за выполнением проекта со стороны инженеров – проектировщиков и технических служб Компании.
  • Все этапы производственного цикла контролирует начальник производства.

При заключении договора Компания ИНТЕХ берет на себя обязательство выполнить все этапы в установленные сроки. В случае необходимости выполнения дополнительных монтажных работ, не вошедших в утвержденный раннее перечень, происходит согласование условий, порядка и стоимости их выполнения. Если указанные работы приводят к изменению сроков, то данные изменения могут быть дополнительно внесены в договор.

Как правильно подобрать вентиляционную установку?

Для этого нужно площадь помещения умножить на высоту потолков и умножить на количество замещения воздуха в час. Тем самым вы получите объем воздуха. Из данных параметров вы сможете подобрать вентиляционную установку. Кратность – количество поступающего воздуха в помещение в течении часа.

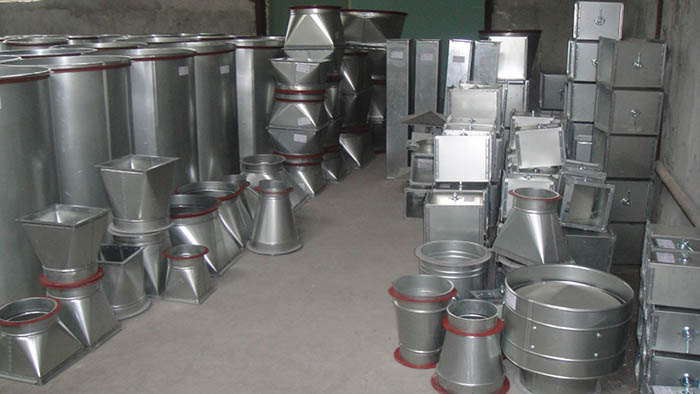

Монтаж воздуховодов

После согласования рабочей документации на первом этапе производится разметка для установки вентиляционного оборудования. Выявляются наиболее затрудненные места. Желательно избегать штробления несущих стен. Приточный воздух распределяется в помещении при помощи разветвленной системы воздуховодов, прокладываемых за подвесным потолком, в технических коробах или декоративных элементах. Трасса воздуховодов выполняется из оцинкованной стали или из гибких труб. Возможна установка калорифера (это канальный нагреватель, предназначенный для нагрева воздуха перемещающегося по воздуховодам). Если в приточной трассе находится охлаждающий модуль, то его защищают наружной теплоизоляцией (из-за перепада температур возможно выпадение конденсата). Вытяжные воздуховоды выполняют из оцинкованного железа. На конечном этапе устанавливаются решетки и диффузоры (ими можно регулировать приток воздуха), тип и расположение подбирается по дизайнерскому проекту. В случае необходимости подачи большего приточного воздуха применяются низкоскоростные воздухо-распределители (актуально при монтаже вентиляции в помещениях с повышенной влажностью). На конечном этапе могут быть смонтированы воздушные клапаны с переменным расходом воздуха. Это позволяет компенсировать тепло-избытки в помещении свежим приточным воздухом.

Монтаж вентиляционного оборудования (особенности)

В зависимости от предназначения помещения, подбирается индивидуальная система вентиляции. Ниже приведены примеры основных помещений и наиболее подходящего к ним типа вентиляционного оборудования.

  • В домах и квартирах (приточная установка - принудительная подача воздуха с подогревом и удалением его через шахту. Вытяжная установка - приток совершается естественным способом, а вытяжка с использованием вентилятора. Приточно-вытяжная установка - приток и удаление производится при помощи вентиляторов.)
  • В магазинах и офисах (Приточно-вытяжные установки, так же возможен монтаж вытяжных клапанов в окна и монтаж вытяжных вентиляторов в вентиляционные клапана.)
  • Для баров, ресторанов, кафе (Приточно-вытяжные установки совмещенные с системами кондиционирования и отопления)

Для экономии электро-энергии устанавливаются приточно-вытяжные установки с рекуперaцией.

Виды вентиляционных установок:

  • Приточные вентиляционные установки
  • Приточно-вытяжные вентиляционные установки
  • Центральные кондиционеры
  • Децентрализованные вентиляционные агрегаты
  • Вытяжные вентиляционные установки

Монтаж естественной вентиляции

Для такой вентиляции не требуется подвод электричества. Монтаж естественной вентиляции имеет свои нюансы, на которые стоит обращать внимание. Для обеспечения хорошей тяги как из помещения, так и непосредственно в него, необходимо иметь пластиковую трубу диаметром 125 мм. Все комнаты дома должны быть разделены на блоки:

  1. ванная - туалет
  2. кухня
  3. жилые комнаты
  4. подвал

Не стоит применять один канал на все блоки для входа и выхода воздуха, поскольку это может привести к тому, что воздух будет перемещаться не наружу, а в менее загрязненное помещение. Высота канала должна составлять 3-5 м. В потолочных перекрытиях всех комнат проделываются отверстия, подходящие под размер трубы. Подведенные трубы закрепляются при помощи специальных хомутов или металлической ленты к стенке или балкам. Весь трубопровод утепляется специальным утеплителем и обертывается фольгой. Отвод монтируется на крыше с последующей установкой аэратора для предотвращения попадания осадков, и заделыванием места примыкания отвода к крыше при помощи герметика или уплотнителя.

Проверка функционирования естественной вентиляции

Если вы заметили, что у имеющихся комнатных растений начали подсыхать кончики листов, чаще запотевают окна, появился грибок или плесень, то необходимо проверить систему естественной вентиляции. Проверка производится следующим образом:

  1. закрыть все окна и двери в комнату;
  2. подносим к вентиляционному отверстию небольшую полосу бумаги;
  3. если бумага прилипла, то система вентиляции исправна.
  4. Если этого не произошло, то открываем двери и окна и повторяем п.п. 1-3.
  • бумага не отклонилась. Система требует прочистки вентиляционного канала, которую проводит строительная компания или ЖЭК;
  • бумага отклонилась. В комнате наблюдается нехватка воздуха. Необходимо периодическое проветривание, либо установка приточного клапана или продуха.

Проверка на работоспособность вентиляции при помощи открытого огня (спичка, зажигалка) не рекомендуется, поскольку в канале могут находиться скопившиеся горючие газа.

Монтаж принудительной вентиляции

Монтаж системы вентиляции подобного типа чаще всего устанавливается в общественных местах с большим скоплением людей. Отличительная черта принудительной вентиляции - необходимость в электричестве для работоспособности вентиляторов. Даже если в ванной комнате имеется один вентилятор, который запитан от обычной лампочки, то это также будет являться принудительной вентиляцией.

На нормальную работоспособность такого вида вентиляции не оказывают влияние погодные условия, поскольку разницу давлений создают вентиляторы. Такая вентиляция не создаст обратной тяги, а очищение воздуха происходит при помощи специальных фильтров.

Реализация принудительной вентиляции может быть в нескольких вариантах:

  • моноблочная установка, рассчитанная на одно помещение;
  • моноблочная установка, рассчитанная на весь дом;
  • наборные системы, состоящие из воздухоотводов во все помещения, фильтров, вентиляторов, рекуператоров, шумопоглотителей и т. д..

Стоимость такой системы выше, чем стоимость естественной вентиляции (выше стоимость разработки, оборудования, монтажа, эксплуатации). Также такая система является рассадником для развития бактерий и микробов, поэтому ее установка нежелательно в тех домах, где есть больные астмой, аллергией, часто болеющие ОРВИ.

Все чаще рынок строительных услуг и материалов предлагает специальные вентиляционные установки принудительного типа, работающие на площади одного помещения. Монтаж такой установки производится на наружной стене, причем отверстия забора и вытяжения воздуха располагаются на небольшом расстоянии друг от друга. Такая установка не имеет особого смысла и не принесет большой пользы, поскольку обеспечить нормальную циркуляцию она не сможет. Согласно правилам, приточное и вытяжное отверстия должны располагаться друг от друга на расстоянии не менее 5 м при нахождении на разных стенах, и не менее 8 м при нахождении на одной стене. Только при таком условии появление мертвых зон маловероятно.

Установка принудительно вентиляции схожа с установкой приточного клапана для естественной вентиляции. Отличием является то, что отверстие можно разместить в абсолютно любом месте. Труба - воздуховод с вентилятором помещаются внутрь отверстия. Снаружи труба закрывается решеткой. Внутри помещения на конце трубы производится монтаж специального устройства, в котором находится фильтр, очищающий приточный воздух, шумопоглотитель и электрический нагреватель. Летом воздух спокойно может циркулировать через фильтр, а в зимнее время воздух должен немного разогреться при помощи электронагревателя. Управление таким устройством осуществляется автоматически при помощи автоматики, настраиваемой по таймеру или контролируемой температурным датчиком.

Основное отличие наборных систем принудительной вентиляции - монтаж одной приточной установки, расположенной на чердаке дома. От этой приточной установки каналы - воздуховоды разводятся по разным помещениям. По одним из них в помещение поступает чистый воздух, по другим – воздух из помещения поступает на улицу. Установка может оснащаться дополнительно осушителями, увлажнителями, обеззараживателями и т. д. Специалист проводит подбор воздуховодов необходимых размеров под конкретное помещение. В основном они изготавливаются из пластика, алюминия или стали.

Наибольшее предпочтение отдается воздуховодам круглой формы, поскольку в них меньше аэродинамических потерь. Алюминий и нержавейка являются более долговечными и устойчивы к механическим повреждениям, поэтому чаще можно встретить воздуховоды именно из этих металлов.

Подготовительная работа перед монтажом системы вентиляции

Работы по монтажу системы вентиляции проводятся согласно установленным срокам, которые согласованы и подписаны заказчиком. График работ должен содержать сроки, последовательность поставки и установки оборудования и комплектующих для вентиляционной системы.

В процессе монтажа будет потребность в следующих материалах:

  • уголок различного размера;
  • фланцевые шины;
  • гайки, болты, шайбы;
  • саморезы;
  • шпильки;
  • анкера;
  • монтажные скобы;
  • минвата;
  • армированный скотч;
  • медные трубки и шланги для дренажа;
  • крепежи с виброизоляцией различных форм.

Работа по установке воздуховодов вентиляционной системы должна начинаться при условии, что соблюдаются следующие требования:

  • в новостройке установлены все стены, перекрытия между этажами, а также внутренние перегородки;
  • подготовлены площадки, фундаменты для того, чтобы в дальнейшем было размещено наружное оборудование вентиляционной системы;
  • произведены работы по гидроизоляции мест размещения мокрых фильтров и камер;
  • подготовлены полы, спецоснования для того, чтобы на них размещались вентиляционные механизмы;
  • подготовлены опоры для шахт и крышных вентиляторов;
  • подготовлены отверстия в стенах, перекрытиях, перегородках под воздуховоды;
  • на стенах имеются отметки чистого пола;
  • проведены работы по оштукатуриванию стен по ходу воздуховодов;
  • остеклены внешние проемы, произведена установка дверей.

Крепеж воздуховодов к потолку

Крепление воздуховодов может быть как горизонтальным, так и вертикальным. Есть возможность и крепления в наклонной плоскости, но обычно этого не требуется. Стены и потолок – это то, к чему в основном крепят воздуховоды при помощи фиксирующих элементов. В зависимости от размеров и форм основного канала крепление может быть различным методом. В основном, это либо прямоугольное/квадратное, либо круглое сечение.

При горизонтальном креплении воздуховода к стене из железобетона, необходимо иметь железные/стальные кронштейны угольной формы. При помощи угловых подкладок их заделывают в стены. Имеющее на выступающей части кронштейна отверстие используется для подвесок воздуховода. В зависимости от габаритов воздушного канала регулируется и длина заделки в стену и размер наиболее подходящей планки.

Для крепления к железобетонной опоре должны быть:

  • уголок;
  • подкосы;
  • косынки из металлического листа.

Крепление плиты из стали производят при помощи дюбелей, к которой в дальнейшем будет прикручен уголок и подкос.

При горизонтальном креплении воздуховода он крепится кронштейнами, к металлической колонне – хомутами и траверсами.

Крепление воздуховода к балкам - двутаврам лучше всего делать стальными или железными скобами.

Теперь рассмотрим закрепление вертикально расположенных воздухоотводов (рис. 12). При круглом сечении воздушного канала при калибре до 1 м к стене из кирпича он присоединяется при помощи опоры, состоящей из:

  • металлической консоли;
  • спецподкладок;
  • хомутов из полосовой стали и уголка.

К железобетонной колонне круглые воздуховоды присоединяются при помощи кронштейна, который представляет собой приваренные к железной плите консоли и 2 половинных хомута, соединенных болтами после заключительной сборки.

Монтаж горизонтальной и вертикальной систем вентиляции

Данная работа должна проходить в такой последовательности:

  • осмотр места будущего расположения воздухоотвода;
  • все крепящие воздухоотводную систему элементы закрепляются на стене;
  • собирают детали в блоки и укрепляют хомуты, на которых будет произведена подвеска;
  • при помощи фланцевых креплений производится монтаж воздуховода;
  • сборка, закрепление системы;
  • проверка правильной работоспособности, соединений;
  • устранение вспомогательных приспособлений и проверка действия всей системы.

Перед началом монтажных работ проводится разметка мест, где буду располагаться крепежи, после чего производится их установка. Кронштейн закрепляется на наружной стене вместе с подъемником  и с консолью, состоящей из системы блоков. Производится сборка из отдельных деталей конструкции с растяжками. Далее устанавливают специальный зонт и поднимают собранную часть. Растяжками выравнивают, а далее закрепляют в нужном положении. Объединяют с частями, которые были установлены ранее, и закрепляют.

Для того, чтобы удлинить вертикальный воздуховод, можно сделать один из следующих вариантов:

  • удлинение конструкции снизу (применяется при необходимости увеличения пролета воздухоотвода);
  • наращивание сверху (используется в том случае, если вес конструкции больше, чем грузоподъемность используемых механизмов);
  • использование метода выдавливания (применяется при проведении вертикальных воздуховодов в шахтных треках/через проемы в кровле).

Как сэкономить при монтаже вентиляции

Автоматизация

Грамотно разработанная и интегрированная система автоматики, а также полностью налаженная система дает выход на проектные характеристики вентиляционной системы, надежность и безотказность функционирования вентиляции, безопасность работы, и сигнализации автоматики, моментально включающуюся при возникновении внештатных ситуаций.

Автоматизированные системы по созданию микроклимата обеспечивают легкое и эффективное управление и регулирование параметрами воздуха. Они позволяют оптимизировать работу оборудования, устанавливая параметры микроклимата в соответствии с заранее составленной программой, управлять работой климатических систем через Интернет или быть интегрированными в систему управления зданием (интеллектуальные здания). Кроме того, автоматика обеспечивает защиту оборудования и его компонентов от выхода из строя под воздействием внешних факторов.

По окончании пуско–наладочных работ ИНТЕХ передает Заказчику полную документацию, а также полное описание щитов автоматики, и проводит обучение эксплуатационной службы здания или предприятия таким дисциплинам, как техника безопасности и правильной эксплуатации системы.

Монтажный отдел "Интех"

  1. Предоставляем свои услуги по всей России.
  2. На рынке услуг более 20 лет.
  3. Предоставляем монтаж, поставку оборудования.  Составляем проектные решения, предоставляем  консультацию.
  4. Выезд специалиста на объекты (бесплатно).
  5. Все наши высоко квалифицированные специалисты прошли обучение и имеют опыт работы более 5-7 лет.
  6. Предоставляем гарантию 3 года.
  7. Обращаясь к нам вы получите быструю и бесплатную консультацию.

Обязанности ИНТЕХ

  1. Компания ИНТЕХ обязуется организовать и обеспечить производство работ по монтажу вентиляции в соответствии с проектной документацией и строительными нормами и правилами.
  2. ИНТЕХ своевременно извещает заказчика о необходимости освидетельствования скрытых работ и промежуточной приемки ответственных конструкций.
  3. Наша компания осуществляет поставку всех необходимых материалов, вентиляционного оборудования, конструкций, комплектующих изделий и строительной техники.
  4. ИНТЕХ гарантирует соответствие поставляемых материалов, комплектующих изделий, конструкций, систем и вентиляционного оборудования проекту, стандартам и техническим условиям, а также наличие сертификатов, технических паспортов и других документов, удостоверяющих их качество.
  5. Все оборудование ИНТЕХ сопровождает необходимой документацией предприятия-изготовителя.
  6. ИНТЕХ обеспечивает своевременное устранение недостатков и дефектов, выявленных и обоснованно указанных заказчиком или надзорными органами в ходе выполнения или при приемке работ.
  7. Наша компания своевременно извещает заказчика о готовности порученных работ к сдаче.
  8. После подписания акта сдачи приемки ИНТЕХ представляет по требованию заказчика исполнительную документацию в составе: исполнительных схем, актов о проведении испытаний вентиляционной системы, актов приема и сдачи работ, паспортов и инструкций по эксплуатации на вновь устанавливаемое вентиляционное оборудование.
  1. В актах или инструкциях по эксплуатации ИНТЕХ сообщает заказчику о требованиях, которые необходимо соблюдать для эффективного и безопасного использования созданной вентиляционной системы.

Обязанности Заказчика

  1. Заказчик передает нашей компании на период работ и до их завершения строительную площадку, пригодную для производства работ, исполнительную и другую документацию, относящуюся к договору.
  2. Если это оговорено в договоре, заказчик обеспечивает ИНТЕХ необходимыми материалами в установленные сроки с приложением документов, удостоверяющих их качество. График и номенклатура поставки материалов согласовывается с нашей компанией.
  3. Заказчик обязан принять и оплатить выполненные работы в порядке, предусмотренном в договоре и его приложениях.
  4. Заказчик обязан приступить к приемке работ и окончить ее не позднее оговоренного договором срока после получения соответствующего извещения от компании ИНТЕХ.
  5. Заказчик вентиляционной системы осуществляет приемку выполненных работ путем подписания актов освидетельствования скрытых работ и актов промежуточной приемки ответственных конструкций.
  6. Окончательная приемка результата выполненных работ осуществляется после выполнения нашей компании всех обязательств, предусмотренных договором, с составлением акта сдачи-приемки.

Если в ходе проведения приемки выполненных работ выявляются недостатки, стороны составляют акт, в котором указываются характер этих недостатков и срок, необходимый для их устранения. Отмеченные в акте недостатки (недоделки) ИНТЕХ устраняет за свой счет в оговоренные сроки.

Гарантии и ответственность

ИНТЕХ берет на себя ответственность за надежность системы в целом и предоставляет гарантии качества на все выполненные конструктивные элементы вентиляционной системы и монтажные работы.

Гарантийный срок на выполненные работы по монтажу и оборудование, поставленное на объект, устанавливается в течение 3 лет с даты подписания сторонами акта сдачи-приемки выполненных работ или акта сдачи-приемки во временную эксплуатацию системы вентиляции.

Дефекты, обнаруженные в период гарантийной эксплуатации, допущенные по нашей вине, ИНТЕХ устраняет за свой счет и в согласованные с заказчиком сроки.

ИНТЕХ дает гарантию на созданную систему вентиляции в течение 1 года, если для ее монтажа частично или полностью использовались материалы или оборудование, поставленные заказчиком.
