Вентиляция склада

Вентиляция склада

Вентиляция склада – это одно из ключевых требований по обеспечению сохранности товаров в складских помещениях. Оптимальный режим хранения разрабатывается для каждой конкретной группы товаров и описывается в соответствующей нормативной документации (например, «Проект приказа Росалкогольрегулирования …» для складов алкогольной продукции, «Инструкция N 9-7-88» для зерна и круп, «Ведомственные строительные нормы …» для хранения строительных материалов и пр.).

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

В каждом отдельном случае на систему вентиляции ложится прямая задача по обеспечению необходимых режимов температуры и влажности, поэтому для каждого складского объекта разрабатывается индивидуальный проект вентиляции – в соответствии с поставленными целями и особенностями складского помещения.

Существует несколько основных способов организации складских помещений:

  • Складские помещения простейшего типа - защита от атмосферных осадков под навесом.
  • Предохранение от воздействия атмосферных осадков и высоких температур в утепленных складах.
  • Защита от низких температур в утепленных отапливаемых складах.
  • Предохранение товара от воздействия высоких и низких температур, температурных перепадов и колебаний влажности в складах с искусственно поддерживаемым микроклиматом.

Требования к хранению

Для корректного хранения большинства групп товаров необходимы капитальные строения. Складские помещения должны быть сухими, чистыми, хорошо проветриваемыми, без посторонних запахов. Относительная влажность в помещении должна составлять от 50 до 70%, температура – от +5 до +180 С. Контроль температуры и влажности осуществляется ответственными сотрудниками (лаборатория, ОТК). В складах должны быть установлены поверенные гигрометры психрометрические – их показания ежедневно вносятся в соответствующие журналы регистрации показаний.

Резкие колебания температуры и влажности даже в пределах допустимых диапазонов недопустимы – стабильность показаний обеспечивается системами вентиляции, отопления и кондиционирования.

Требования экономии энергии

Требования максимальной экономии энергии официально закреплено в Постановлении по тепловой защите зданий, разработанном на основе действующего Закона об энергии, а также в известном Федеральном законе о воздушных выбросах. С учетом этого требования должны проектироваться и создаваться все системы инженерного оборудования зданий и складов. На фоне повышенного внимания к теплоизоляции возводимых объектов все большее значение приобретает техника вентиляции и кондиционирования воздуха, прежде всего во вновь строящихся зданий. Эти системы обязаны в полной мере соответствовать уровню техники.

В то время как обычные отопительные установки обусловливают лишь тепловой режим здания, системы кондиционирования воздуха способны выполнять более широкие специальные задачи по качеству воздуха помещений, оказывая влияние не только на его температуру, но также на влажность и чистоту. Тем самым, безусловно, вносится существенный вклад в дело сохранения здоровья и работоспособности человека, причем одновременно достигается и другой положительный эффект, а именно решается проблема защиты зданий от скоплений влаги в стенах конструкций и на самих стенах и заметно повышается звукоизоляция строений. По соображениям гигиены и с учетом ряда физических аспектов из области строительного дела необходимо в обязательном порядке отводить из помещений воздух, пропитанный влагой и содержащий вредные вещества и запахи.

Решение технических проблем вентиляции

Для решения связанных с вентиляцией технических проблем существует множество разных возможностей. При этом, выбирая ту или иную установку, приходится учитывать особые граничные условия, относящиеся к данному зданию или помещению, ибо только решение применительно к конкретной проблеме даст искомый результат - экономичный, экологически чистый, энергосберегающий способ строительства. Поэтому все инженерные коммуникации, системы оборудования зданий, и техника кондиционирования воздуха в частности, непременно должны рассматриваться в тесной связи с архитектурно-строительными решениями строящегося объекта.

От чего нужно отталкиваться при выборе вентиляционной системы?

Каждый заказчик хочет не только сэкономить, но и добиться максимальной эффективности.  Для правильного выбора комплектных установок (систем) либо их отдельных элементов необходимо обладать определенной информацией, в большей или меньшей степени характеризующей эти установки. Речь идет прежде всего об объемных расходах воздуха; мощности, идущей на нагрев и охлаждение; разностей давлений.

Отталкиваться нужно и от площади помещения, высоты потолков, количества помещений с разными температурами, степени загрязнения воздуха, расчетного уровня шума.

Но один из основных факторов является то, что вы собираетесь хранить на складе.

Например если это склад с продовольствием, то важно учитывать санитарные нормы хранения, постоянную температуру воздуха, определенную влажность.

Если же на вашем складе имеются выделения вредных веществ то необходимо применить интенсивную вентиляцию учитывая нормы пожарной безопасности.

По санитарным нормам желательно установить вентиляцию таким образом, что бы обеспечить 100% обмен воздуха в течении 1 часа.

Виды вентиляции

  • обогрев приточного воздуха электричеством
  • обогрев приточного воздуха водой

Преимущества и недостатки той или иной установки

Приточно-вытяжная установка с электрическим нагревателем

Как правило в такую установку монтируется рекуператор, делается это для уменьшения затрат электро-энергии. Разумным решением установки рекуператора на складском помещении от 1000 м2. Рекуператоры бывают роторные и пластинчатые. Как правило большинство используют пластинчатые рекуператоры, из-за его не сложного устройства, небольшой стоимости, и высоким КПД. Недостатком является обмерзание пластит при низких температурах, в таком случае лучше установить роторный рекуператор.

Приточно-вытяжная установка с водяным нагревателем

Для установки такой системы необходимо иметь свою котельную, или собственную трассу с горячей водой (90-70 Со) Изначальная стоимость установки  будет дороже чем ПВУ с электрическим нагревателем, но в дальнейшем его эксплуатация не только себя окупит, но и будет экономить ваш бюджет.

Так же при желании заказчика могут быть установлены секции охлаждения в ПВУ с водяным и электрическим нагревателем.

Воздушно-тепловые завесы

Установка воздушно тепловых завес необходима как минимум при въезде на склад. Они устанавливаются над воротами.  Если у вас склад разделен на разные помещения с разной температурой, то необходимо между ними установить воздушно-тепловые завесы. Работает как преграда не позволяя теплому воздуху просачиваться в помещение с более низкой температурой и наоборот, так же она не позволяет просачиваться газам, пыли.

Отопление складов

Отопление складов важная часть при проектировании склада, система отопления должна располагается в легко доступном месте, для его непосредственного обслуживания. Системы отопления бывают воздушные и водяные. Водяное отопление устанавливается как правило вдоль стен, где проходит отопление, что позволяет быстро и удобно установить его. Минусом является медлительность перепада температур. Воздушное отопление используется повсеместно и подключается к приточной системой вентиляции, что позволяет нам обеспечить склад теплом и свежим воздухом за небольшой промежуток времени. Так же такую систему выгодно использовать в помещениях с высокими потолками, что нельзя сказать о системе с водяным отоплением. Высокий КПД до 95%. Недостатком является его габаритность из-за большой транспортировки воздуха.

Цели и задачи

Задачи, которые могут быть реализованы путем монтажа в одном или нескольких помещениях, а так же в зданиях в целом, всегда определяются требованиями, предъявляемыми к качеству микроклимата на том или ином объекте. Одна из важнейших задач состоит в замещении отработавшего воздуха свежим( т.е. воздухообмене) . Благодаря весьма простым способам вентиляции здесь уже достигнуты достаточно хорошие результаты.

О воздухообмене

Воздухообмен – это процесс замены отработанного (загрязненного, нагретого) воздуха чистым для создания оптимального микроклимата в складском помещении. Различают естественный и искусственный воздухообмен.

Естественный воздухообмен осуществляется за счет перепада давления внутри и снаружи воздуха – без применения специального оборудования. Он осуществляется путем естественного проветривания (через окна, форточки) – аэрации, а также за счет движения потоков воздуха через щели и поры в стенах, окнах, дверях и кровле – инфильтрация.

Искусственный воздухообмен осуществляется под воздействием специального оборудования, объединенного в системы вентиляции и кондиционирования.

Кратность воздухообмена – показатель, определяющий, сколько раз в час требуется полностью заменить весь воздух в помещении, чтобы достичь допустимых параметров санитарно-гигиенических норм в части загрязненности воздуха (ПДК).

Кратность воздухообмена N определяется по формуле: N = V / W раз в 1 час., где:

  • V 3/ч) – необходимое количество чистого воздуха, поступающего в помещение в течение 1 часа;
  • W3) – объем помещения.

Классификация вентиляционных систем, подходящих для разных складских помещений

Вентиляция обеспечивает:

  • Воздухообмен для комфортных условий работы.
  • Обогрев или охлаждение помещения для соблюдения условий хранения товара.
  • Устранение посторонних запахов, избытка влажности, сырости.

В зависимости от конструктивных особенностей складского помещения и необходимого режима хранения товаров различают несколько обширных групп вентиляционных систем. Они классифицируются:

  • По типу – естественные и искусственные.
  • По сфере действия – местные и общеобменные.
  • По назначению – приточные и вытяжные.
  • По конструкции – бесканальные и канальные.

Конструкционные отличия в разных типах вентиляционных систем

Естественные и искусственные системы вентиляции.

Естественная вентиляция складских помещений осуществляется за счет конструкционных особенностей здания и расположения воздуховодов, для искусственной вентиляции используются специальные механические приборы. Чаще всего применяются смешанные системы – с элементами механической и естественной вентиляции.

Приточная, приточно-вытяжная и вытяжная вентиляция.

Задача приточной вентиляции – подать в помещение чистый воздух параллельно с вытеснением загрязненного либо предельно холодного/горячего воздуха.

Вытяжная вентиляция, напротив, обеспечивает отток из здания загрязненного либо нагретого воздуха. Взамен него в помещение поступает свежий воздух, который зачастую дополнительно очищают либо нагревают.

Приточно-вытяжная система совмещает аэрацию помещения с отводом отработанного воздуха.

Общеобменная и локальная вентиляция

Общеобменная система вентиляции обеспечивает необходимый микроклимат в масштабах всего склада, местные системы выполняют точечные вмешательства (к примеру, удаление загрязненного воздуха на конкретном участке).

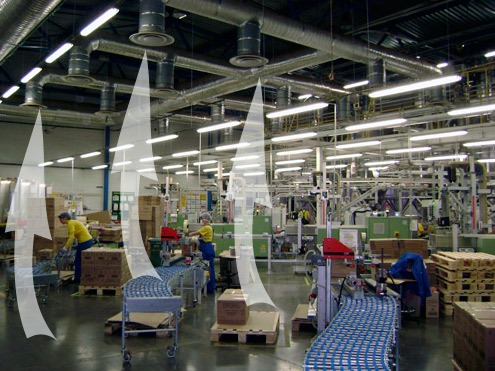

Канальные и бесканальные системы вентиляции

Канальная система вентиляции характеризуется значительным количеством воздуховодов, по которым навстречу движется чистый и отработанный воздух. В бесканальных системах подобных воздуховодов нет, чаще всего в них используются вентиляторы, встроенные в стены, потолки или перекрытия. Естественное проветривание также относится к бесканальной системе вентиляции.

Принцип создания перепадов давления, применимо к складу

Перемещение воздуха при естественной вентиляции осуществляется за счет давления, создаваемого вследствие разницы температур внутри и снаружи складского помещения. Аэрация успешно используется в тех случаях, когда нет необходимости в дополнительной очистке приточного воздуха. При этом обязательным условием успешного воздухообмена является высокий перепад по высоте между воздухозаборником и дефлектором, выпускающим отработанный воздух – разница в высоте должна быть не менее 3 метров.

Естественная вентиляция применительно к складам

Естественная вентиляция проста в использовании и не требует дополнительных экономических затрат по обслуживанию. При разработке системы воздуховодов необходимо тщательно рассчитать их расположение (длина горизонтальных участков не должна составлять более 3м), высоту и расположение вентиляционных шахт, розу ветров и метеорологические данные региона – естественная вентиляция очень сильно зависит от атмосферных показателей может оказаться малоэффективной, если ПДК пыли, газов или взвесей превышает 30% от санитарной нормы либо требуется дополнительная очистка воздуха.

В большинстве случаев система естественной вентиляции создается как дополнение к общеобменной принудительной вентиляции. Различают следующие виды естественной вентиляции:

  • Инфильтрация – неорганизованная вентиляция, выполняется за счет естественного воздухообмена между помещением и наружным пространством через воздухопроницаемые стены, ограждения, кровлю. Для складских помещений значение инфильтрации полуторакратно воздухообмену.
  • Вытяжная – отвод воздуха выполняется посредством отводящих каналов. Компенсировать отток воздуха может инфильтрация.
  • Приточно-вытяжная вентиляционная система обеспечивает циркуляцию воздуха в помещении: вводит чистый воздух через технические проемы в стенах и отводит отработанный воздух через вытяжные фрамуги или шахты.

Основные правила по монтажу естественной приточно-вытяжной вентиляции

  • В теплое время года технические проемы для притока воздуха снаружи помещений должны располагаться на высоте 0,3 – 1,8 м от пола.
  • В зимнее время года проемы устанавливаются: в складах высотой менее 6м – на уровне 3м от пола и выше; в складах высотой более 6м – не ниже 4м от пола.
  • Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши.

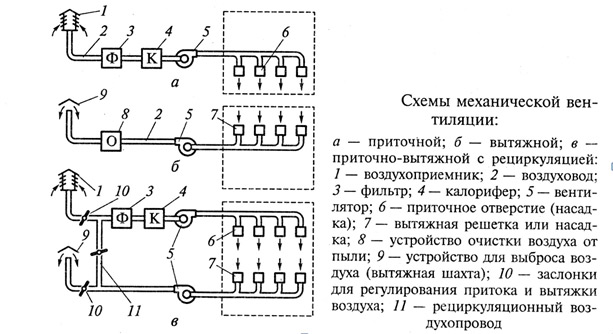

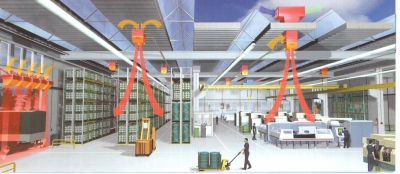

Механическая система вентиляции применительно к складу

Механическая (принудительная) система вентиляции значительно практичнее и надежнее, чем естественный воздухообмен:

  • Создание необходимых условий хранения товара в любое время года вне зависимости от температуры внутри и снаружи помещения.
  • Возможность дополнительной очистки, увлажнения, нагрева либо осушения воздуха.
  • Отвод воздуха на любые необходимые расстояния от склада.

Для каждого складского комплекса вентиляционная система разрабатывается индивидуально. Комплекс может включать следующие элементы:

  • Вентиляторы. Техническая основа любой принудительной вентиляции. Различают осевые, радиальные и диаметральные агрегаты. Каждый тип конструкции имеет свои особенности и оптимальные условия применения.
  • Вентиляторные агрегаты. Среди широкого ассортимента моделей встречаются конструкции, предназначенные для установки на крышах или в вентиляционных каналах.
  • Вентустановки приточно-вытяжные, вытяжные, приточные.
  • Воздушно-тепловые завесы обустраиваются в промышленных помещениях, складах, открытых площадках.
  • Шумоглушители снижают уровень шума в процессе работы вентиляционных установок.
  • Воздушные фильтры очищают приточный воздух до уровня, установленного санитарными нормами.
  • Воздухонагреватели (электрические, водяные) нагревают приточный воздух для создания благоприятных условий в помещении.
  • Воздуховоды служат для транспортировки воздушных масс.
  • Регулирующие и запорные устройства.
  • Воздухораспределительные устройства (решетки, плафоны, щелевые воздуховоды и пр).
  • Специальная тепловая изоляция.

Нормы вентиляции складов

При проектировании системы вентиляции следует руководствоваться строительными нормативными документами и требованиями к условиям хранения той группы товаров, что планируется размещать на складе. Из проектной документации обязательно необходимо учесть требования:

  • НТП-АПК 1.10.17.001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения»
  • СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»
  • СНиП 23-02-03 «Тепловая защита зданий»
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
  • СНиП 31-04-2001 «Складские здания»
  • ГОСТ 12.1.005–88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»
  • ГОСТ 12.1.004–91 «ССБТ. Пожарная безопасность»

Нормы кратности обмена воздушных потоков для складов



Расчетная температура воздуха в помещении (для холодного периода года), °С

Кратность воздухообмена в час

приток

вытяжка

1. Складские помещения для непродовольственных товаров

16

-

1

2. Складские помещения для продовольственных товаров

14

-

1

3. Экспедиции

14

2 (при отсутствии воздушно-тепловой завесы)



4. Цехи фасовки сахара-песка и крупы

18

По балансу

2 (и дополнительно местный отсос от технологич. оборудования)

5. Помещение предпродажной подготовки

18

2

1

6. Секции хранения конфликтных товаров

10

-

1

7. Материальный склад

10

-

-

8. Кладовая тары

5

-

1

9. Ремонтные мастерские

16

по расчету

10. Железнодорожный дебаркадер

5

-

1

11. Закрытые боксы для автомашин

5

по расчету

12. Залы образцов

18

-

1

Примечание. Расчетную температуру воздуха и кратность воздухообмена для служебных и бытовых помещений следует принимать в соответствии со СНиП «Вспомогательные здания и помещения промышленных предприятий».

Проектирование

Для разработке подробного проекта требуются следующие данные:

  1. Тип хранимой продукции, а также количество и объемы.
  2. Количество, мощность и тип основного освещения, применяемого на складе.
  3. Технические условия, которые демонстрируют возможность подключения к инженерным системам.
  4. Существующий тип воздухонагревателя.
  5. Есть ли нужда в охлаждении в летний период приточного воздуха.
  6. Обычное количество присутствующего на складе персонала.
  7. Расположение помещения по сторонам света.
  8. Подробная характеристика оконных и дверных проемов, их тип и количество.
  9. Наличие на территории склада конструктивных элементов – балки, колонны, ригеля и т.п.
  10. Тип кровли, а также возможность ее использования для прохода некоторых узлов вентиляции.
  11. Предполагаемые или возможные места, где будут присутствовать важные элементы системы вентиляции.
  12. Категория здания или помещения по противопожарному решению

Вентиляция склада из металлоконструкций

При разработке проекта вентиляции металлического склада наиболее рациональным выходом станет принудительная система с ручным или автоматическим управлением. Дело в том, что в дневное металлоконструкции очень сильно накаляются на солнце, вследствие чего в помещении более активно испаряется влага и растет влажность воздуха. В ночное время, когда температура резко падает (что также недопустимо для многих групп товаров) и на поверхности товара образуется конденсат. Поэтому в ночное время требуется более интенсивный воздухообмен.

Влажность воздуха

Избыточная либо недостаточная влажность воздуха губительно сказывается на качестве хранящегося товара. Для того, чтобы контролировать уровень влажности воздуха, специалисты ОТК ежедневно проверяют показания приборов и заносят данные в журнал учета.

В течение всего года системы вентиляции, отопления и кондиционирования совместно работают над обеспечением необходимых условий хранения грузов. Однако высокая разница между температурой снаружи и внутри помещения может привести к образованию конденсата и увлажнению продукции. Чтобы этого не произошло, необходимо более интенсивно проветривать складские помещения в осенний и весенний периоды, чтобы как можно быстрее выровнять температуры груза и воздуха снаружи помещения.

Расчет вентиляции склада с примером

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы. Расчет вытяжной вентиляции выполняется после расчета приточной вентиляции и основывается на обеспечении баланса приточного и вытяжного воздуха на объекте. В зависимости от особенностей складского объекта расчет можно производить:

  • по излишкам тепла
  • при повышенном содержании влаги
  • расчет выделений от персонала

Наиболее часто на складских объектах рассчитывают вентиляцию для снижения влажности внутри помещения. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Из этих показателей мы можем получить абсолютную влажность dн и dв.

  • В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении
  • Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.
