Обследование вентиляции

Обследование

Для определения состояния приточно-вытяжных вентиляционных систем промышленных, жилых и общественных зданий проводится их обследование. Определяется производительность системы, кратность воздухообмена в помещениях, состояние вентиляционных каналов и эффективность воздушных фильтров. По результатам обследования составляется акт установленной формы и подробный технический отчет.

Обследование вентсистем производится с использованием мультиметров (расход, температура, влажность, концентрации пыли по фракциям частиц), шумомера и другой специализиронной аппаратуры, с целью определения состояния вертикальных и горизонтальных каналов, причин неэффективной работы вентиляции, а также для контроля качества очистки вентиляционных каналов.

Решим любую задачу по системам вентиляции, кондиционирования и отопления на вашем объекте в рамках вашего бюджета и сроков в Москве, Московской области и любых регионах России! Звоните в ИНТЕХ-КЛИМАТ по телефону 8 (495) 118-27-34 или отправьте заявку.

Методики проводимых работ основаны на ГОСТ, ИСО и отраслевых МУ.

При необходимости даются рекомендации по реконструкции и поддержанию гигиены вентиляции, а также созданию систем очистки воздуха в системах приточно-вытяжной вентиляции.

Документация, результаты, инструменты обследований

Любую экспертизу сопровождает и завершает соответствующая документация. В ней указывают, кто и для кого проводит исследование, какими инструментами будут пользоваться специалисты, есть ли у них полномочия и требуемая квалификация. По результатам техаудита/анализа заказчик получает заключение в той или иной форме. Касательно систем вентиляции «вердикт» может быть одним из следующих:

  • чистая — на поверхностях воздуховодов и сетевых каналов нет видимых загрязнений, зон влажности, лабораторные анализы показывают соответствие параметрам санитарных норм;
  • требует очистки или дезинфекции — в ходе обследования воздухонесущих и распределительных поверхностей (решетки, диффузоры) выявлены загрязнения, присутствие микроорганизмов, частицы сажи, пыли или грязи попадают из системы вентиляции в помещение.

Обследование технического состояния вентиляции или ее санитарно-эпидемиологического соответствия нормам — процедура, после которой нужно оформить итоговые результаты. Как правило, они фиксируются в:

  • актах санитарно-эпидемиологического обследования — они служат основанием для вынесения решения о необходимости очистки или дезинфекции, на их основе выбирают тактику, план и инструменты процедуры;
  • заключениях об эффективности вентиляции — насколько качественно она проводит воздух в помещения снаружи, соблюдаются ли эксплуатационные характеристики;
  • актах или заключениях о техническом состоянии систем — в них фиксируют, соответствует ли она СНиПам, указывают рекомендации по дальнейшим действиям, выносят вердикт о возможности использовать конструкцию и том, прошла ли она паспортизацию;
  • ведомостях по дефектам в монтаже;
  • паспортах вентсистем — документы выдают после пуско-наладочных работ, при замере производительности, сдаче комплекса в эксплуатацию.

Результирующая документация может иметь иной вид в зависимости от целей проверки. От этого же зависит, в том числе, стоимость обследования вентиляции. Процедуру могут проводить только организации, имеющие соответствующие разрешения, штат квалифицированных сотрудников — к примеру, для допуска к проверке промышленных конструкций необходимы протоколы РосТехНадзора, для проведения специфического аудита — сертификация. Обследование вентсистем базируется на ряде методических документов и регламентов — это:

  • законодательные акты;
  • положения, выпускаемые Главным государственным врачом, муниципалитетами и региональными властями;
  • СНиПы, регулирующие особенности отопления, вентиляции, кондиционирования и безопасности — 41-01-2003, 21-01-97, 23-02-03, 31-04-2001 и так далее;
  • ГОСТы, ТУ и прочие строительные/регламентирующие документы.

Для исследований используют множество приспособлений. Обычно вентиляционные системы скрыты за поверхностями, для них делают специальные ниши, короба, люки. Визуальное обследование вентиляции проводят или силами только сотрудников, или при помощи видеооборудования — эндоскопов, камер с выводом на мониторы, которые проводят по каналам. Также используют сертифицированные анемометры для измерения скорости аэропотока, лабораторное оборудование для забора проб и смывов и так далее.

Что входит в процедуру обследования

Процесс исследования состояния вентсистем зависит от ее целей — санитарная проверка, техническая или оценка эффективности. Наиболее комплексная процедура — это аудит комплекса, в ходе которого выносится решение о его эффективности и техсостоянии.

В него входят:

  • анализ технической и проектной документации по объекту и его вентсистеме;
  • визуальный осмотр всех ее частей;
  • санитарное, гигиеническое, эпидемиологическое исследования, забор и выполнение анализов;
  • инструментальные проверки элементов и оборудования;
  • расчеты и аналитика, необходимые для диагностики.

Обследование эффективности систем вентиляции проводят комплексно не всегда. Зачастую необходимо только сан-эпид заключение. Чтобы провести подобную проверку, нужно:

  • провести экспертизу проектно-паспортной документации и оценить качество работ по монтажу и наладке;
  • определить, насколько фактическое состояние конструктивных элементов соответствует требуемому;
  • замерить влажность, скорость движения аэромасс, температурные и прочие микроклиматические параметры;
  • проверить, насколько воздуховоды загрязнены отложениями — органикой и неорганикой — сделать заборы из слоя на их поверхностях;
  • в лабораторных условиях сделать анализы на ОМЧ (по микробам), условно-патогенных элементов;
  • оценить, насколько эффективны регулярно проводимые мероприятия и проанализировать результаты.

При диагностике сопоставляют таблично-нормативные значения с результатами реальных замеров, производят исследование производительности по точкам, и оформляют акты с указанием нужных и фактических параметров. Далее, при необходимости, изменения вносят в паспорта систем, выдают документацию о прохождении проверок/испытаний и прочие бумаги. Также при коммерческом обследовании можно получить заключение о необходимых мероприятиях и работах, которые нужны, чтобы обеспечить оптимальное состояние вентиляции.

Дополнительно в рамках обследования, особенно санитарно-эпидемиологического, нередко проводят акустический расчет. Система вентиляции, организованная неверно, становится источником шума и неудобств для пользователей здания, жильцов дома. За это предусмотрены штрафы, и необходимо сверять реальные параметры с паспортными данными установок и конструкций и законодательно установленными нормами. Для этого измеряют уровень звукового давления и прочие параметры и, если надо, принимают меры по шумоглушению.

/files/839675-obsledovanie-sistem-ventilyacii-1.jpg

Первичное обследование естественной вентиляции

Первичное обследование системы естественной вентиляции осуществляется для подсчета потерь давления в вентканалах и расхода воздуха. Оно проводится во время ввода строения в эксплуатацию. По окончанию работ заполняется акт о первичном обследовании системы естественной вентиляции и кратности воздухообмена. В акт обследования вентиляционных каналов вносятся результаты проверки состояния всей системы. Параметры работы которой регламентируются ГОСТом 12.3.018-79 «Методы аэродинамических испытаний систем вентиляции». Образцовые акты обследования технического состояния вентиляционных каналов гарантируют качественный воздухообмен в помещениях на долгие годы эксплуатации здания.

Паспортизация

Паспортизация вентиляции в Москве и МО производим выезд на объект для осмотра систем вентиляции и выдаем паспорт вентиляционной системы в течение трех дней: паспорт вентиляционной системы.

Спецификация работ по паспортизации вентсистем:

  • Осмотр и зарисовка эскиза имеющихся вентсистем на этажах помещений, фиксация: сечений воздуховодов, маркировки на шильдах оборудования, размеры и количество воздухораспределяющих решеток и диффузоров.

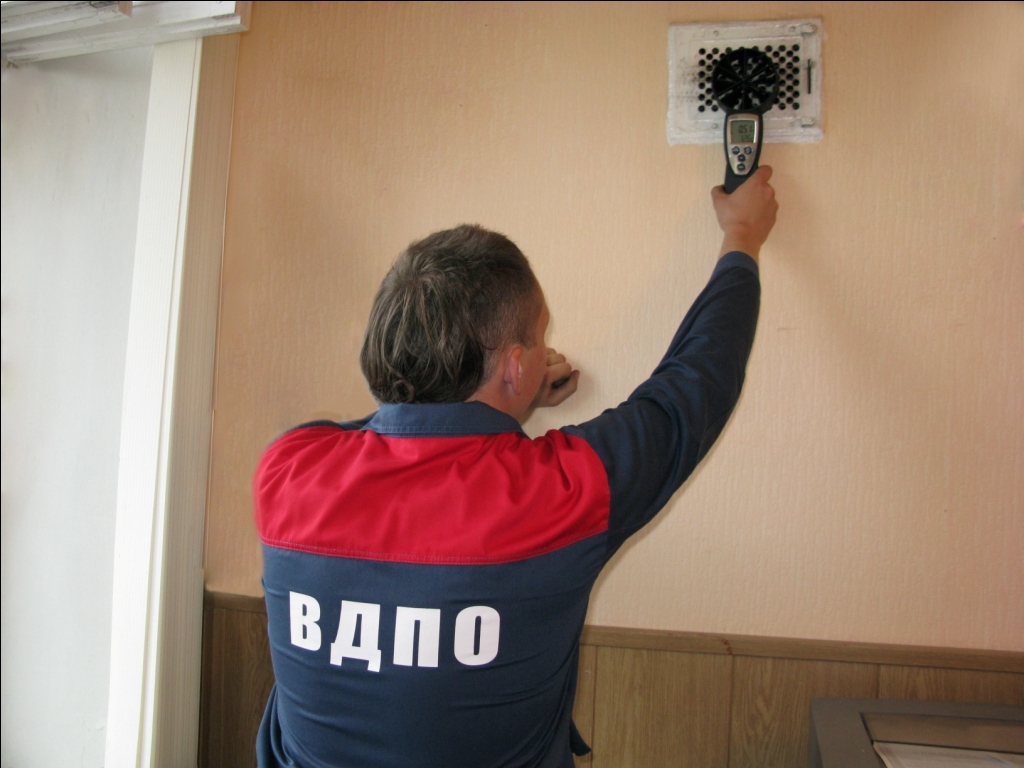

  • Замеры анемометром фактического расхода воздуха вентиляторов и воздухораспределяющих решеток (вытяжных зонтов и местных отсосов).
  • Сравнение разводки воздуховодов и размещения вентиляторов на существующем плане помещений с существующим проектом вентиляции.
  • Выдача Паспортов систем вентиляции с указанием кол-ва систем в Акте сдачи работ по Договору.
  • Уточнение в Акте обследования рекомендаций (Технический отчет) меропиятий по модернизации существующих вентсистем (соответствия нормам и по установке огнезадерживающих клапанов).
  • Контроль пыли и масла в воздуховодах и в вентиляторах.
  • Контроль чистоты воздушных фильтров и оребрения водяных теплообменников, осмотр щитов управления и настроек пультов.

Паспорт вентиляционной системы содержит:

  1. Перечень оборудования вентсистемы с маркировками, для каждой вентсистемы;
  2. Аксонометрическая схема на каждую систему вентиляции с обозначением оборудования и точек замеров расхода воздуха на бумажном носителе; *Дополнительно прилагается эскизный план расположения воздуховодов и вентиляторов на этажах на планах помещений для сравнения с имеющемся проектом вентиляции или для проведения паспортизации.

Стоимость паспортизации 1-й вентситемы от 2.500 рублей до 5.000-00 рублей с НДС (в зависимости от мощности воздухопроизводительности).
