Вытяжная вентиляция

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

  • Естественная вентиляция
  • Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

  • Местные (удаление воздуха на конкретном участке)
  • Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

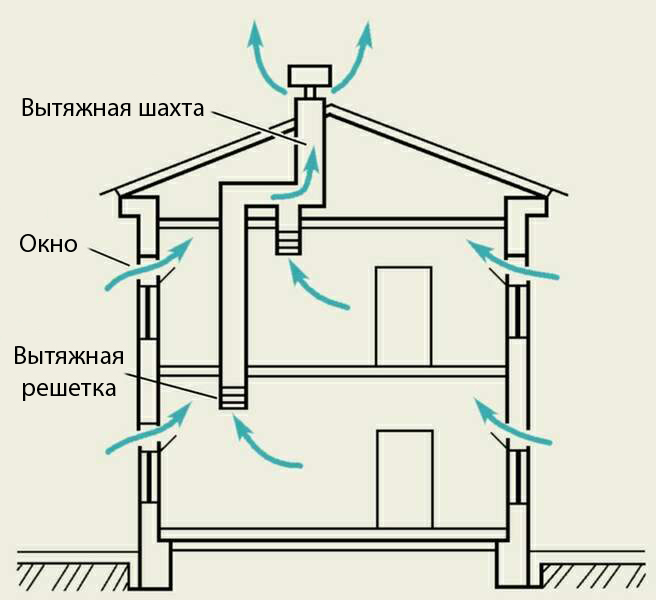

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

  • Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
  • Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
  • В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

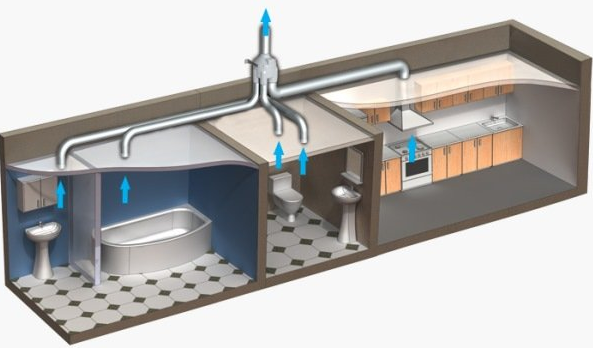

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

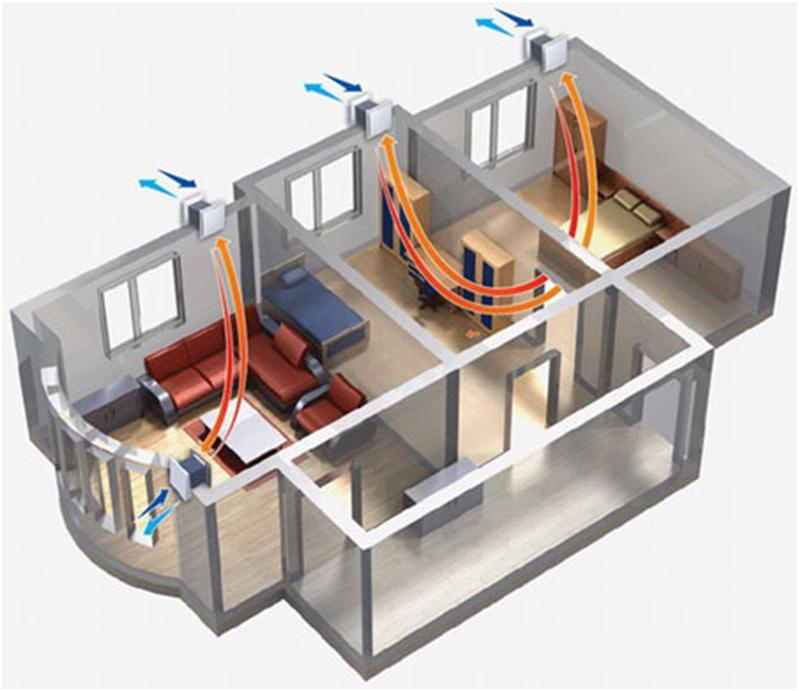

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

  • Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
  • В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

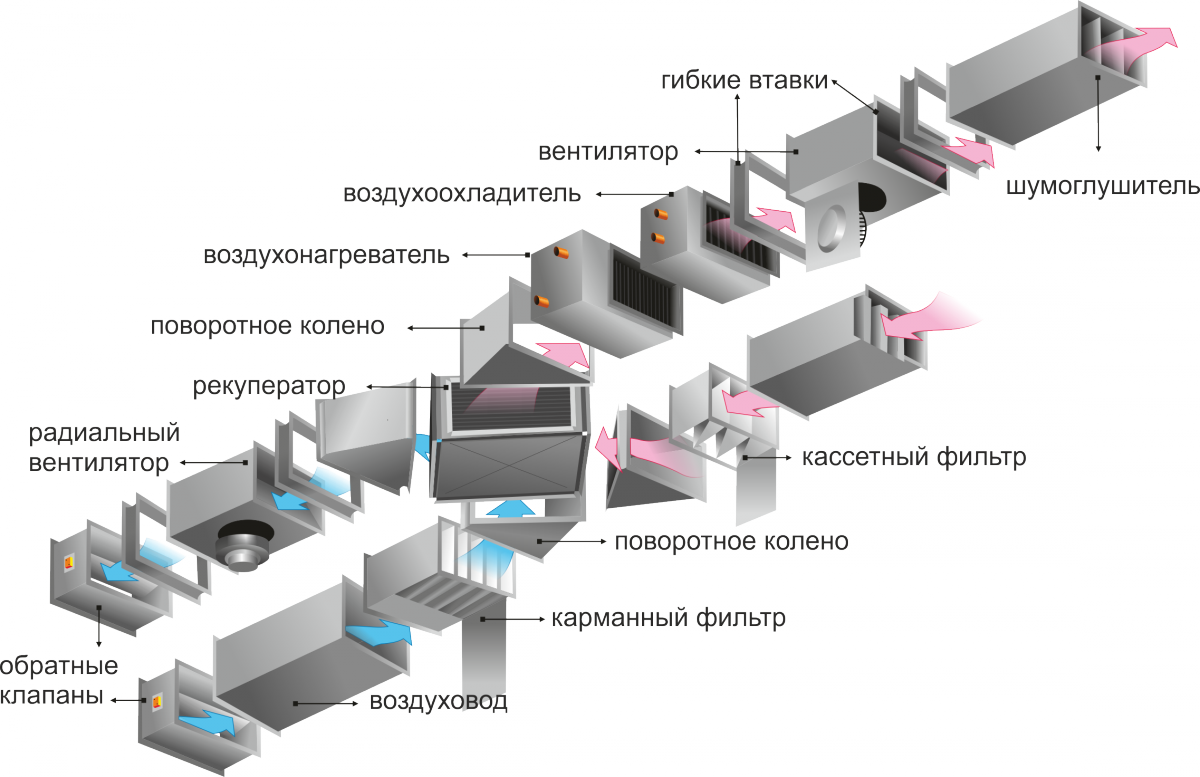

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

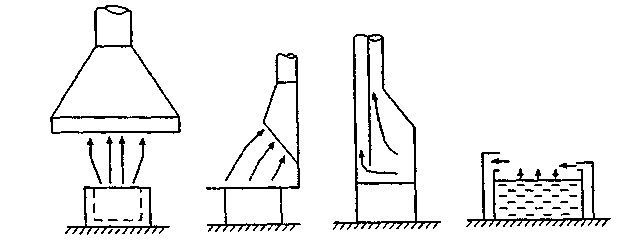

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.
