Строительство монолитного фундамента

Строительство монолитного фундамента реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на строительство фундамента, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Строительство монолитного фундамента

Оптимальным выбором при строительстве нового здания является использование ленточного фундамента. Это также касается и различных хозяйственных построек. Но есть определенные ограничения, которые касаются качества и состава грунта, делающие затруднительным применение именно такого вида фундамента. К ним также относится и близость расположения грунтовых вод. В определенных случаях приходится углубляться настолько сильно, что сооружать монолитный ленточный фундамент становится невыгодно. В поиске альтернатив внимание обращают на фундамент в виде монолитной плиты. В статье будет рассмотрен способ его сооружения и нюансы конструкции.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Сферы применения и особенности монолитного плитного фундамента

Конструкция этого типа классифицируется как плавающая. Еще одна ее особенность заключается в том, что она располагается на небольшой глубине в грунте. Монолитной ее называют из-за сплошной формы. Укладывается плита под всю площадь будущего жилого сооружения.

Монолитный фундамент представляет собой цельную конструкцию, благодаря чему дом обеспечивается устойчивым основанием

Полезная информация! Правила размещения данного основания учитывают не только глубину, но и наличие специальной подушки, которая включает в себя два компонента: песок и гравий. Она нужна для того, чтобы сдерживать, амортизировать давление почвы при ее вздутии (пучение). Расширение грунта происходит из-за замерзания воды, содержащейся в почве.

Обустройство такого основания нередко является единственным возможным выходом из положения. В случае необходимости можно заказать монолитный фундамент под ключ. Цена такой работы зависит от многих индивидуальных факторов. Известны две ситуации, которые не имеют альтернативы установки другого основания:

  • грунт низкой стабильности;
  • глина, имеющая большую глубину промерзания.

Такое основание располагает довольно простой конструкцией, которая, однако, имеет множество нюансов, определяющихся конкретными эксплуатационными условиями фундамента. Обустройство монолитной плиты требует наличия большого объема бетона и металлической арматуры, а также правильного их соотношения. Бетон должен быть высокого качества – не ниже марки B30. Армируется бетонный пласт по всей площади с небольшим запасом. Это позволяет увеличить надежность плиты.

Монолитная плита фундамента — идеальное решение, если дом строится на зыбком грунте или глине

Таким образом, обустройство такого основания довольно дорого стоит. Конечная цена монолитной плиты фундамента рассчитывается в зависимости от площади будущей конструкции и плотности армирования. В некоторых случаях она может быть ниже, чем стоимость монтажа ленточной конструкции, которая располагается на большей глубине.

Такое основание может использоваться под установку колонн. Монолитный фундамент в этом случае очень распространен. Для определения глубины залегания подобной конструкции требуется рассчитать вес жилого сооружения и определить тип грунта на конкретной территории. Небольшое заглубление в грунт, склонный к пучению, вызывает подъем постройки в зимний период, но это вполне приемлемая ситуация.

Применение различных типов монолитного фундамента в строительстве

Какой тип лучше выбрать: ленточный или столбчатый

Устройство фундамента связано со строительством следующих видов оснований зданий и сооружений:

  1. Ленточного.
  2. Столбчатого или свайного.
  3. Плитного.

Если планируется строительство здания с небольшим количеством этажей, то лучше всего подойдет ленточный тип. При устройстве такого основания не требуется большая глубина закладки и слишком сильное углубление в грунт.

В любом случае перед началом устройства основания из плит для строительства здания или сооружения следует провести тщательное изучение всех характеристик грунта.

В нижней подошвенной части конструкция ленточного основания должна быть шире, чем в ее верхней части.

В целом глубина промерзания грунта на участке под фундаментные плиты будет оказывать большое влияние на его несущую способность. Вместе с тем устройство монолитной ленточной конструкции основания должно предполагать наличие стен здания или сооружения с большим размером толщины. Поэтому этот вид конструкции основания дома представляет собой более громоздкий вариант, отличающийся и по своей более высокой стоимости, если его сравнивать с другими видами фундамента.

Одним из более экономичных вариантов является столбчатый фундамент. По степени трудоемкости в процессе сооружения он не является более затратным, чем ленточный. С целью устройства столбчатого фундамента в грунте пробуривают отверстия скважин, куда вставляют арматурный каркас, который заливают бетоном. Очень важно определить характеристики подвижности грунта. Если для почвы характерна горизонтальная подвижность, то устройство столбчатого вида основания дома не рекомендуется. Для слабонесущего грунта столбчатый фундамент тоже не подойдет, если стены здания или сооружения будут отличаться особой мощностью.

Технология строительства монолитной фундаментной плиты

При создании ленточной конструкции можно воспользоваться плитами перекрытия. При этом планируется строительство зданий с подвалом или цокольным этажом. При устройстве основания можно использовать железобетонные блоки.

При строительстве монолитного фундамента из плит перекрытий особое внимание уделяется степени пучения почвы на боковую поверхность каждой из стен конструкции. Ее подошва должна быть прочной, поскольку на нее тоже будут оказывать воздействие силы пучения. С целью защиты от такого воздействия ширина траншеи увеличивается, а для заполнения траншеи используется грунт нормальной плотности, который не склонен к пучению.

Очень часто используются в процессе сооружения фундамента перекрытия монолитного типа. При этом происходит их разделение на несколько разных подвидов. Монолитное перекрытие может включать:

  1. Сборные плиты железобетона.
  2. Балки.
  3. Вкладыши.
  4. Плиты.

Основание зданий, сооружаемое из железобетонных перекрытий, будет иметь наибольшее качество, если он устроен с использованием опалубки.

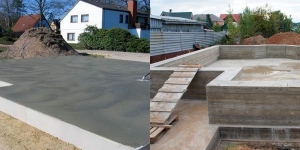

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент — это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

  • песчаная подушка;
  • слой из геотекстиля;
  • слой щебня;
  • слой бетона так называемый подготовительный;
  • слой гидроизоляции;
  • монолитная плита.

Иногда, для повышения надёжности защиты фундамента перед тем как начать заливку бетона, укладывают листы полистирола, таким образом, теплоизоляция фундамента улучшается.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Расчет монолитной плиты фундамента: порядок действий

Для грамотного расчета толщины всех элементов фундамента для жилой постройки нужно соблюдать определенную последовательность действий. Нарушение этой планомерности испортит конструкцию и сделает ее непригодной. Первое, что потребуется вычислить, – размер песчано-гравийной подушки. Важно учесть, что все габариты отражаются на конечной стоимости плиты монолитного фундамента.

Такая подушка выполняет сразу несколько функций. Первая из них – амортизация. А также стоить отметить гидроизоляционную функцию. Подушка под воздействием тяжести монолитной конструкции спрессовывается и создает надежную защиту от подземных вод. Существует несколько особенностей определения толщины этого слоя, являющегося важной составляющей устройства плитного фундамента.

Этот показатель варьирует в пределах от 15 до 60 см, причем прослеживается прямая зависимость толщины подушки от глубины промерзания грунта. Количество подземных вод также играет очень важную роль.

Толщина монолитного фундамента может зависеть от особенностей почвы и предполагаемой нагрузки

Полезная информация! Специалисты советуют поверх песка располагать небольшой слой мелкого щебня. Его толщина определяется индивидуально, но она не должна превышать 5-10 см от суммарной высоты песчано-гравийной подушки.

Если участок расположен на грунте, глубина промерзания которого превышает 1 м, то тогда рекомендуется уложить подушку толстым слоем (60 см). То же самое касается тех участков, которые расположены на нестабильных почвах. Подушка является очень важным звеном конструкции и защищает монолитную плиту под фундамент от влаги. И, наконец, максимальный размер подушки необходимо выбирать в том случае, если в грунте содержится избыток подземных вод.

На участках с глубиной промерзания почвы до 1 м можно обустраивать подушку толщиной 20-30 см. Данные размеры требуют наличия плотного грунта и отсутствия грунтовых вод. Таким образом, определив характеристики почвы, несложно произвести необходимый расчет толщины подушки. Определив данную величину, можно вычислить, какое количество материалов потребуется для ее организации.

На следующем этапе расчета монолитного фундамента производится вычисление числа необходимой арматуры, которая потребуется для придания жесткости бетонной плите. Важно запомнить, что арматурная сетка укладывается в 2 слоя. Дистанция между ними не должна превышать 5 см.

После определения количества арматуры производится расчет самой плиты. Ее минимальная толщина составляет 15 см. Глубина промерзания грунта – основная характеристика, на которую необходимо ориентироваться при выборе данного показателя. Существует одно важное правило: запас бетона, расположенного по краям арматурной сетки, должен быть не менее 5 см.

Расчет толщины монолитной плиты фундамента

Для оптимального расчета толщины плиты такого типа потребуется вычислить несколько показателей. В первую очередь стоит определить дистанцию между первой и второй арматурными сетками. Их расположение напрямую оказывает влияние на данный геометрический показатель. Далее потребуется определить, какой слой бетона должен находиться над армированием, а также под ним. При этом стоит взять во внимание толщину стержней, из которых будет выполнена сетка.

Стандартная толщина плиты фундамента составляет приблизительно 20-30 см. Однако при таких размерах конструкция негативно влияет на состав почвы, поскольку происходит сдвиг ее слоев в том месте, где установлен монолит.

Схема плиточного фундамента в разрезе: 1 — монолитная плита из бетона; 2- песчаная подушка; 3 — арматура

При расчете также учитывается, насколько плита будет выступать над верхней линией почвы на участке. В этом случае прослеживается следующая закономерность: чем больше разнесены несущие стены, тем толще должен быть монолит. Материала для такого основания потребуется довольно много. При необходимости можно сделать ленточный монолитный фундамент. Железобетонная конструкция такого типа является сплошной, но устанавливается в горизонтальной плоскости в земле.

Стоит отметить, что существуют определенные нормативные документы, по которым производится расчет фундамента. При самостоятельном выполнении основания для жилой постройки обязательно нужно ознакомиться с ними перед началом работ. Данные документы учитывают выполнение расчета толщины фундамента в два этапа:

  • сбор нагрузок;
  • вычисление по несущей способности.

Обратите внимание! От толщины плитного фундамента зависит надежность всей жилой постройки. Любые проектные ошибки могут привести к образованию трещин в стенах и их последующему разрушению.

На первом этапе производится расчет общей массы здания. Конечная цифра должна учитывать не только материалы, из которых будет выполнен дом, но и вес снега на кровле (в зимний период), предметов интерьера внутри дома, а также всех жильцов. Существуют специальные таблицы, по которым можно определить значение нагрузки для того или иного материала. Например, у кирпичных стен 510 мм этот показатель составляет 920 кг/м².

При выполнении расчетов других типов монолитных оснований (например, столбчатый монолитный фундамент) требуется проводить дополнительные измерения. В этом случае все зависит от конструктивных элементов.

Для вычисления массы необходимо взять числовое значение из таблицы, соответствующее материалу ваших стен. Этот показатель уже учитывает их толщину, поэтому для определения веса постройки необходимо просто умножить данную величину на площадь.

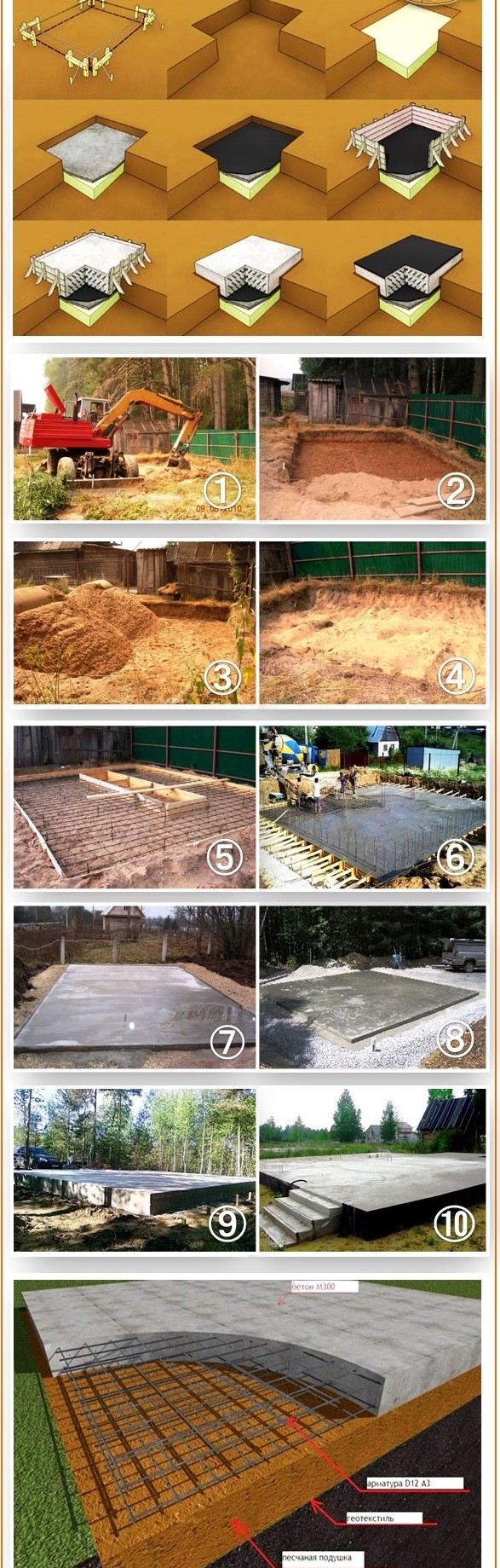

Технология изготовления монолитной бетонной плиты под фундамент

Как и любой строительный процесс, монолитный плитный фундамент возводится по определенной технологии, которая делится на несколько этапов.

Этап 1. подготовительные мероприятия

Процесс подготовки подразумевает разработку участка, приведение в порядок грунта и сбор нужного инструмента.

Работы будут проводиться при помощи следующего:

Подготовительные работы

Подготовительные работы

  • Совковая и штыковая лопата.
  • Строительный уровень.
  • Шнур для разметки или обыкновенная веревка.

Вначале определяют рабочую зону и на отведенном участке снимают верхний плодородный слой, используя для этой цели бульдозер или совковую лопату.

Этап 2. земляные работы

Взяв за основу параметры плитного фундамента, рассчитывают размеры котлована. При этом с каждой стороны добавляют по 1 метру для более удобной работы. Важно понимать, что для фундаментной плиты следует вынимать большой объем грунта, поэтому лучше привлечь для этой цели строительную технику.

Глубина котлована в среднем достигает 1,5 метра, следовательно, глинистый слой необходимо снять практически полностью. Дно котлована засыпают песком или гравием, поверхность выравнивают, проверяя горизонтальность строительным уровнем. На этом этапе следует избегать даже небольших уклонов, так как это может стать причиной разрушения фундаментальной плиты.

Этап 3. создание опалубки

Для формирования плиты фундамента необходимо собрать опалубочную конструкцию, для этого потребуются прочные доски толщиной более 2,5 см. Опалубка устанавливается по периметру котлована, с ее внешней стороны ставят крепкие подпорки. После сборки конструкции можно проверить ее на прочность, для этого достаточно нанести несколько сильных ударов. Если опалубка их выдержит, то можно не сомневаться в ее прочности. В противном случае конструкцию необходимо переделать.

Этап 4. утепление и гидроизоляция

При строительстве плитного фундамента очень важно отвести влагу от его подошвы, для этой цели создается дренажная система. Процесс монтажа выглядит следующим образом:

  1. Поперек котлована роют траншеи для отвода воды.
  2. В них укладывают геологический текстиль, при этом материал должен немного выступать за края траншей.
  3. Затем укладывают пластиковые перфорированные трубы и оборачивают их краями геотекстиля.
  4. Поверх труб в траншеи насыпают мелкий щебень, выравнивая поверхность по одному уровню.

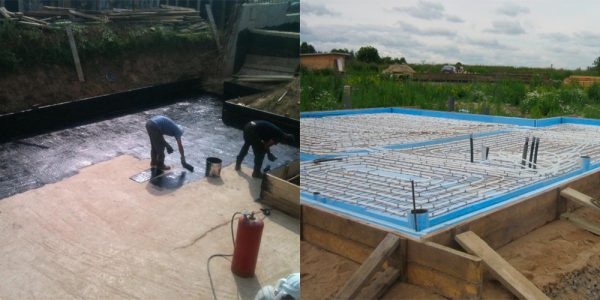

Тепло и гидроизоляция

Дальнейшие действия предполагают гидроизоляцию и теплоизоляцию подошвы плитного фундамента:

  • Дно котлована застилают гидроизоляционным материалом.
  • Поверх него укладывают плиты теплоизоляции.
  • Далее следует еще один слой гидроизоляции.

Этап 5. создание подложки

Чтобы снизить воздействие сил пучения на монолитную плиту фундамента, создается специальная подложка из песка, щебня и тонкого слоя бетона. Общая высота подложки составляет около 30 см. процесс выполняется по следующей схеме:

  1. По всей площади насыпают слой песка толщиной 10 см, проливают его водой и уплотняют с помощью виброплиты.
  2. Насыпают еще песок на высоту 10 см и выполняют аналогичные действия.
  3. Далее следует щебень. Его также насыпают слоями в 10 см и аналогичным образом уплотняют.

Этап 6. бетонная подготовка

В процессе эксплуатации почвенная влага может проникнуть внутрь бетонной плиты. В результате этого бетон разрушается, а на поверхности прутьев армирующего каркаса образуются очаги коррозии. Для отсечки влаги можно использовать гидроизоляционный материал, но острые края щебня могут стать причиной его повреждения. К тому же швы между полотнами гидроизоляции невозможно качественно герметизировать. Следовательно, условия эксплуатации будут нарушены.

Для решения проблемы подобного рода применяется бетонная стяжка, заливаемая поверх подушки из песка и щебня. Высота бетонной подготовки составляет около 5 см, но даже такой тонкий слой позволяет усилить прочность конструкции и создать более ровное основание для монолитного фундамента. Кроме того на ровную поверхность легче укладывать гидроизоляционные материалы и герметизировать швы.

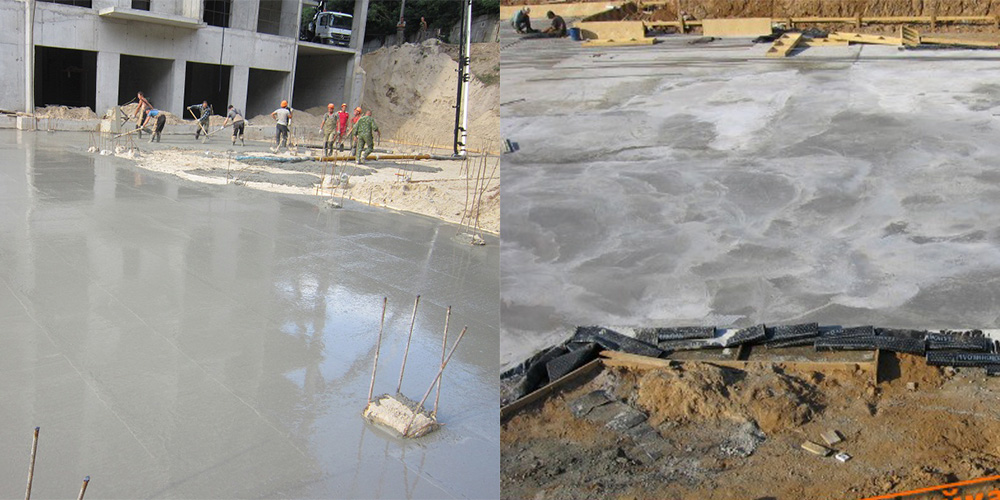

Бетонная подготовка

При укладке гидроизоляции необходимо следить, чтобы ее края немного захватывали стенки опалубки.

Этап 7. монтаж армирующего каркаса

Армирование монолитной бетонной плиты выполняется в соответствии с нормативными документами. Такая конструкция необходима для усиления фундамента и повышения его прочности.

Для создания каркаса используются прутья диаметром 14-16 мм и мягкую вязальную проволоку. Армирование выполняется по следующей схеме:

  1. Из продольных и поперечных прутков создается сетка с ячейкой 20*20 см и укладывается на специальные подставки высотой 5 см. Это позволяет создать защитный слой для арматуры.
  2. Из гладких прутков диаметром 6 мм делают хомуты квадратной или треугольной формы, устанавливают их на нижней сетке из арматурных прутьев и связывают с ней.
  3. Вдоль опалубочной конструкции создают дополнительные ребра жесткости. Для этого укладывают четыре продольных прута и связывают их хомутами.
  4. Далее создают еще одну арматурную сетку из прутьев диаметром 16 мм и укладывают ее на хомуты, которые размещены на нижнем ряду армирующего каркаса. Все элементы конструкции связывают вязальной проволокой. Следует отметить, что для соединения арматуры можно использовать сварку, но вязальная проволока в этом случае позволит компенсировать непредвиденные подвижки грунта и предотвратит перекос основной конструкции.

Этап 8. заливка бетонного раствора

Бетон для создания монолитной фундаментальной плиты можно приготовить самостоятельно, но лучше всего использовать готовую смесь заводского изготовления. Это позволит сократить время работы и не нарушит технологию заливки, которая предполагает одновременную подачу бетона.

Заливку начинают в одном из углов и продвигаются к центру. Залитый бетон уплотняют с помощью глубинного вибратора, который растрясает бетонную массу и позволяет проникнуть ей во все полости конструкции.

По окончании процесса необходимо создать защиту бетонной массе. Для этого в жаркую погоду поверхность обильно смачивают водой, а в сезон дождей накрывают бетон полиэтиленовой пленкой.

Для набора полной прочности бетона следует выждать около трех недель при среднесуточной температуре 10-15 градусов.
