Строительство монолитных перекрытий

Строительство монолитных перекрытий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на строительство перекрытий, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Строительство монолитных перекрытий

Здания невозможно представить без перекрытий, для изготовления которых используют бетонную смесь и арматуру. Перекрытия имеют повышенную прочность и способны выдерживать большие напряжения. Железобетонные элементы конструкции монтируют различными методами. В одних случаях монтаж осуществляется железобетонными изделиями, изготовленными на заводах ЖБИ. По другой технологии сооружается монолитная плита перекрытия, основу которой составляет бетонный раствор и арматура диаметром 8-12 мм. Рассмотрим монтаж цельной плиты. Разберемся, как правильно сделать первый шаг.

Наши преимущества:
10
10 лет стабильной и успешной работы
500
Выполнено более 500 000 м2
Почему у нас лучшая цена?
24
Минимальные сроки
100
100% контроль качества
5
5 лет гарантии на выполненные работы
1500
1500 м2 площадь собственных складских помещений

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

  • сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;
  • сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;

В результате многолетней практики, для плитных конструкций изгибаемого типа, было установлено значение соотношения толщины и длины пролета

  • монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора. Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами.

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

  • увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
  • выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
  • возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;

Они обеспечивают исключительную прочность и сейсмоустойчивость строения, а также весьма долговечны

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона
  • возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
  • жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
  • возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

К неоспоримым преимуществам цельной конструкции также относится долговечность. Продолжительность эксплуатации правильно забетонированного перекрытия превышает столетие.

Наряду с комплексом достоинств, имеется ряд недостатков:

  • увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
  • необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Характеристика перекрытий

При строительстве дома своими руками каждый человек сталкивается с необходимостью изготовить межэтажные перекрытия, которые будут встречаться на каждом этаже от цоколя до чердака.

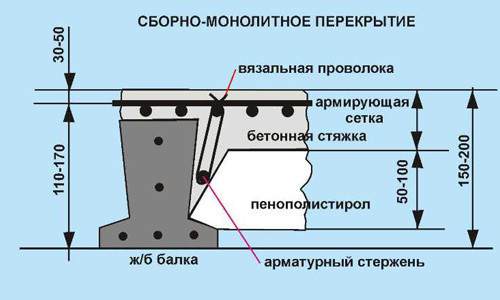

Схема сборно-монолитного перекрытия

Существует три варианта таких перекрытий, каждый из которых имеет свои нюансы:

  • дерево (кругляк и брус);
  • плиты (железобетонные и пустотные);
  • монолит (полноценный и по металлическим балкам).

Самым сложным и дорогим считается монолитное перекрытие, т.к. на его изготовление уходит много времени (около месяца), денег и трудов. Однако в конечном итоге конструкция монолитных перекрытий оправдывает себя на все 100, т.к. она наиболее долговечна, обладает лучшими изолирующими свойствами, а также почти никогда не требует даже косметического ремонта.

Для того чтобы изготовить монолитное перекрытие, следует заранее определиться, какой именно тип придется вам по душе, т.к. они имеют весомые различия по всем параметрам.

Различия будут включать в себя армирование, бетон (толщина), поддерживающую систему и время подготовки.

Полноценный монолит будет стоить гораздо дороже, для его сооружения потребуется гораздо больше сил и времени, но конструкция простоит века. Толщина бетона в нем будет вдвое превышать эту же характеристику собрата. Но подойдет этот вариант далеко не для каждого этажа. К примеру, нет никакого смысла ставить его на уровне цокольного этажа, т.к. бетон будет вылит просто так.

Если межэтажные перекрытия устанавливаются на железных балках, каждое из них будет вдвое тоньше, но вторая его половина будет компенсироваться прочностью металла. В этом случае конструкция не простоит меньше предыдущей, но из нее можно будет гораздо проще что-то создать. Этот тип подойдет под любой современный дизайн. Кроме того, бетона, армирующего прута и фанеры уйдет гораздо меньше.

Монтаж монолитного перекрытия – материалы и технология

Мероприятиям по созданию цельной основы предшествуют проектные работы. На этапе проектирования производится расчет площади поперечного сечения железобетонной основы, подтверждающий устойчивость конструкции под воздействием нагрузок и изгибающих усилий.

В заключительной части расчета приводятся результаты:

  • размеры сечения межэтажной плиты;
  • рекомендации по сечению арматуры;
  • указания по классу бетонного раствора.

Для домов, величина пролета которых не превышает 8 м, подойдет железобетонная плита толщиной 18–20 см. Для самостоятельного сооружения цельного перекрытия следует подготовить материалы и необходимые инструменты.

Для выполнения работ по сооружению опалубки потребуются:

  • влагостойкая фанера с ламинированным покрытием толщиной 2–2,5 см;
  • доски из прочной древесины толщиной 5–7 см и шириной 15–20 см;
  • деревянные брусья квадратного сечения со стороной 10 см;
  • опоры телескопического типа, позволяющие зафиксировать конструкцию;
  • опорные вилки для фиксации балок, воспринимающих основную нагрузку;
  • промышленные или самодельные треноги, обеспечивающие неподвижность стоек;
  • набор инструмента (пилка для древесины, уровень, молоток, топор).

Одним из основных преимуществ монолитного перекрытия перед использованием готовых конструкций является то, что в данном случае нет необходимости в применении тяжелой техники

Производство мероприятий по армированию осуществляется с использованием:

  • стальных прутков диаметром 1,2–1,8 см;
  • проволоки диаметром 1–1,5 мм для вязки арматуры;
  • подкладных элементов под прутья;
  • вязального крючка;
  • специального приспособления для гибки;
  • болгарки с отрезным кругом.

Для подготовки и заливки раствора необходимы следующие материалы и оборудование:

  • портландцемент марки М500;
  • щебень крупностью до 2 см;
  • песок без инородных включений;
  • техническая вода;
  • бетоносмеситель.

Комплекс мероприятий по созданию монолитной основы из железобетона производится после возведения стен на требуемую высоту и выравнивания опорной поверхности.

Стандартная технология предусматривает следующие этапы работ:

  1. Выполняются необходимые расчеты, подтверждающие требуемый запас прочности конструкции.

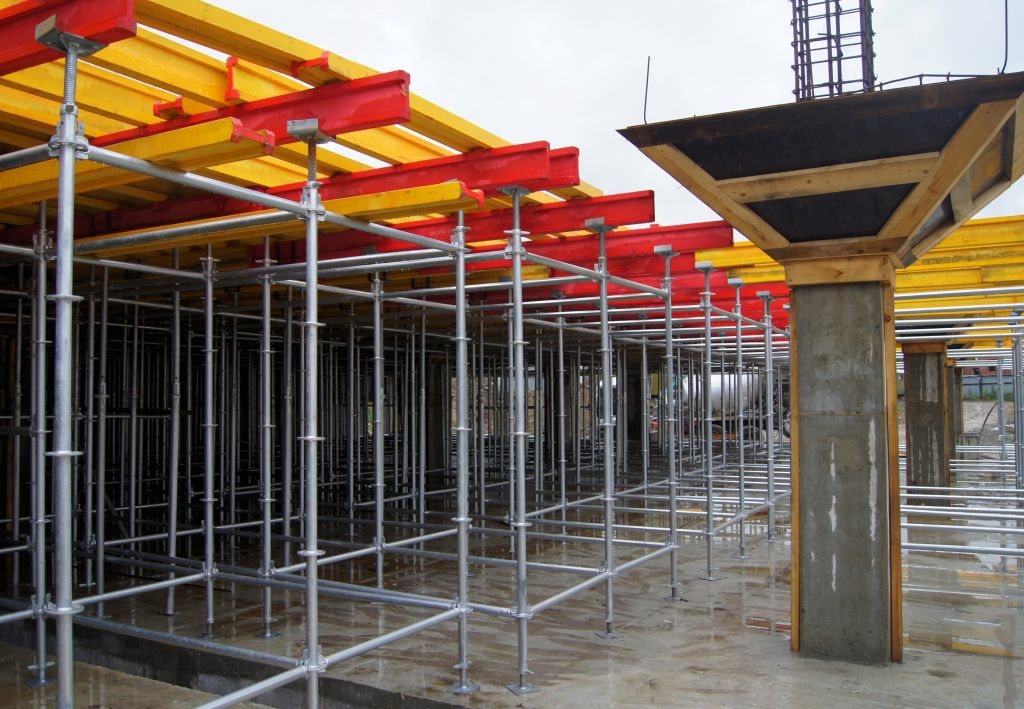

  2. Устанавливается опалубка для перекрытия, технология монтажа которой довольно несложная.
  3. Производится армирование плиты стальными стержнями, обеспечивающими дополнительный запас прочности.

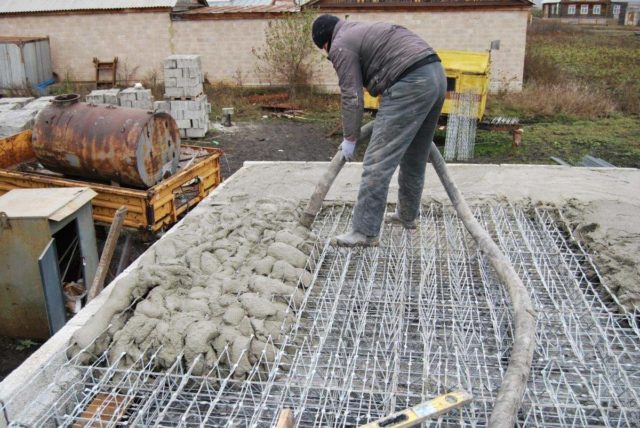

  4. Осуществляется заполнение опалубки бетонным раствором, приготовленным согласно проверенной рецептуре с последующим уплотнением массива.

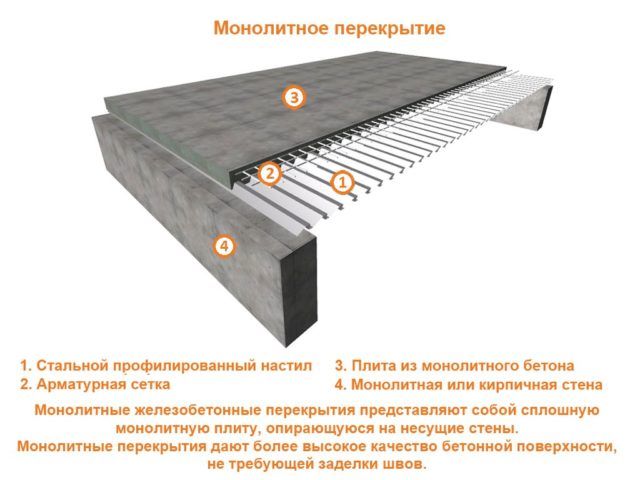

Монолитное железобетонное перекрытие представляет собой сплошную плиту, толщина которой обычно 12-20 сантиметров, что выполнена из бетона В15-В25

Расчет монолитного перекрытия

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

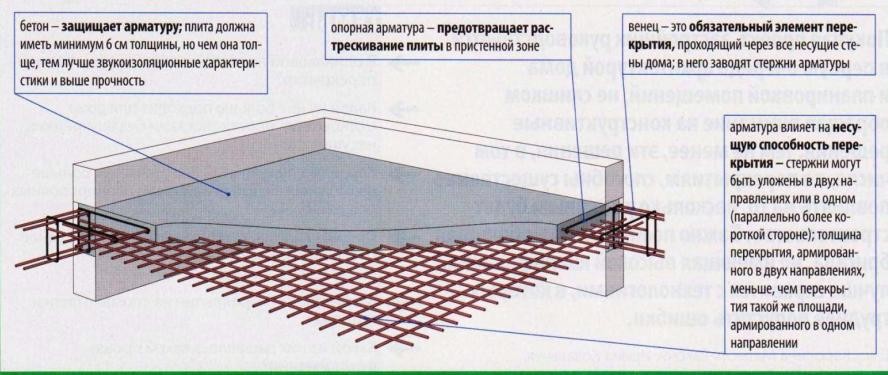

Схема монолитного армированного перекрытия

Схема монолитного армированного перекрытия: назначение элементов конструкции.

  1. Монолитное перекрытие имеет требуемую несущую способность.
  2. Количество и сортамент арматуры, толщина и марка бетонного перекрытия, которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
  3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
  4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и армирование перекрытия? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для устройства перекрытий в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок — основных и второстепенных, — которые соединяются монолитно между собой и поверху объединяющей их плитой.

Типы монолитных перекрытий

Балочное монолитное перекрытие

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. Безбалочное монолитное перекрытие не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Ребристые монолитные перекрытия

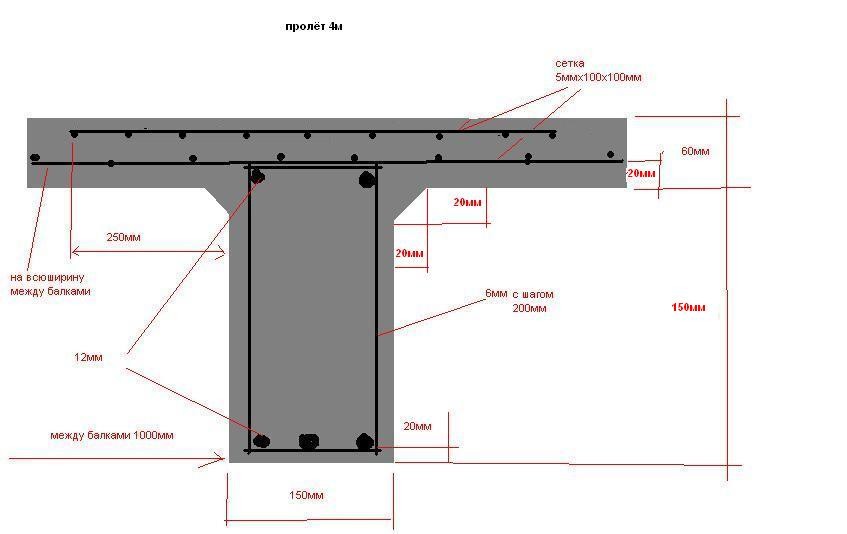

Ребристое монолитное перекрытие

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок , второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина — ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют монолитным перекрытием по профнастилу.

Монолитные ребристые перекрытия с плитами, которые упираются по контуру, состоят из равной высоты балок, которые в перпендикулярных направлениях опираются на колонны, и из плит, связанных монолитно с балками. Принимается пролет балок величиной в границах от 4 до 6 м. В зависимости от назначения конструкции, ее размеров и нагрузки, принимается толщина плит. Она находится в пределах от 60 до 160 мм. Если сетка колонн одинакова, конструкции с плитами, которые опираются по контуру, могут стать менее экономичными, нежели монолитное перекрытие с балочными плитами.

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.
