HeaterSteam (система управления, Модулирующие типы управления - Н или Т)

Система управления

Управление паропроизводительностью в увлажнителях heaterSteam может выполняться одним из следующих способов :

  • Включено / Выключено ;
  • косвенное пропорциональное через внешний регулятор ;
  • автономное модулирующее управление в зависимости от показаний активного датчика влажности или температуры .
Тип управления С - Включено/Выключено

Включение и отключение функции увлажнения управляется замыканием и размыканием внешнего контакта (например, от механического гигростата), воспринимающего заданное значение влажности и дифференциал регулирования. Контроллер соединяется с гигростатом Вкл./Выкл. через контактный блок платы управления, установленной в электрической секции увлажнителя.

Светодиодный дисплей контроллера отображает рабочий статус увлажнителя, в т.ч. выполнение функции увлажнения, слив воды, 4-х ступенчатое регулирование производительности, наличие неисправности или необходимость технического обслуживания.

Модулирующие типы управления - Н или Т

Для выполнения модулирующего управления паропроизводительностью, предполагающего плавное ее регулирование от 0 до 100% в зависимости от действующей потребности, увлажнитель оснащается электронным твердотельным реле. Для типа управления Н паропроизводительность является функцией от величины относительной влажности, а для типа управления Т - функцией от величины температуры в помещении (используется в паровых "турецких" банях).

Через контактный блок платы управления увлажнителя контроллер может подключаться:

  • к внешнему устройству пропорционального регулирования;
  • к активному датчику влажности в помещении (тип управления Н);
  • к активному датчику влажности в помещении и ограничительному датчику влажности в приточном воздуховоде (тип управления Н);
  • к активному датчику температуры в помещении (тип управления Т).

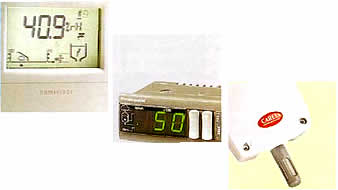

К плате управления контроллер, встраиваемый в нижнюю панель увлажнителя, подключается посредством плоского кабеля со съемным коннектором. Контроллер имеет жидкокристаллический цифровой дисплей, отображающий рабочий статус увлажнителя, заданные параметры регулирования, код предупредительной и аварийной сигнализации.

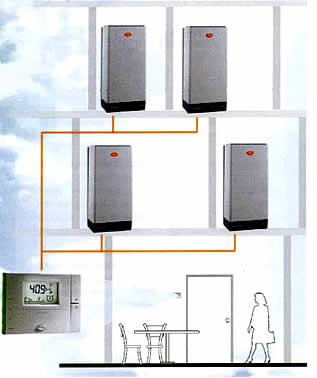

Опциональный выход для интерфейса последовательной связи RS485 дает возможность подключения увлажнителя к внешней системе диспетчерского контроля или к сетевому терминалу управления HUMIVISOR с графическим дисплеем, а также использования пульта инфракрасного управления (см. раздел "Модули дистанционного управления").
