Новейшие системы промышленной вентиляции

Современные промышленные объекты предъявляют особые требования к организации воздухообмена. В этом материале рассмотрим, как работают новейшие системы промышленной вентиляции без воздуховодов, в каких случаях они применяются, их преимущества, ограничения и критерии выбора. Материал будет полезен инженерам, проектировщикам, руководителям производств и техническим специалистам, отвечающим за микроклимат на крупных объектах.

Особенности современных безвоздуховодных систем вентиляции

Традиционные системы вентиляции промышленных зданий часто предполагают разветвлённую сеть воздуховодов, что усложняет монтаж, обслуживание и ограничивает гибкость эксплуатации. Новейшие решения базируются на использовании автономных вентиляционных агрегатов, которые монтируются под потолком или на крыше и обеспечивают подачу и удаление воздуха непосредственно в рабочую зону без необходимости прокладки воздуховодов.

Такие агрегаты способны обеспечивать расход воздуха до 8000 м³/ч, а также функции нагрева, охлаждения, рекуперации тепла и автоматического управления воздушными потоками. В зависимости от задач применяются различные типы оборудования: крышные установки, потолочные моноблоки с air-injector, системы с рециркуляцией и рекуперацией.

Принцип работы и конструктивные решения

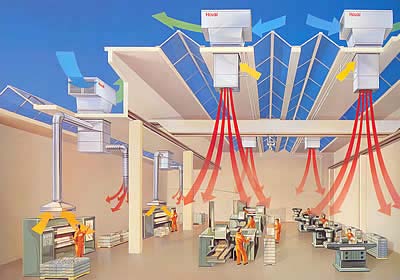

В больших производственных помещениях подача воздуха осуществляется в верхнюю часть через управляемые воздушные клапаны. Воздухораспределение реализуется сверху вниз с помощью устройств типа air-injector, которые формируют закрученную струю и регулируют угол раскрытия потока. Это позволяет эффективно проветривать помещения высотой от 3,5 до 18 м, обеспечивая равномерное распределение температуры и скорости воздуха.

• Рециркуляция воздуха — часть объёма возвращается после фильтрации и смешивается с приточным потоком, что снижает энергозатраты.
• Рекуперация тепла — тепло удаляемого воздуха используется для нагрева приточного, что особенно актуально в холодный период.

Моноблочные агрегаты крепятся к потолку, не занимая полезную площадь. Управление осуществляется дистанционно — вручную или автоматически, с возможностью интеграции в системы диспетчеризации здания.

Преимущества и ограничения безвоздуховодных систем

• Экономия пространства: оборудование размещается под потолком или на крыше, не мешая технологическим процессам и перемещению грузоподъемных механизмов.
• Гибкость зонирования: каждый агрегат обслуживает свою зону, что позволяет учитывать специфику разных участков цеха или склада.
• Снижение теплопотерь: равномерное распределение температуры уменьшает стратификацию и потери через крышу.
• Минимизация загрязнения: отсутствие воздуховодов снижает риск накопления загрязнений и упрощает санитарную обработку.
• Простота модернизации: систему легко адаптировать при изменении планировки или технологических процессов.

Однако в ряде случаев (например, при необходимости локальной вытяжки от оборудования или при высоких концентрациях вредных веществ) могут потребоваться дополнительные устройства местной вентиляции, такие как зонты или вытяжные отводы.

Типовые сценарии применения

• Производственные цеха с кран-балками: отсутствие воздуховодов позволяет не ограничивать перемещение оборудования и грузов.
• Склады с высокими потолками: эффективное проветривание больших объёмов без сложной разводки воздуховодов.
• Торговые и выставочные комплексы: возможность зонирования по времени и интенсивности воздухообмена.
• Объекты с переменной нагрузкой: автоматическое регулирование притока и вытяжки в зависимости от текущей загрузки.

В практике проектирования систем вентиляции для производственных помещений часто используется компьютерное моделирование потоков воздуха с учетом особенностей планировки и технологических процессов.

Критерии выбора и инженерные расчёты

Подбор количества и типа агрегатов требует инженерного расчёта с учетом:

• Площади и высоты помещения
• Тепловых и технологических нагрузок
• Расположения оборудования и препятствий для воздушных потоков
• Требуемых параметров микроклимата (температура, влажность, кратность воздухообмена)

В первом приближении оценка производится по минимальной и максимальной площади, которую может обслужить один агрегат. С увеличением числа агрегатов растёт качество воздухообмена, но и увеличиваются затраты. Важно найти баланс между эффективностью и бюджетом. Для сложных объектов рекомендуется проектирование инженерных систем с использованием численных методов расчёта.

Типовые ошибки и заблуждения

• Недооценка влияния планировки: размещение агрегатов без учёта оборудования и перегородок может привести к неравномерному воздухообмену.
• Игнорирование тепловых нагрузок: выбор мощности без учёта выделения тепла от оборудования снижает эффективность системы.
• Отсутствие учёта локальных загрязнений: в ряде случаев требуется организация местной вытяжки, иначе возможны превышения ПДК по вредным веществам.
• Перегрузка одной зоны: попытка обслужить большую площадь одним агрегатом приводит к снижению качества микроклимата.

Ограничения и когда требуется инженерный расчёт

Типовые рекомендации применимы для стандартных производственных и складских помещений с равномерной нагрузкой. Если объект имеет сложную планировку, высокие тепловыделения, специфические требования к воздухообмену или требуется интеграция с автоматикой, необходим профессиональный расчет и проектирование. Для оценки стоимости работ и подбора оборудования можно обратиться к прайс-листу на проектные работы.

В случаях, когда требуется организация локальной вытяжки или интеграция с системами кондиционирования, рекомендуется рассмотреть интеграцию инженерных систем для комплексного решения задач микроклимата.

Ответы на вопросы по промышленной вентиляции без воздуховодов

Дополнительная информация по теме

Краткие выводы

Безвоздуховодные системы промышленной вентиляции позволяют эффективно организовать воздухообмен на объектах с высокими требованиями к гибкости и экономии пространства. Их применение оправдано в производственных, складских и торговых помещениях с переменной нагрузкой и сложной планировкой. Для корректного подбора оборудования и расчёта параметров рекомендуется привлекать инженеров-проектировщиков. Если требуется профессиональный расчет или проект — это отдельная услуга, которую можно заказать у специалистов «ИНТЕХ» .
