ЖДК- и светодиодные дисплеи Carel
.jpg)
.jpg)
«ИНТЕХ» осуществляет подбор, поставку и внедрение ЖДК- и светодиодных дисплеев Carel для автоматизации вентиляции, кондиционирования и отопления. Мы проектируем системы управления на базе этих дисплеев, выполняем монтаж, пусконаладку и сервисное обслуживание. Дисплеи Carel применяются для визуализации параметров, настройки режимов и локального управления инженерными системами в жилых, коммерческих и промышленных объектах.
В рамках подбора учитываются: совместимость с контроллерами (например, pCO2, pCOXS), требования к монтажу (панельный, настенный), степень защиты, сценарии отображения информации, интеграция с автоматикой и BMS. Заказчик получает работоспособную систему с корректной индикацией и возможностью оперативного управления.
Линейка дисплеев Carel: основные типы и особенности
Графические дисплеи
.jpg)
pGD0 — 120×32 точки, 20×4 символа. Совместим с контроллерами pCO2, pCOXS. Используется для базовой индикации и настройки параметров. Подходит для встраивания в шкафы автоматики.
.jpg)

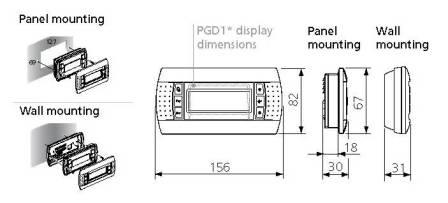

pGD1 — 132×64 точки, 22×8 символов. Возможен настенный или панельный монтаж. Отличается увеличенной областью отображения и расширенными возможностями визуализации.
- Варианты монтажа: панельный, настенный
- Степень защиты оболочки — для промышленных и общественных помещений
- Возможность изготовления декоративных панелей под дизайн объекта
Графические сенсорные дисплеи
.jpg)

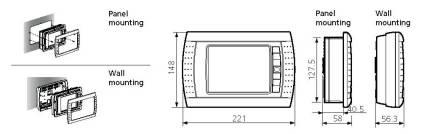

pGD2 — 320×240 точек, монохромный. Используется для расширенной визуализации и управления сложными системами.
pGD3 — 320×240 точек, цветной, 256 цветов. Поддерживает анимированные символы, интуитивное управление, подходит для объектов с высокими требованиями к эргономике интерфейса.
- Наглядное отображение параметров и управление режимами
- Анимированные элементы для индикации состояния оборудования
- Варианты монтажа: настенный, панельный
Светодиодные дисплеи pLD
.jpg){kind=small}
- Компактные размеры — для ограниченного пространства
- Экономичное решение для базовой индикации
Конструктивные исполнения
.jpg)
.jpg)
Сценарии применения дисплеев Carel
ЖДК- и светодиодные дисплеи Carel востребованы для локального управления и индикации в системах вентиляции, кондиционирования, отопления, а также в комплексных решениях автоматизации зданий. На практике они применяются:
- В квартирах и апартаментах с герметичными окнами для контроля воздухообмена;
- В загородных домах и коттеджах для интеграции с системами вентиляции и отопления;
- В офисах и коммерческих помещениях для визуализации состояния оборудования и оперативного управления;
- В производственных и складских объектах, где требуется надежная индикация и настройка параметров;
- В серверных и лабораториях для отображения аварийных сигналов и параметров микроклимата.
Дисплеи могут быть интегрированы в существующие шкафы автоматики, подключаться к контроллерам Carel, а также работать в составе систем диспетчеризации зданий. При необходимости возможна организация совместной работы с вытяжными установками и интеграция с BMS. Для объектов с особыми требованиями по визуализации и управлению инженерными системами рекомендуем рассмотреть автоматизацию и диспетчеризацию зданий.
Стоимость дисплеев Carel и работ по внедрению
Цена дисплея зависит от типа (ЖДК, светодиодный, сенсорный), размера экрана, функционала, варианта монтажа и совместимости с контроллерами. На стоимость также влияют:
- Комплектация (наличие декоративных панелей, кабелей, аксессуаров);
- Требования к степени защиты и условиям эксплуатации;
- Курс валюты и условия поставки;
- Необходимость интеграции с существующей автоматикой.
Стоимость оборудования — от 12 000 до 65 000 руб. (ориентировочно, по состоянию на 2024 год, для типовых моделей после уточнения исходных данных). Монтаж и пусконаладка рассчитываются отдельно и зависят от сложности объекта, объема работ и необходимости интеграции с другими системами. Точная стоимость определяется после анализа технического задания и обследования объекта.
Для расчета стоимости работ по монтажу и пусконаладке вы можете ознакомиться с прайс-листом на монтаж вентиляции.
Этапы внедрения дисплеев Carel
- Анализ исходных данных и требований к системе управления;
- Подбор оптимальной модели дисплея с учетом совместимости и задач;
- Определение места установки (шкаф автоматики, панель, стена);
- Прокладка кабелей и подключение к контроллеру;
- Интеграция с системой автоматики и настройка параметров;
- Проверка работоспособности, настройка режимов отображения и управления;
- Передача системы заказчику с инструкцией по эксплуатации.
В рамках комплексных проектов по проектированию инженерных систем дисплеи Carel интегрируются в состав шкафов автоматики и диспетчеризации.
Свяжитесь с нами
Для подбора дисплея Carel под ваши задачи направьте план помещения, укажите площадь, требуемый воздухообмен и описание существующих инженерных систем. Инженер «ИНТЕХ» выполнит расчет, подберет совместимую модель и предложит оптимальное решение.
Связаться можно по email: mail@air-ventilation.ru или через форму.
Ответы на вопросы по дисплеям Carel
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор и монтаж дисплея Carel?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Также можно воспользоваться формой на сайте. - Какие типы дисплеев Carel подходят для вентиляции в офисах?
Для офисных помещений часто выбирают pGD1 или pGD3 в зависимости от требований к визуализации и интеграции с системой управления. - Можно ли интегрировать дисплей Carel в существующий шкаф автоматики?
Да, при условии совместимости с используемым контроллером и наличия свободного места для монтажа. В ряде случаев требуется доработка схемы подключения. - Сколько времени занимает поставка и монтаж?
Поставка типовых моделей — от 5 до 15 рабочих дней, монтаж и настройка — от 1 до 3 дней в зависимости от сложности объекта. - Возможна ли интеграция с системой диспетчеризации здания?
Дисплеи Carel поддерживают интеграцию с BMS и SCADA-системами через контроллеры pCO2, pCOXS и другие. - Какие объекты чаще всего оснащаются такими дисплеями?
Жилые комплексы, офисные здания, производственные цеха, серверные, лаборатории, торговые центры. - Можно ли заказать сервисное обслуживание дисплея?
Да, «ИНТЕХ» выполняет сервисное обслуживание и диагностику оборудования Carel. Подробнее — в разделе обслуживание инженерных систем. - Как определяется стоимость работ?
Стоимость рассчитывается индивидуально после анализа исходных данных, выбора модели и оценки объема работ.
