Канальные кондиционеры
Инженерная компания «ИНТЕХ» выполняет расчет, проектирование и монтаж канальных кондиционеров для жилых, коммерческих и производственных объектов в Москве и Московской области. Проектирование систем основывается на анализе тепловых нагрузок, особенностей архитектуры, интеграции с вентиляцией и требованиях к микроклимату.
- Сбор исходных данных: планы помещений, назначение зон, высоты потолков.
- Инженерные расчёты: подбор мощности, трассировка воздуховодов, определение уровней шума.
- Разработка проектной документации с учетом интеграции с вентиляционными и автоматизированными системами.
- Оценка ограничений по размещению оборудования и сервисному доступу.
- Подготовка к реализации: согласование технических решений, анализ эксплуатационных режимов и рисков.
Канальные системы применяются для создания равномерного микроклимата в помещениях сложной планировки, где требуется скрытая разводка воздуховодов и минимальное вмешательство в интерьер.
Подбор по исходным данным
- План помещения или экспликация с указанием площадей и высот.
- Назначение и режим работы помещений (жилые, офисные, торговые, производственные).
- Ограничения по размещению оборудования и трассировке воздуховодов.
- Требования к уровню шума, энергоэффективности, интеграции с вентиляцией.
- Особые условия эксплуатации (санитарные требования, повышенная влажность, наличие приточного воздуха).
Инженеры «ИНТЕХ» анализируют исходные данные, подбирают оптимальное решение, рассчитывают параметры и готовят коммерческое предложение. Для консультации можно отправить запрос на mail@air-ventilation.ru или воспользоваться формой.
Критерии выбора канального кондиционера
- Площадь и назначение помещений (жилые, коммерческие, производственные).
- Требуемая холодопроизводительность и тепловая мощность.
- Высота потолков и наличие пространства для размещения внутреннего блока и воздуховодов.
- Ограничения по уровню шума (актуально для спален, переговорных, учебных классов).
- Возможность организации приточного воздуха (совмещение с вентиляцией).
- Требования к энергоэффективности (инверторные технологии, EER/SEER).
- Особенности архитектуры: наличие фальш-стен, чердаков, технических помещений.
- Доступность сервисного обслуживания и чистки фильтров.
- Бюджет на оборудование и монтаж, включая стоимость проектирования.
- Возможность интеграции с системами автоматики и диспетчеризации.
Что проверяют инженеры при подборе: анализируют планы помещений, оценивают ограничения по трассам и размещению, рассчитывают необходимую производительность, учитывают режимы работы (постоянный/переменный), проверяют соответствие нормативам по воздухообмену и шуму, закладывают сервисные люки для обслуживания.
Типы и особенности канальных кондиционеров

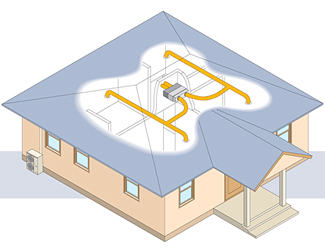

Канальные кондиционеры представляют собой сплит-системы, в которых внутренний блок устанавливается в подпотолочном пространстве или на чердаке, а охлаждённый или нагретый воздух распределяется по системе воздуховодов в разные помещения. Принцип работы основан на рециркуляции: воздух из помещения поступает во внутренний блок, проходит обработку (охлаждение или нагрев), а затем возвращается через сеть воздуховодов.
Внутренний блок оснащён испарителем, а внешний — конденсатором. Движение хладагента между ними обеспечивает теплопередачу. В процессе работы образуется конденсат, который отводится через дренажную систему.
Существуют инверторные модели, позволяющие плавно регулировать производительность и поддерживать заданную температуру с меньшими перепадами. Это особенно актуально для объектов с переменной нагрузкой и высокими требованиями к энергоэффективности.

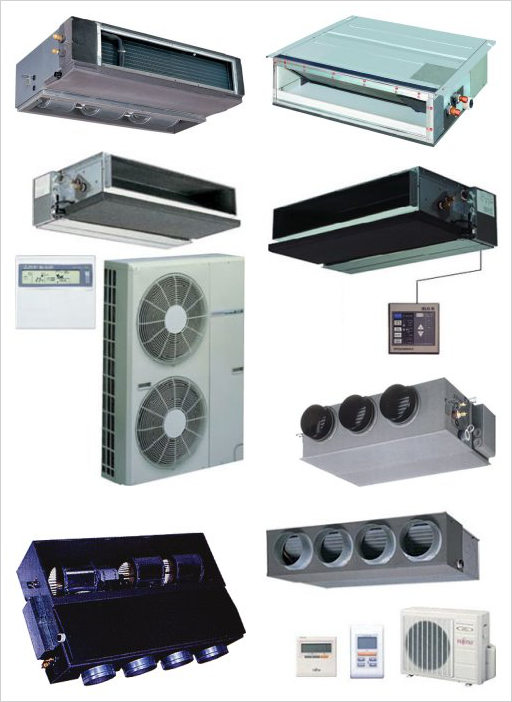

- Низконапорные канальные кондиционеры — для небольших помещений с короткой сетью воздуховодов, часто используются в квартирах и небольших офисах.
- Средненапорные — оптимальны для жилых домов, коттеджей, административных помещений средней площади.
- Высоконапорные — применяются на объектах с разветвлённой сетью каналов: торговые центры, выставочные павильоны, крупные офисные здания.
Выбор типа зависит от протяжённости и конфигурации воздуховодов, требований к шуму, высоты подвесных потолков и особенностей архитектуры.
Сравнение типов канальных кондиционеров
- Низконапорные: подходят для квартир, небольших офисов, где длина воздуховодов минимальна. Преимущество — компактность и низкий уровень шума. Не подходят, если требуется распределение воздуха на большие расстояния или через несколько помещений.
- Средненапорные: применяются в коттеджах, административных зданиях, где сеть воздуховодов средней протяжённости. Баланс между производительностью и уровнем шума. Ограничение — неэффективны для крупных объектов с разветвлённой сетью каналов.
- Высоконапорные: используются в торговых центрах, павильонах, офисных комплексах. Обеспечивают подачу воздуха на большие расстояния и в несколько зон. Требуют профессионального расчёта и шумоизоляции. Не подходят для помещений с ограниченным пространством под потолком.
- Инверторные модели: обеспечивают плавную регулировку мощности, экономию электроэнергии, стабильную температуру. Ограничение — более высокая стоимость оборудования и монтажа.
Выбор типа зависит от исходных данных, требований нормативов, условий размещения, режима работы и бюджета.
Типовые сценарии применения
- В квартире с открытой планировкой требуется скрытое кондиционирование без видимых блоков — проектируется система с низконапорным внутренним блоком и короткой сетью воздуховодов.
- В загородном доме с несколькими этажами и комнатами — средненапорная система с разводкой по зонам, интеграция с вентиляцией и возможностью подогрева воздуха через калорифер.
- В торговом центре с большим количеством арендаторов — высоконапорные системы с индивидуальной разводкой по секциям, расчётом кратности воздухообмена и учётом графика работы.
- В офисном здании с переменной загрузкой помещений — инверторные модели, интеграция с системой диспетчеризации для оптимизации энергопотребления.
- В медицинском учреждении — особое внимание уделяется фильтрации воздуха, применяются дополнительные фильтры и рекуператоры, расчёт ведётся с учётом санитарных требований.
Для комплексных объектов часто требуется проектирование инженерных систем с учётом взаимодействия вентиляции и кондиционирования. Дополнительно, для оптимального воздухообмена и микроклимата рекомендуется рассмотреть решения по вентиляции для различных типов помещений.
Когда обращаются за подбором / расчётом
- Планируется реконструкция или строительство объекта с нестандартной планировкой — требуется расчёт системы кондиционирования под конкретные условия.
- Есть ограничения по размещению оборудования (низкие потолки, отсутствие технических помещений) — нужен подбор компактных решений.
- Требуется обеспечить равномерный микроклимат в нескольких помещениях без установки отдельных блоков в каждой комнате.
- Возникают вопросы по шуму или вибрациям — необходим инженерный расчёт и подбор шумоизоляции.
- Необходимо интегрировать кондиционирование с вентиляцией или системой автоматики здания.
- Планируется обслуживание или модернизация существующей системы — требуется аудит и расчёт новых параметров.
- Есть требования по энергоэффективности и снижению эксплуатационных затрат.
Можно описать задачу и получить варианты по исходным данным: mail@air-ventilation.ru
Основные и дополнительные модули системы

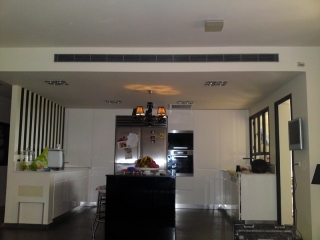

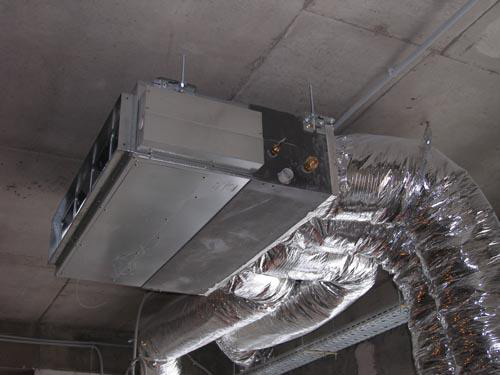

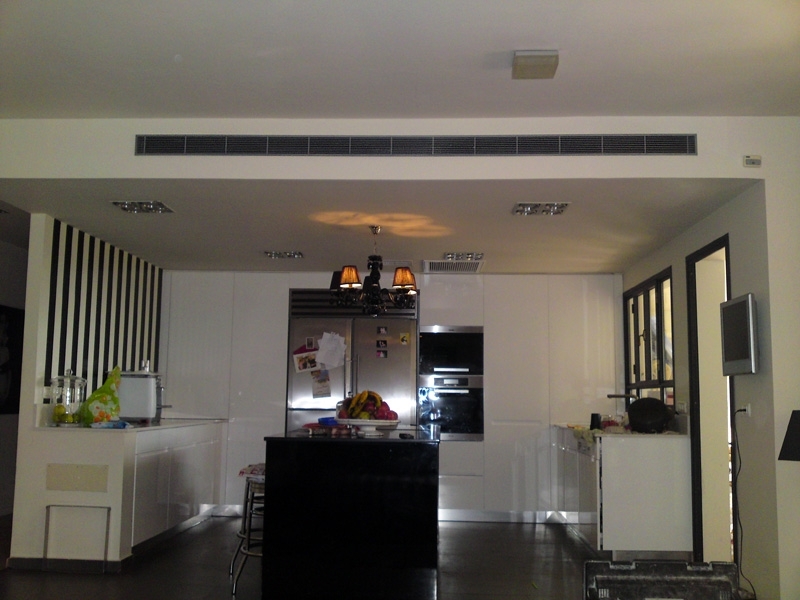

Внутренний блок канального кондиционера — металлический корпус с испарителем, вентилятором и штуцерами для подключения фреоновой магистрали. Для отвода конденсата используется дренажный насос. Воздуховоды скрываются за подвесным потолком, а распределение воздуха осуществляется через декоративные решётки и диффузоры.
В зависимости от задач могут устанавливаться дополнительные модули:
- Калорифер (электрический или водяной) — для подогрева воздуха в холодный период.
- Рекуператор — для снижения теплопотерь при организации приточно-вытяжной вентиляции.
- Фильтры различной степени очистки (угольные, бактерицидные, фотокаталитические) — для повышения качества воздуха.
- Дополнительные вентиляторы — при большой протяжённости воздуховодов.
Ключевым параметром при проектировании является напор вентилятора и аэродинамический расчёт системы. Для сложных объектов рекомендуется аэродинамический расчёт системы вентиляции для точного подбора оборудования.
Бюджет и стоимость работ
Стоимость системы зависит от площади и назначения помещений, сложности разводки воздуховодов, выбранного типа оборудования и дополнительных опций (фильтрация, автоматика, интеграция с вентиляцией). Оценка бюджета возможна после анализа исходных данных и согласования технического задания. Для ориентировочного расчёта можно ознакомиться с прайс-листом на монтаж систем кондиционирования.
Термины и определения
- Холодопроизводительность — максимальная мощность по холоду, которую может обеспечить система.
- Кратность воздухообмена — отношение объёма подаваемого воздуха к объёму помещения за час.
- Трасса — путь прокладки фреоновых магистралей и воздуховодов.
- Шум — уровень звукового давления, создаваемого оборудованием.
- Инвертор — технология плавного регулирования мощности компрессора.
- EER/SEER — показатели энергоэффективности системы в разных режимах.
- Дренаж — система отвода конденсата из внутреннего блока.
- Приток воздуха — подача свежего воздуха в помещение через систему вентиляции или кондиционирования.
- Сервисный доступ — наличие люков и зон для обслуживания оборудования.
Ответы на вопросы по канальным кондиционерам
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на подбор и монтаж канального кондиционера?
Позвоните по телефону +7 (495) 146-67-66 или напишите на mail@air-ventilation.ru. Можно также воспользоваться формой на сайте. - Какие объекты чаще всего оснащаются канальными системами?
Канальные кондиционеры применяются в квартирах с открытой планировкой, коттеджах, офисах, торговых центрах, медицинских учреждениях и гостиницах. - Сколько времени занимает проектирование и монтаж?
В среднем, проектирование занимает 5–10 рабочих дней после получения исходных данных, монтаж — от 7 до 20 дней в зависимости от сложности объекта. - Можно ли совместить канальное кондиционирование с вентиляцией?
Да, часто проектируется интеграция с приточно-вытяжной вентиляцией для подачи свежего воздуха и поддержания микроклимата. - Как часто требуется обслуживание системы?
Рекомендуется проводить сервисное обслуживание не реже 1 раза в год, включая чистку фильтров, проверку дренажа и диагностику оборудования. Подробнее о регламенте — в разделе обслуживание систем кондиционирования. - Какие ограничения по размещению оборудования?
Требуется не менее 35–40 см пространства под потолком для внутреннего блока и разводки воздуховодов. Важно предусмотреть сервисные люки для доступа к оборудованию. - Как рассчитать стоимость системы?
Стоимость зависит от площади, сложности разводки, выбранного оборудования и дополнительных опций. Ориентировочные цены — в прайс-листе на монтаж. - Возможна ли автоматизация и удалённое управление?
Да, современные системы поддерживают интеграцию с автоматикой здания и дистанционное управление через приложения. - Какие требования к шумоизоляции?
Для жилых и офисных помещений рекомендуется использовать шумоглушители и выбирать оборудование с низким уровнем шума. Подробнее — в разделе шумоглушители в системах вентиляции.
