Ремонт ВРУ

Назначение и конструкция ВРУ

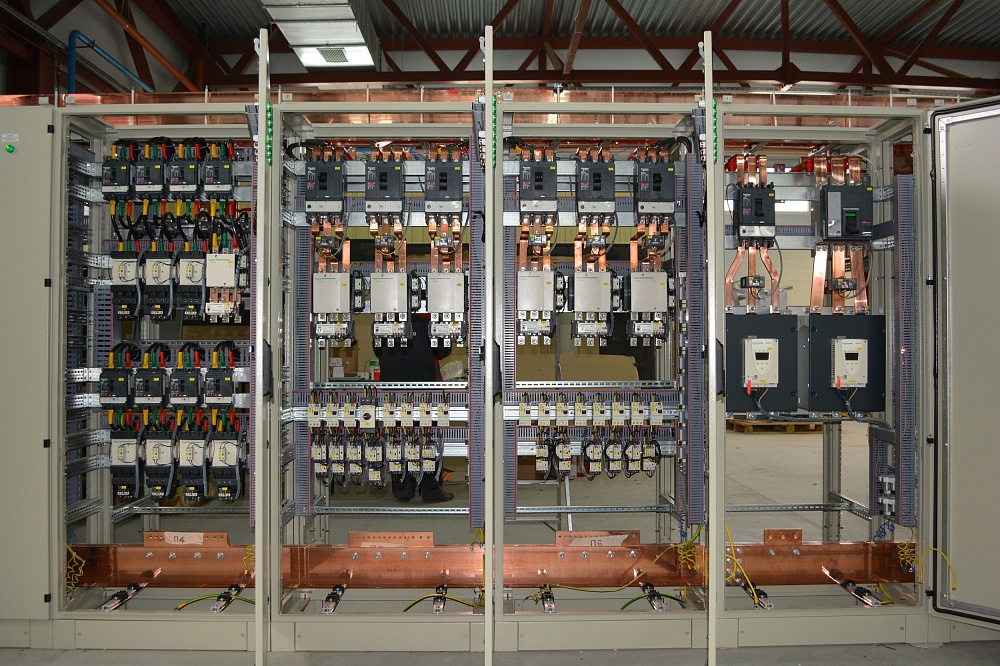

Вводно-распределительное устройство (ВРУ) — это комплекс электротехнических аппаратов, обеспечивающих приём, учёт, распределение и защиту электроэнергии на вводе в здание. В состав ВРУ входят:

• Корпус (шкаф или несколько секций), обеспечивающий защиту оборудования от внешних воздействий.
• Автоматические выключатели, предохранители, устройства защитного отключения (УЗО), дифференциальные автоматы — для защиты от перегрузок и коротких замыканий.
• Приборы индикации и учёта (амперметры, вольтметры, трансформаторы тока, электросчётчики).
• Сборные шины, рубильники, разъединители — для распределения и коммутации электрических цепей.

Особенности размещения и эксплуатации ВРУ

ВРУ размещается в специально выделенных помещениях согласно проекту электроснабжения, как правило, на вводе питающего кабеля. В жилых зданиях это чаще всего подвал, где также выполняется расщепление PEN-проводника. Для корректной эксплуатации шкаф ВРУ располагается на расстоянии не менее 1 метра от других коммуникаций, в хорошо освещённом и проветриваемом месте. Ввод и вывод кабелей обычно осуществляется снизу, но возможны изменения по согласованию с проектной документацией. При питании от воздушной линии электропередачи требуется установка ограничителей перенапряжения. Двери помещений ВРУ должны открываться наружу для обеспечения безопасности.

На крупных объектах рекомендуется установка отдельных ВРУ на каждый ввод, а для распределения по зонам — дополнительных распределительных устройств (РУ). В процессе эксплуатации ВРУ обслуживается квалифицированным электротехническим персоналом.

В составе ВРУ применяются:

• Токопроводящие шины (медные или алюминиевые) для распределения фаз, нейтрали (N) и заземления (PE). Присоединение проводов выполняется болтовыми соединениями с использованием специализированного инструмента.
• Автоматические выключатели и предохранители, номинал которых подбирается по проекту или расчету мощности.
• Счётчики электроэнергии для учёта потребления.
• Ограничители перенапряжения и разрядники для защиты от импульсных перегрузок.
• Вольтметры и амперметры для контроля параметров сети.
• Провода и кабели с цветовой маркировкой по ГОСТ: N — синий/голубой, PE — жёлто-зелёный, L — чёрный или коричневый.

Соблюдение маркировки и цветовой идентификации проводников на всём протяжении цепи — важное условие для безопасности и корректной эксплуатации.

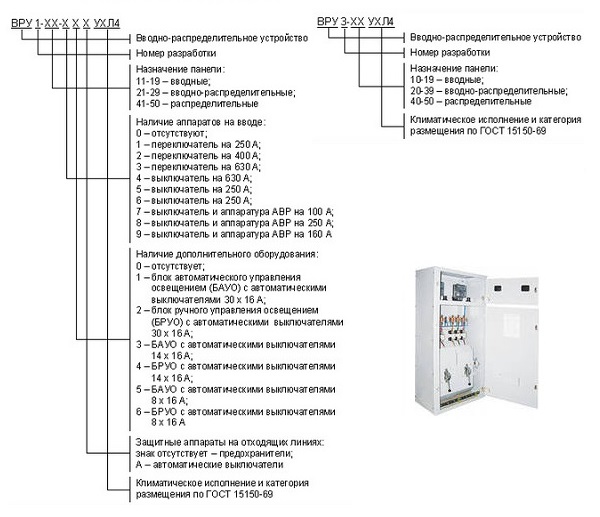

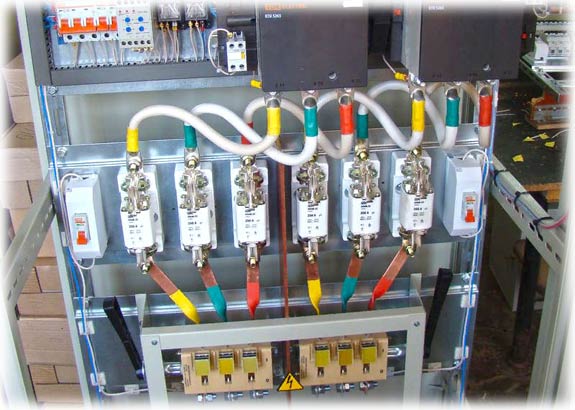

Маркировка ВРУ

Виды ремонта вводно-распределительных устройств

В зависимости от характера неисправности и состояния оборудования применяются различные виды ремонта ВРУ:

Аварийный ремонт

Проводится при внезапном выходе из строя отдельных компонентов или узлов ВРУ. Включает оперативную диагностику, локализацию неисправности, замену или восстановление повреждённых элементов. Для сокращения времени простоя рекомендуется наличие договора на техническое обслуживание с возможностью экстренного выезда специалистов.

Планово-предупредительный ремонт

Выполняется по графику, согласованному с эксплуатационной службой. В ходе ППР производится отключение ВРУ, проверка всех элементов на соответствие техническим характеристикам, выявление и замена изношенных или дефектных компонентов. Такой подход позволяет снизить риск аварийных ситуаций и продлить срок службы оборудования.

Капитальный ремонт

Проводится при значительном износе оборудования или необходимости модернизации системы. Включает разработку технического задания, изготовление нового ВРУ на производстве, демонтаж старого оборудования и монтаж нового. После завершения работ выполняется комплексное тестирование и ввод в эксплуатацию. Капитальный ремонт — наиболее затратный по времени и бюджету вариант, но позволяет привести систему в соответствие современным требованиям.

Когда требуется ремонт ВРУ

Необходимость ремонта или реконструкции ВРУ возникает при моральном и физическом износе компонентов, несоответствии оборудования современным требованиям, частых аварийных отключениях, перегревах, нарушениях изоляции или изменении нагрузки на объекте. На практике выявление дефектов часто происходит в ходе технического обслуживания или при внеплановых отключениях. Своевременная диагностика и ремонт позволяют снизить риск аварий и обеспечить надёжность электроснабжения.

Если на объекте отсутствует собственный квалифицированный персонал, целесообразно заключить договор на техническое обслуживание ВРУ с профильной организацией. Это позволит своевременно выявлять и устранять неисправности, а также планировать модернизацию системы.

Замена ВРУ: особенности и порядок работ

В ряде случаев, например, при существенном изменении нагрузки или устаревании схемы, требуется полная замена ВРУ. На первом этапе составляется актуальная однолинейная схема электроустановки с учётом всех изменений за период эксплуатации. Только после этого возможно проектирование и изготовление нового устройства. Изготовление ВРУ выполняется сертифицированной организацией, что позволяет избежать ошибок и брака в конструкции.

В процессе замены важно предусмотреть временную схему электроснабжения, особенно для объектов первой категории надёжности (медицинские учреждения, серверные, предприятия с непрерывным циклом). Работы по замене ВРУ выполняются при отключённом напряжении, а для обесточивания часто требуется согласование с эксплуатирующей организацией или электросетевой компанией.

После монтажа нового оборудования проводится ввод в эксплуатацию, установка и опломбирование приборов учёта, согласование схемы с Энергосбытом. Важно заранее уведомить энергоснабжающую организацию о снятии пломб, чтобы избежать штрафных санкций.

Замена ВРУ — сложная инженерная задача, требующая координации между службой эксплуатации, проектировщиками и монтажниками. На практике такие работы занимают от нескольких смен до нескольких недель, в зависимости от объёма и сложности объекта.
