Выполнение проектов марки ЭОМ и ЭМ для наружных сетей
Инженерная компания «ИНТЕХ» выполняет разработку проектов марки ЭОМ и ЭМ для наружных и внутренних электросетей на объектах различного назначения. Проектирование ведётся с учётом действующих нормативных документов, особенностей объекта и требований к электробезопасности. На каждом этапе обеспечивается согласование технических решений с заказчиком и взаимодействие с сетевыми организациями.
Зачем нужен проект ЭОМ и ЭМ: практические преимущества
- Оптимизация затрат на материалы и монтаж за счёт точного подбора оборудования и трассировки сетей.
- Снижение рисков аварийных ситуаций благодаря проработке схем резервирования и защитных устройств.
- Упрощение согласования с энергоснабжающими организациями и контролирующими органами.
- Возможность точного расчёта мощности, что важно для промышленных и коммерческих объектов.
- Повышение энергоэффективности за счёт грамотного проектирования освещения и силовых сетей.
- Сокращение сроков строительства и ввода объекта в эксплуатацию.
Как строится процесс проектирования ЭОМ и ЭМ
- Сбор исходных данных: анализ технического задания, получение ТУ от энергоснабжающей организации, изучение архитектурных и планировочных решений.
- Разработка концепции электроснабжения: определение категории надёжности, резервирования, схем подключения.
- Выполнение расчётов: расчёт нагрузок, подбор сечений кабелей, определение параметров защитных устройств.
- Создание графической части: выполнение схем электроснабжения, освещения, заземления, молниезащиты.
- Оформление текстовой части: пояснительная записка, спецификации, ведомости, журналы.
- Согласование и корректировка: взаимодействие с заказчиком, внесение изменений по замечаниям.
- Передача итогового комплекта документации: подготовка исполнительных схем и актов.
Любое строительство начинается с разработки проектной документации. Согласно Постановлению Правительства РФ №87 от 16.02.2008, проект должен включать раздел электроснабжения объекта.
Марка ЭОМ охватывает системы внутреннего электроосвещения и силового оборудования. В ряде случаев освещение и силовые сети выделяются в отдельные разделы — ЭО (освещение) и ЭМ (силовое оборудование). В состав проектной документации могут входить также:
- ЭС — проекты наружных сетей (для подключения нескольких объектов);
- ЭН — системы наружного освещения;
- ЭГ — проекты заземления и молниезащиты.
Графическая часть проекта ЭОМ
В состав графической части обычно входят:

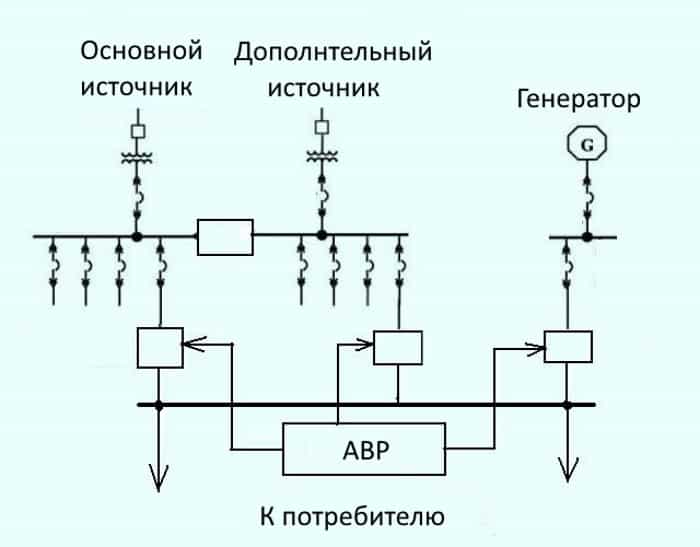

- Принципиальная схема автоматического ввода резерва (для объектов 1-й категории по надёжности).
- Схема внешнего освещения, включая транспортные коммуникации (актуально для производственных объектов).
- Схема аварийного освещения.

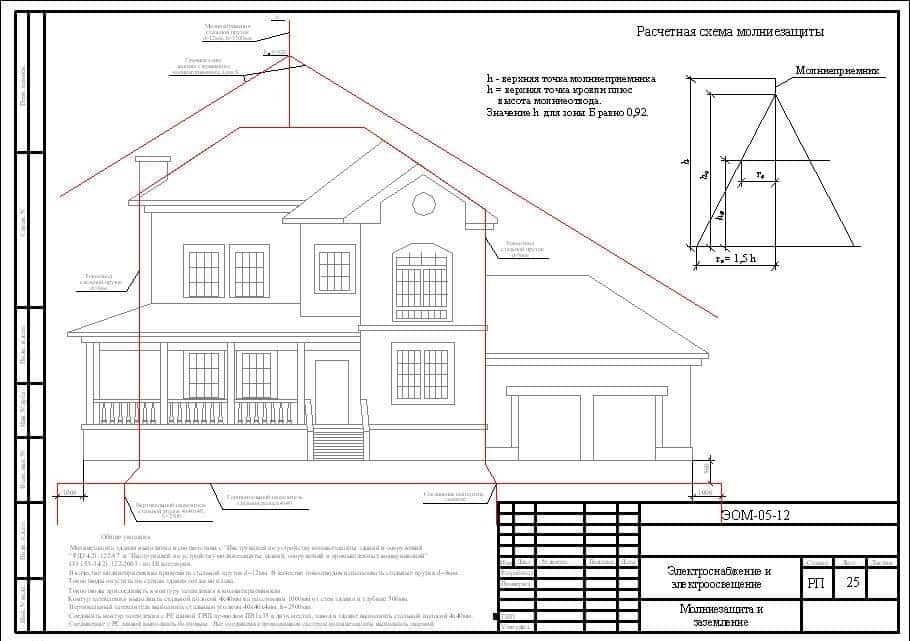

- Схемы реализации молниезащиты и заземления.
- Схема внутреннего освещения.
- Схема системы силового оборудования (в жилых зданиях часто объединяется с освещением).
Для производственных и коммерческих объектов может потребоваться отдельная схема с указанием мест монтажа электрооборудования.
Исходные данные для проектирования ЭОМ
Для подготовки текстовой и графической части проектировщик запрашивает:
- Технические условия (ТУ) на подключение к внешним электросетям (выдаются энергоснабжающей организацией).
- Техническое задание (ТЗ), формируемое на основе дизайнерского проекта или других разделов.
- План здания или площадки.
Пример оформления проектной документации ЭОМ

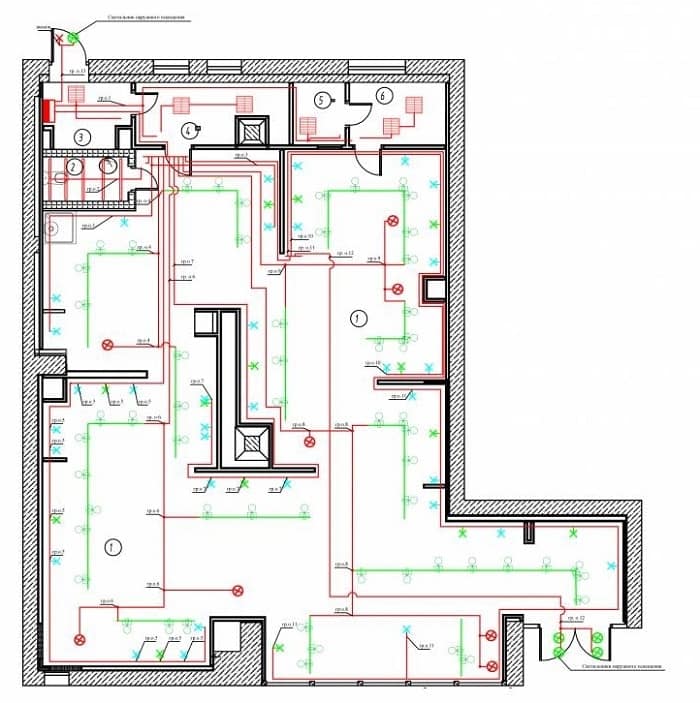

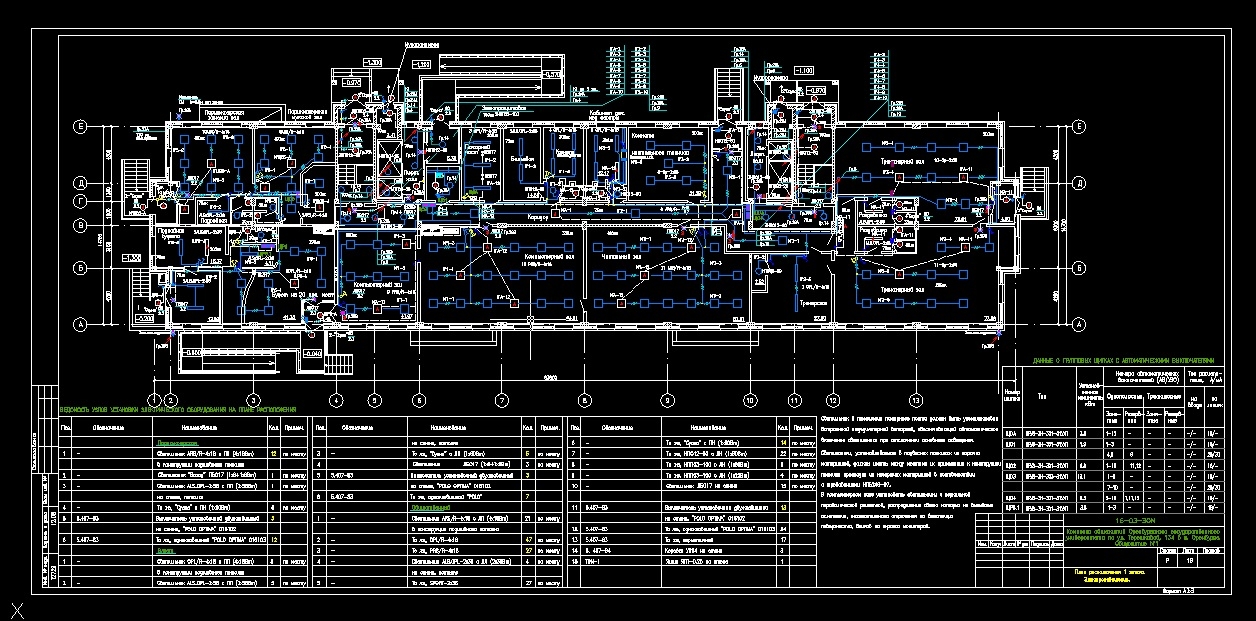

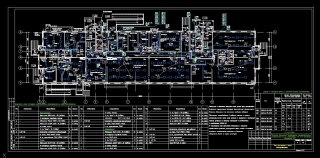

На примере ниже показана схема освещения для одноэтажного жилого дома:
Для корректного чтения схем используются условные графические обозначения, стандартизированные ГОСТ 21.614-88 и ГОСТ 21.210-2014. На плане обычно приводится расшифровка символов.
Проводка обозначается буквенно-цифровыми символами (например, гр1, гр2, гр3). Группы светильников записываются в формате AA(B x CC)DD, где AA — количество приборов, B — число ламп, CC — мощность (Вт), DD — класс защиты.
Нормативная база для проектирования ЭОМ и ЭМ
В пояснительной записке указываются исходные материалы и нормативные документы, на основании которых выполнен проект. Основные действующие стандарты:
- ГОСТ 21.614-88, ГОСТ 21.210-2014 — условные графические обозначения на схемах.
- ГОСТ 21.613-88 — оформление рабочих чертежей силового электрооборудования.
- СП 31-110-2003 — проектирование и монтаж электроустановок жилых и общественных зданий.
- СП 256.1325800.2016 — проектирование наружного освещения.
- СП 76.13330.2016 — проектирование внутренних электрических сетей.
- ПУЭ (Правила устройства электроустановок) — требования к электробезопасности и эксплуатации.
- СП 52.13330.2016 — молниезащита зданий и сооружений.
- СП 6.13130.2013 — противопожарные требования к электроснабжению.
Для отдельных типов объектов могут применяться дополнительные нормативы.
Состав комплекта чертежей марки ЭМ
Раздел ЭМ включает описание систем силового электрооборудования, внутреннего освещения, молниезащиты и заземления. Комплект чертежей маркируется, например, как ХХХХ-XX-ЭМ, где ЭМ — силовое электрооборудование.
В практике проектирования, согласно ГОСТ 21.613-88, комплект ЭМ обычно содержит:
- Общие данные.
- Схемы электрические принципиальные.
- Планы расположения электрооборудования и прокладки сетей.
- Кабельно-трубный журнал.
- Система уравнивания потенциалов.
Дополнительно прилагаются спецификации, опросные листы и исполнительные схемы.
Комплектные трансформаторные подстанции (КТП) относятся к силовому электрооборудованию, но часто выделяются в отдельный комплект ЭП. Все схемы оформляются по единому стандарту, что облегчает их чтение и согласование.
В составе чертежей ЭМ предусматривается подключение технологического оборудования, вентиляции, а также меры по электробезопасности. В небольших проектах освещение может быть объединено с силовым оборудованием (марка ЭОМ).
Нормативные документы по составу и оформлению комплекта ЭМ:
- ГОСТ 21.613-88 — рабочие чертежи силового электрооборудования.
- СП 31-110-2003 — проектирование электроустановок зданий.
Состав исполнительной документации по разделу «Силовое электрооборудование» (ЭМ)
- Реестр исполнительной документации.
- Общий журнал работ и специальные журналы (прокладки кабелей, входного контроля, авторского надзора).
- Исполнительные схемы сетей электроснабжения и освещения.
- Акты и протоколы приёмки, испытаний, проверки функционирования.
- Ведомости изменений, недоделок, смонтированного оборудования.
- Документы о согласовании отступлений от проекта, разрешительная документация.
- Паспорта, сертификаты качества, пожарные и санитарные заключения на материалы и оборудование.
- Комплект рабочих чертежей с отметками о соответствии выполненных работ проекту.
*Точный состав исполнительной документации согласовывается с заказчиком и зависит от требований объекта.
Что входит в результат проектирования ЭОМ и ЭМ
- Пояснительная записка с обоснованием технических решений.
- Графическая часть: схемы электроснабжения, освещения, заземления, молниезащиты.
- Спецификации оборудования и материалов.
- Ведомости объёмов работ и кабельных трасс.
- Исполнительные схемы и акты приёмки.
- Комплект документов для согласования с сетевыми и контролирующими организациями.
Типы объектов, с которыми мы работаем
- Жилые здания (многоквартирные дома, коттеджи, таунхаусы).
- Промышленные объекты (цеха, склады, производственные комплексы).
- Коммерческая недвижимость (торговые центры, офисные здания, магазины).
- Общественные здания (школы, детские сады, медицинские учреждения).
- Инфраструктурные объекты (наружные сети, уличное освещение, КТП).
Стоимость проектирования ЭОМ и ЭМ
Точная стоимость определяется после анализа исходных данных и требований к объекту. Ниже приведены ориентировочные цены на проектные работы:
| Тип объекта | Состав работ | Ориентировочная стоимость, руб. |
|---|---|---|
| Квартира, до 100 м² | ЭОМ (освещение, розетки, силовые цепи) | от 25 000 |
| Частный дом, до 300 м² | ЭОМ + ЭМ (силовые сети, освещение, заземление) | от 45 000 |
| Офис, магазин, до 500 м² | ЭОМ, ЭМ, наружные сети | от 60 000 |
| Промышленный объект | Полный комплекс ЭОМ, ЭМ, КТП, наружные сети | от 120 000 |
Для расчёта стоимости проектирования по вашему объекту — отправьте заявку или запросите подробный прайс-лист на проектирование электроснабжения.
Отправьте данные для расчёта
Для получения индивидуального предложения отправьте исходные данные (план объекта, ТЗ, ТУ) на mail@air-ventilation.ru или через форму. Инженеры «ИНТЕХ» проанализируют задачу, предложат оптимальные технические решения и рассчитают стоимость проектирования.
Часто спрашивают по проектированию ЭОМ и ЭМ
- По какому региону вы работаете?
Инженеры «ИНТЕХ» выезжают на объекты в Москве и Московской области для сбора исходных данных, обследования и согласования технических решений. - Как сделать заказ на проектирование ЭОМ и ЭМ?
Позвоните по телефону +7 (495) 146-67-66 , напишите на mail@air-ventilation.ru или воспользуйтесь формой на сайте. - Какие исходные данные нужны для начала проектирования?
План объекта, техническое задание, технические условия на подключение, информация о мощности и назначении помещений. - Сколько времени занимает разработка проекта?
Для квартир и частных домов — от 5 рабочих дней, для коммерческих и промышленных объектов — от 10 до 25 рабочих дней в зависимости от сложности. - Можно ли объединить проект ЭОМ с проектом вентиляции или кондиционирования?
Да, при комплексном проектировании инженерных систем разрабатываются все разделы с учётом взаимодействия сетей. - Входит ли в проект ЭОМ наружное освещение?
Да, при необходимости наружное освещение включается в состав проекта (раздел ЭН). - Как происходит согласование проектной документации?
Проект согласовывается с заказчиком, сетевыми и контролирующими организациями. При необходимости вносятся корректировки. - Можно ли заказать авторский надзор за реализацией проекта?
Да, специалисты «ИНТЕХ» могут осуществлять авторский надзор на всех этапах строительства. - Какова стоимость проектирования для типовых объектов?
Ориентировочные цены приведены выше, точная стоимость рассчитывается индивидуально после анализа исходных данных. - Какие нормативные документы используются при проектировании?
ГОСТ 21.613-88, ГОСТ 21.614-88, СП 31-110-2003, ПУЭ, СП 256.1325800.2016 и другие актуальные стандарты.
